وحدة توصيل ناقل AIP532-S1 YOKOGAWA ESB

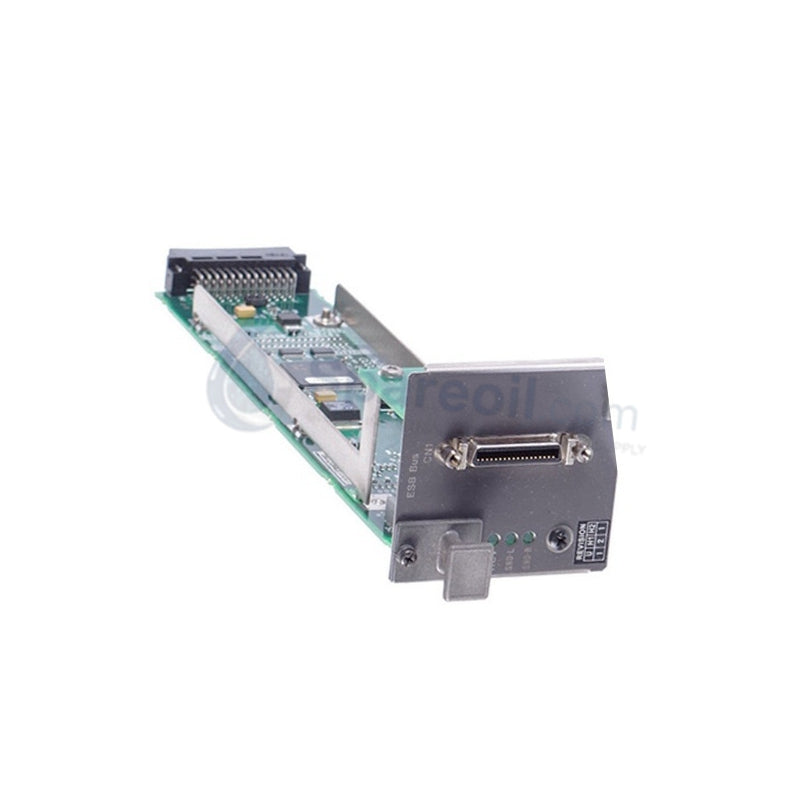

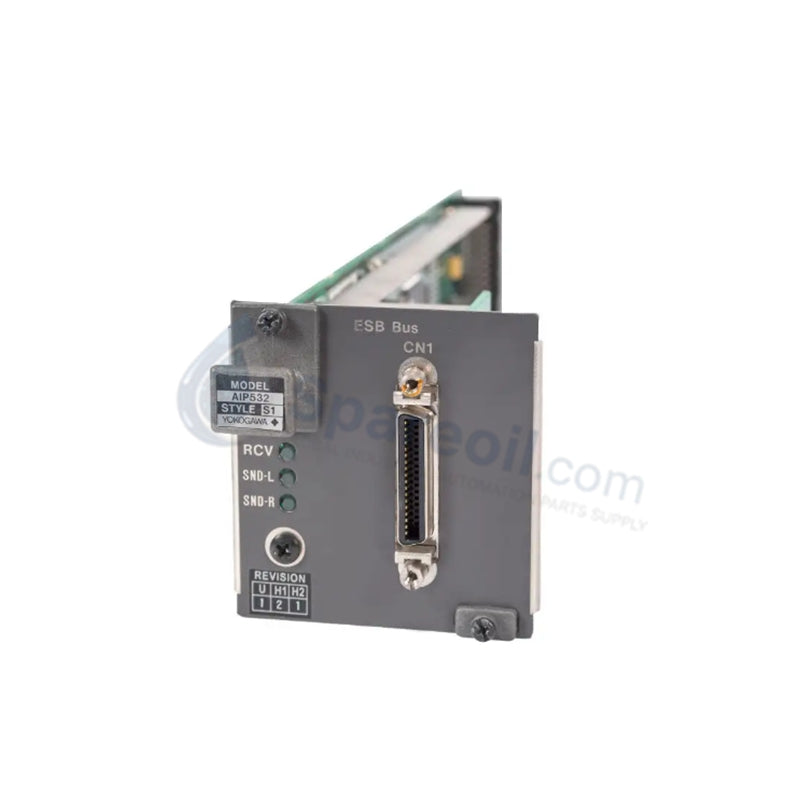

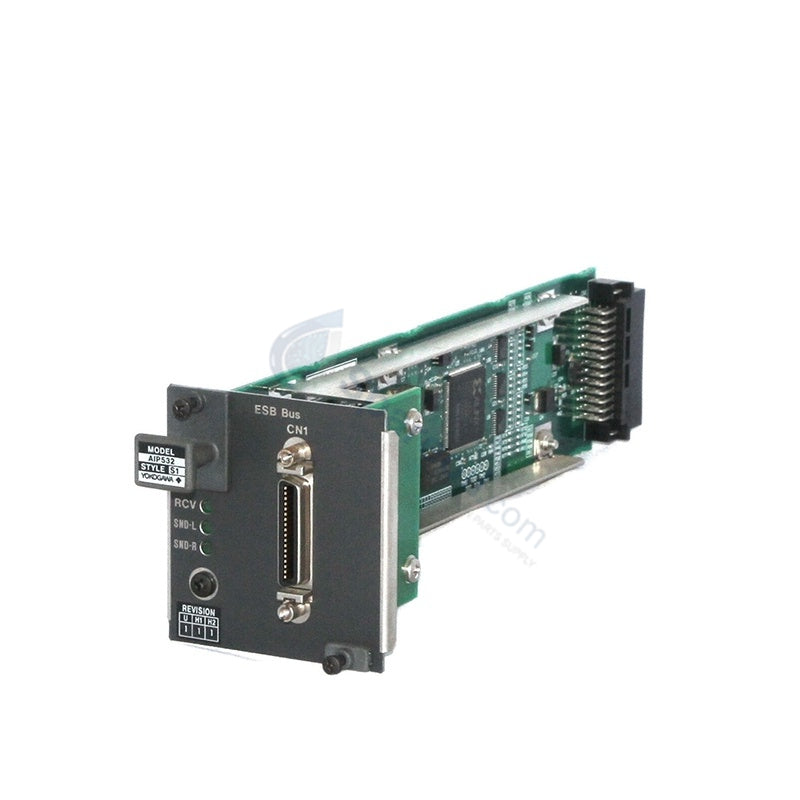

AIP532-S1 وحدة قارن ناقل ESB من YOKOGAWA CENTUM VP

AIP532-S1 وحدة قارن ناقل ESB من YOKOGAWA CENTUM VP

التوفر: 20 متوفر في المخزون

وحدة قارن ناقل ESB طراز YOKOGAWA AIP532-S1 تعمل الوحدة YOKOGAWA AIP532-S1، والمُدرجة أيضًا باسم وحدة قارن ناقل ESB طراز AIP532،...

رمز المنتج: AIP532/S1

Manufacturer: Yokogawa
Product No.: AIP532/S1
Product Type: وحدات الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة قارن ناقل ESB طراز YOKOGAWA AIP532-S1

تعمل الوحدة YOKOGAWA AIP532-S1، والمُدرجة أيضًا باسم وحدة قارن ناقل ESB طراز AIP532، كمكون مادي مخصص لتوسيع ناقل النظام المحدد وتوصيل البيانات ضوئيًا/كهربيًا داخل منصات CENTUM VP وCS 3000 DCS. تُركّب الوحدة في عقدة التحكم الرئيسية، وتعمل على نقل إطارات الاتصال الرقمي عبر واجهة ناقل Vnet/IP أو ESB مباشرة إلى عقد الإدخال/الإخراج المحلية والبعيدة.

المواصفات الفنية

المعلمة	المواصفة
الطراز	AIP532-S1
العلامة التجارية	YOKOGAWA
بلد المنشأ	اليابان
الوزن	0.2 كجم
الأبعاد	6.4 سم × 6.4 سم × 24.1 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	24 فولت تيار مستمر للطاقة الاسمية للنظام
نوع الوحدة	وحدة قارن ناقل ESB
واجهة الناقل	ناقل ESB / ناقل اللوحة الخلفية للنظام
سعة القنوات	واجهة اتصال عقدة متعددة القنوات
توافق النظام	CENTUM VP / CENTUM CS 3000
معدل العزل	عزل بصري وغلفاني بين خطوط ناقل المجال وناقل اللوحة الخلفية

عزل القناة إلى القناة وأداء اتصال الناقل

تحافظ الوحدة على سلامة الإشارة عبر روابط الناقل عالية السرعة من خلال عزل مخصص بين القنوات وعزل بين القناة واللوحة الخلفية للنظام، مما يمنع اقتران الضوضاء عبر العقد. تُدير دوائر المعالجة الداخلية توقيت بروتوكول نقل البيانات المحدد مع دعم مسارات بيانات تعويض الوصلة الباردة (CJC) عند توجيه مصفوفات الإشارة من وحدات درجة الحرارة البعيدة. تُراقب مؤشرات LED التشخيصية الموجودة على اللوحة باستمرار نشاط الارتباط في الوقت الفعلي، وحالة تزامن الناقل، وتنفيذ أعطال الأجهزة، مما يضمن تبادل اتصال موثوق به بين محطات التحكم الميدانية ووحدات التوسيع الطرفية.

الأسئلة الشائعة

س: كيف تتفاعل واجهة قارن ناقل ESB إذا انقطعت طاقة النظام بشكل غير متوقع في رف التوسيع؟

ج: يكتشف جهاز المراقبة المادي (الـ watchdog) على اللوحة فقدان إقرار الإطار من العقدة البعيدة، ويعزل الجزء الفاشل من الناقل مع الإبلاغ عن علامات حالة الاتصال مباشرة إلى المتحكم الرئيسي.

س: هل يمكن استبدال وحدة قارن الناقل أثناء التشغيل النشط للنظام؟

ج: يتطلب الاستبدال وضع عقدة الاتصال المضيفة في حالة صيانة آمنة أو استخدام تكوينات مقارن مزدوجة زائدة لمنع تعطيل الناقل أثناء إدخال الوحدة.

س: ما هي إرشادات التأريض التي تنطبق على كابلات ناقل ESB المتصلة؟

ج: يجب إنهاء كابلات الاتصال المحمية إلى قضيب التأريض المخصص للخزانة في موقع الهيكل الرئيسي للحفاظ على مناعة الضوضاء والقضاء على الحلقات الأرضية عالية التردد.

إرشادات التركيب الميداني

تأكد من إيقاف تشغيل طاقة الخزانة المضيفة قبل إدخال الوحدة في فتحات اللوحة الخلفية المخصصة للرف.
قم بمحاذاة حواف لوحة الدوائر مع قضبان توجيه الهيكل، واضغط بقوة حتى تستقر موصلات اللوحة الخلفية الخلفية تمامًا.
أحكم ربط جميع مسامير التثبيت في اللوحة الأمامية لضمان تأريض مقاوم للاهتزاز ضد إطار قفص البطاقات.
قم بتوصيل كابلات ناقل ESB باستخدام مجموعات الموصلات الأصلية وتجنب انحناءات نصف قطرها ضيقة على طول مسارات تمديد الكابلات.
حافظ على خلوصات فيزيائية دنيا حول فتحات تهوية الهيكل للحفاظ على تدفق الهواء المحيط والحفاظ على درجات حرارة التشغيل بين 0 و 55 درجة مئوية.
