AIP830 Yokogawa CENTUM VP ورقة البيانات والدليل الفني

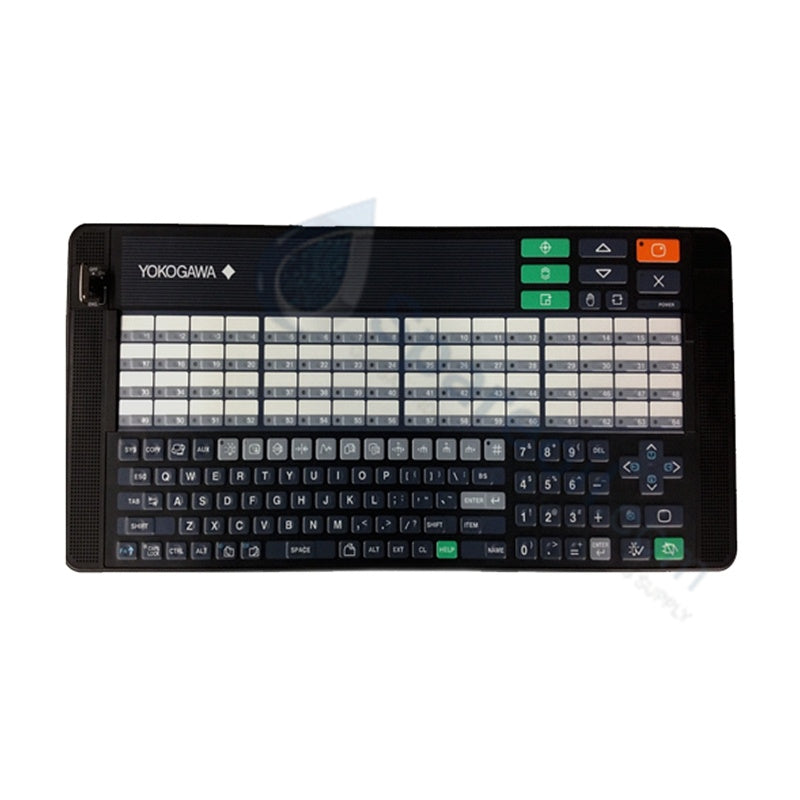

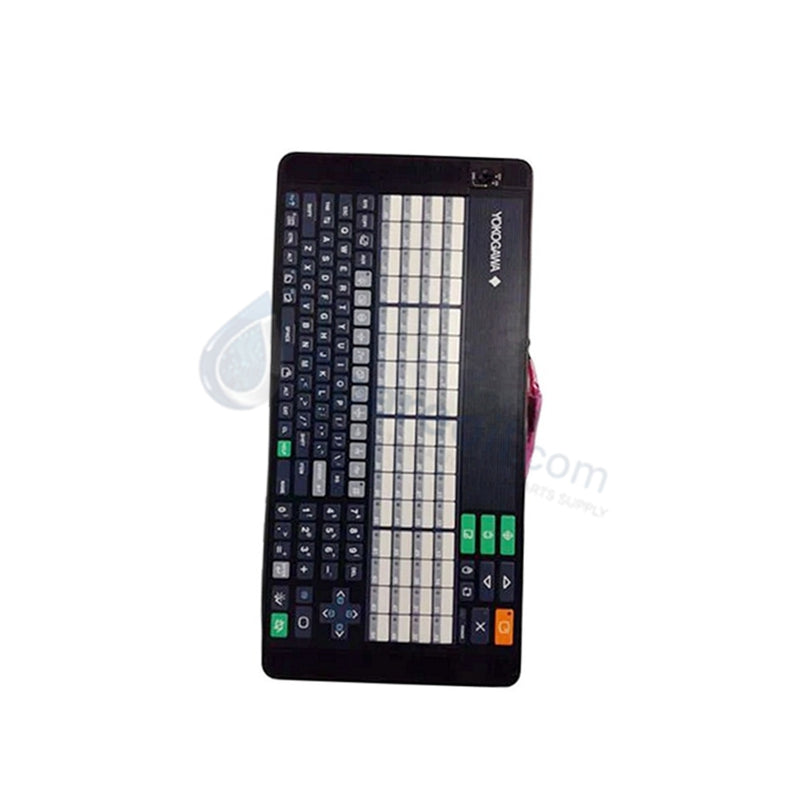

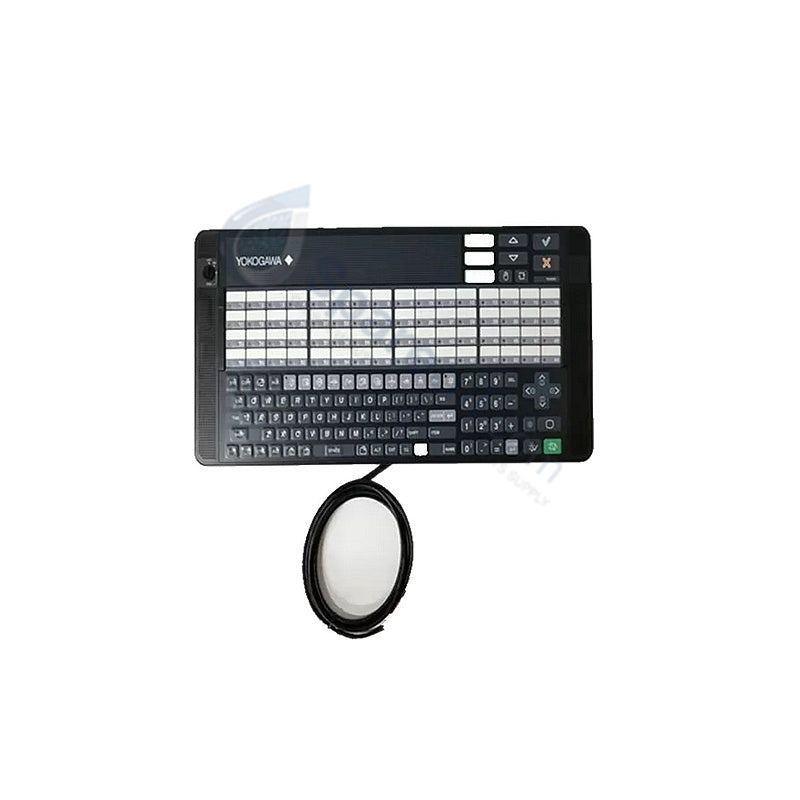

لوحة مفاتيح تشغيل محطة المشغل AIP830 Yokogawa CENTUM VP

لوحة مفاتيح تشغيل محطة المشغل AIP830 Yokogawa CENTUM VP

التوفر: 20 متوفر في المخزون

لوحة مفاتيح التشغيل Yokogawa AIP830 تم تكوين لوحة مفاتيح التشغيل Yokogawa AIP830-111، والمصنفة أيضًا باسم AIP830، لمراقبة العمليات والاستجابة للأحداث...

رمز المنتج: AIP830

Manufacturer: Yokogawa
Product No.: AIP830
Product Type: عملية لوحات المفاتيح
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

لوحة مفاتيح التشغيل Yokogawa AIP830

تم تكوين لوحة مفاتيح التشغيل Yokogawa AIP830-111، والمصنفة أيضًا باسم AIP830، لمراقبة العمليات والاستجابة للأحداث في منصات CENTUM VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل الأجهزة بمحطات الواجهة البشرية من نوع سطح المكتب (HIS) عبر توصيلات USB مزدوجة، وتنقل إشارات مفاتيح تشغيل المصنع المخصصة وتشغل مكبر صوت إنذار مدمج لإخطار المشغل الفوري.

تفسير اللواحق ومصفوفة النموذج

رمز اللاحقة	مواصفات الخيار
-0	بدون مفتاح اختيار الوضع
0	مفتاح تأكيد التشغيل من النوع A
1	دائمًا 1
/EIM	مع دليل التعليمات باللغة الإنجليزية

المواصفات الفنية

المعلمة	المواصفات
النموذج	AIP830-111
العلامة التجارية	Yokogawa
المنشأ	إندونيسيا
الوزن	2.0 كجم بدون حامل VESA (2.5 كجم مع الحامل، وزن الشحن: 3.0 كجم)
الأبعاد	500 مم × 225 مم × 44 مم
درجة حرارة التشغيل	+5 درجة مئوية إلى +40 درجة مئوية
استهلاك الطاقة	5 فولت تيار مستمر +/- 5% (1 أمبير كحد أقصى عبر منفذ USB للكمبيوتر)
نوع لوحة المفاتيح	لوحة مفاتيح تشغيل صناعية مسطحة
منافذ الواجهة	USB مزدوج من النوع A (USB 2.0 لمنطق لوحة المفاتيح، USB 1.1 لمكبر الصوت)
مفاتيح قابلة للبرمجة	64 مفتاح وظيفة قابلة للتخصيص
خرج مكبر الصوت	مكبر صوت USB مدمج
مواصفات الكابل	الطول 2.3 متر +/- 0.1 متر
تشطيب الغطاء	هيكل أسود (ما يعادل Munsell N1.5)

بروتوكول الحلقة 4-20 مللي أمبير HART وعزل القناة إلى القناة

تتصل لوحة مفاتيح التشغيل AIP830 مباشرة بمحطات الواجهة البشرية DCS التي تدير أدوات بروتوكول الحلقة 4-20 مللي أمبير HART وبطاقات القنوات المعزولة عبر شبكة المصنع. بينما تحافظ الوحدات الجانبية للمجال على عزل القناة إلى القناة وتنفذ تعويض الوصلة الباردة (CJC) لقياسات العمليات، تلتقط AIP830 مدخلات المشغل من خلال مفاتيح الحلقة الواحدة واستدعاء النافذة المخصصة. تمرر لوحة المفاتيح الأوامر الرقمية إلى المضيف HIS، وتنفذ إشعارات الإنذار الفورية وإجراءات التسلسل دون تأخير.

الأسئلة المتداولة

س: كيف تتصل AIP830 بمضيف محطة الواجهة البشرية (HIS)؟

ج: تتصل لوحة المفاتيح عبر كابل USB ذي موصلين (بطول 2.3 متر)، باستخدام منفذ USB 2.0 من النوع A لبيانات إشارة المفتاح ومنفذ USB 1.1 من النوع A لتشغيل السماعة الداخلية.

س: ما هو مصدر الطاقة الذي تتطلبه AIP830 للتشغيل؟

ج: تستمد لوحة المفاتيح طاقة 5 فولت تيار مستمر مباشرة من منافذ USB المتصلة بالكمبيوتر، وتتطلب تيارًا إجماليًا يصل إلى 1 أمبير.

إرشادات التركيب الميداني

ضع AIP830 بشكل مسطح على مكتب لوحة تحكم المشغل أو قم بتثبيتها بإحكام على ذراع تثبيت متوافق مع VESA باستخدام مجموعة التثبيت الاختيارية. تأكد من أن سطح لوحة التحكم يحافظ على درجات حرارة تشغيل تتراوح بين +5 درجة مئوية و +40 درجة مئوية مع دوران هواء محيط مناسب.

قم بتوصيل كلا كابلي USB مباشرة بمنافذ USB مخصصة على هيكل محطة HIS، وتجنب محاور USB غير المزودة بالطاقة لمنع انخفاض الجهد دون حد 5 فولت تيار مستمر. قم بتوجيه الكابل بطول 2.3 متر بعيدًا عن خطوط الطاقة عالية الجهد داخل لوحة التحكم لتقليل التداخل الكهرومغناطيسي. اختبر جميع مفاتيح الوظائف الـ 64 ومخرجات صوت الإنذار بعد بدء تشغيل النظام لتأكيد سلامة الاتصال.
