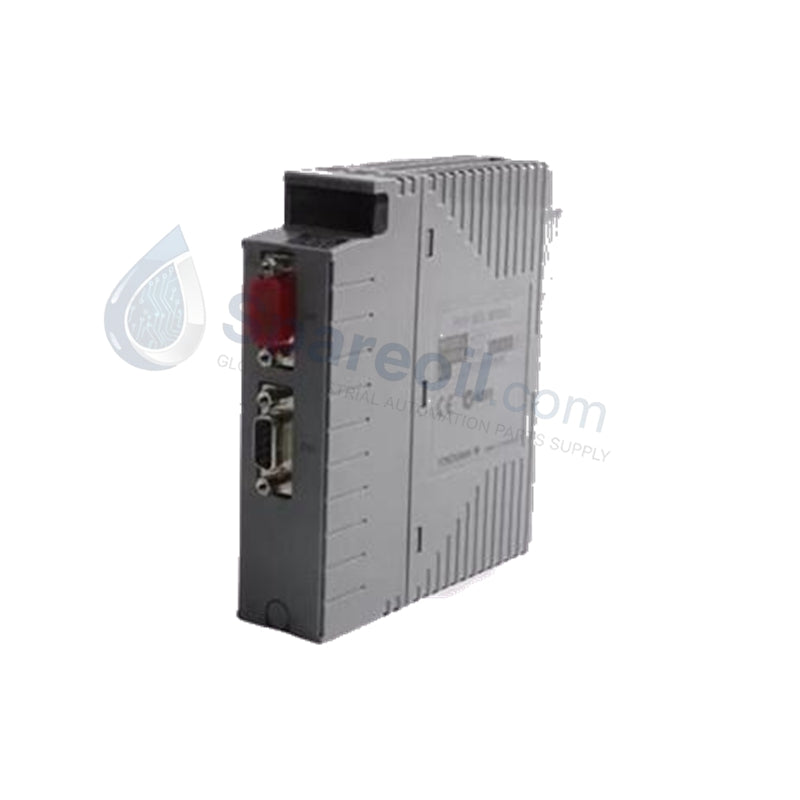

بطاقة إدخال Yokogawa RTD طراز AMM32C

بطاقة إدخال Yokogawa RTD طراز AMM32C | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

بطاقة الإدخال/الإخراج (FIO Card) من يوكوجاوا AMM32C CENTUM VP Series RTD تم تصميم بطاقة Yokogawa AMM32C (بطاقة AMM32C RTD Input...

رمز المنتج: AMM32C

Manufacturer: Yokogawa
Product No.: AMM32C
Product Type: وحدات إدخال كاشف درجة الحرارة المقاوم (RTD)
Product Origin: 日本
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

بطاقة الإدخال/الإخراج (FIO Card) من يوكوجاوا AMM32C CENTUM VP Series RTD

تم تصميم بطاقة Yokogawa AMM32C (بطاقة AMM32C RTD Input FIO) لاكتساب إشارات مستشعر RTD عالية الكثافة في أنظمة CENTUM VP و CENTUM CS 3000، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل مكونات الأجهزة هذه بما يصل إلى 32 حلقة كاشف درجة حرارة مقاومة من جانب الحقل مع البنية التحتية الأساسية للتحكم Vnet/IP عبر دوائر تعدد الإرسال الداخلية، وتعالج إشارات الملي فولت والمقاومة منخفضة المستوى دون الحاجة إلى حواجز عزل خارجية أو أجهزة إرسال مساعدة.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	AMM32C
العلامة التجارية	شركة يوكوجاوا الكهربائية
المنشأ	اليابان
الوزن	0.8 كجم
الأبعاد	عامل شكل فتحة FIO قياسي
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
استهلاك الطاقة	يعتمد على لوحة النظام الخلفية
توافق السلسلة	النظام الفرعي FIO لسلسلة CENTUM VP / CENTUM CS 3000
عدد القنوات	32 قناة إدخال تناظرية، معزولة
دعم مستشعر الإدخال	Pt100 RTD (تكوين 3 أسلاك / 4 أسلاك)
مقاومة العزل	حد أدنى 100 ميغا أوم عند 500 فولت تيار مستمر
جهد التحمل	500 فولت تيار متردد بين أطراف الحقل ومنطق النظام
واجهة الإشارة	موصل 40 سنًا لكابلات الإدخال/الإخراج من سلسلة KS8
دقة القياس	زائد/ناقص 0.1 بالمائة من النطاق الكامل عند 25 درجة مئوية
ميزات التشخيص	مراقبة متكاملة للدوائر المفتوحة والقصيرة

ميزات أجهزة التحكم في العمليات وأجهزة DCS

يعتمد هذا النموذج على معلمات عزل متخصصة بين القنوات لتخفيف تيارات الحلقة الأرضية ومنع فروق الجهد المشترك من إتلاف القنوات المجاورة أثناء العمليات عالية الكثافة. يتم الحفاظ على روتينات حساب تعويض الوصلة الباردة (CJC) محليًا ضمن بنية البرامج الثابتة للنظام عند مطابقة إشارات الإدخال، مما يضمن خطية مستقرة عبر مسارات الإدخال الـ 32. ينفذ محول A/D داخلي عالي السرعة روتينات مسح متسلسلة عبر شبكة تحويلة داخلية دقيقة، مما يحافظ على سلامة الإشارة ويقلل من تأثير الضوضاء الكهربائية دون تقليل فترة تحديث البيانات الإجمالية.

الأسئلة المتكررة

س: كيف يتفاعل النموذج مع سلك مستشعر مكسور ماديًا في الحقل؟

ج: ينفذ النموذج منطق الكشف عن الدائرة المفتوحة المتكامل. إذا تحولت مقاومة سلك التوصيل إلى ما بعد النطاق الأقصى المسموح به، فإن القناة المقابلة تقوم بتعيين بت حالة تشخيصية، مما يؤدي إلى تشغيل إنذار جودة إشارة فوري ضمن دورة مسح DCS النشطة.

س: هل يدعم النموذج تكوينات RTD ذات 4 أسلاك مباشرة على واجهة 40 سنًا؟

ج: نعم، يتم دعم تكوينات 4 أسلاك، ولكن التنفيذ يتطلب الاتصال عبر كتل طرفية خارجية محددة مقترنة بكابلات الإدخال/الإخراج القياسية من سلسلة KS8 لإكمال حلقة التعويض المادي.

إرشادات التركيب في الحقل

أدخل النموذج في الفتحة المخصصة لوحدة اللوحة الخلفية للعقدة ANB أو ANL FIO، مع التأكد من أن علامات المحاذاة الميكانيكية مناسبة بشكل صحيح قبل إشراك أقفال القفل.
مرر كابل الإدخال/الإخراج عالي الكثافة من سلسلة KS8 من الموصل الأمامي ذي 40 سنًا إلى لوحة إنهاء الحقل، مع الحفاظ على تخفيف إجهاد الهيكل المناسب لمنع الشد على المسامير.
تأكد من أن مقاومة العزل بين أطراف الحقل ومنطق النظام لا تقل عن 100 ميغا أوم عن طريق اختبار مسارات الأسلاك قبل الإنهاء النهائي.
احتفظ بأسلاك RTD ذات الجهد المنخفض معزولة عن كابلات التيار المتردد عالية الجهد داخل ممرات الخزانة لتقليل التداخل الكهرومغناطيسي والحفاظ على دقة قياس زائد/ناقص 0.1 بالمائة.
