ورقة البيانات والدليل الفني لسلسلة AAI543-S00-S1 YOKOGAWA

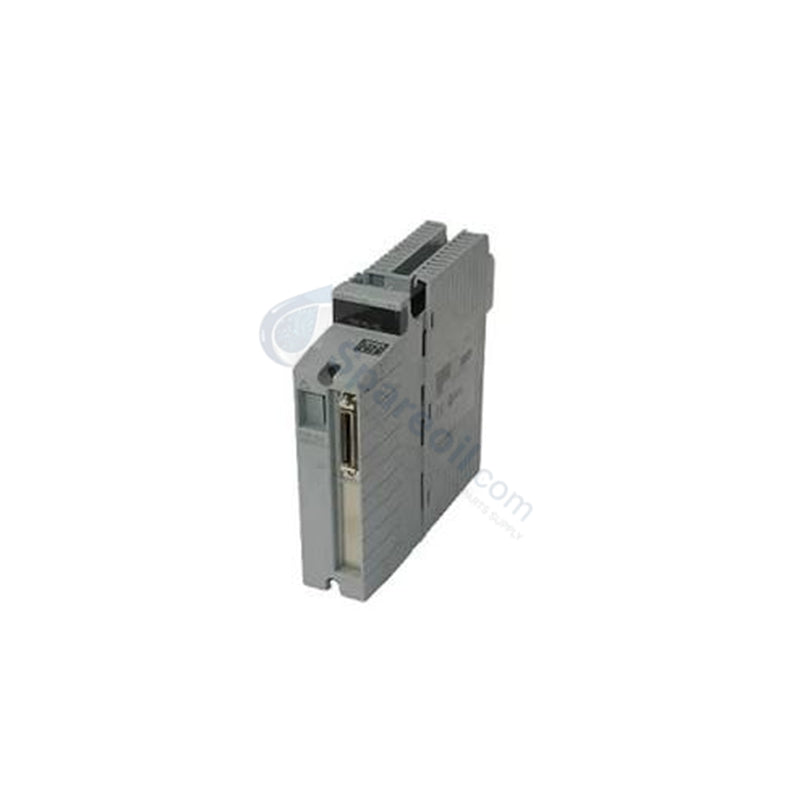

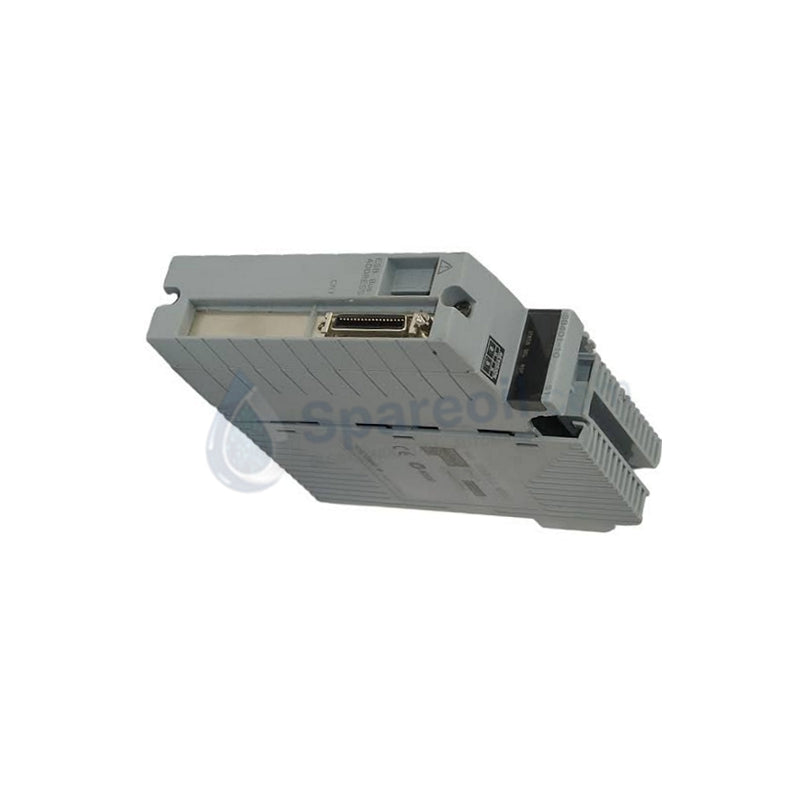

وحدة الإدخال/الإخراج التناظرية YOKOGAWA AAI543-S00-S1

وحدة الإدخال/الإخراج التناظرية YOKOGAWA AAI543-S00-S1

التوفر: 10 متوفر في المخزون

وحدة الإخراج التماثلي YOKOGAWA AAI543-S00-S1 تعمل وحدة الإخراج التماثلي YOKOGAWA AAI543-S00-S1، والمُصنفة أيضًا باسم AAI543، كمكون أجهزة مخصص للحصول على...

رمز المنتج: AAI543-S00 S1

Manufacturer: Yokogawa
Product No.: AAI543-S00 S1
Product Type: وحدات الإدخال التناظرية
Product Origin: Japan
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإخراج التماثلي YOKOGAWA AAI543-S00-S1

تعمل وحدة الإخراج التماثلي YOKOGAWA AAI543-S00-S1، والمُصنفة أيضًا باسم AAI543، كمكون أجهزة مخصص للحصول على إشارة تماثلية 16 قناة ضمن الأنظمة الفرعية للإدخال/الإخراج في نظام CENTUM DCS. توفر هذه الوحدة واجهة كهربائية مباشرة لحلقات التيار 4-20 مللي أمبير، مما يسهل نقل البيانات عالي السرعة والمراقبة الدقيقة للمتغيرات العملية.

ملاحظة: تشير الوثائق الفنية المقدمة إلى أن هذا النموذج هو وحدة إدخال تماثلي على الرغم من تسمية "وحدة الإخراج التماثلي" في عنوان الكتالوج.

تفاصيل اللاحقة ومصفوفة النموذج

الرمز	المواصفات
AAI543	النموذج الأساسي (مدخل تماثلي 16 قناة)
-S00	التكوين القياسي للأجهزة
S1	مؤشر المراجعة S1

المواصفات الفنية

المعلمة	المواصفات
النموذج	AAI543-S00-S1
العلامة التجارية	YOKOGAWA
المنشأ	إندونيسيا
الوزن	0.3 كجم
الأبعاد	غير محدد
درجة حرارة التشغيل	-20 درجة مئوية إلى 70 درجة مئوية
استهلاك الطاقة	310 مللي أمبير (5 فولت تيار مستمر)، 500 مللي أمبير (24 فولت تيار مستمر)
قنوات الإدخال/الإخراج	16 مدخل تماثلي
مقاومة الإدخال	250 أوم (عند التشغيل)
زمن الاستجابة	أقل من أو يساوي 100 مللي ثانية

التحكم في عملية نظام التحكم الموزع ومراقبة التشخيص

تم تصميم AAI543-S00 للاتصال بأجهزة الإرسال الميدانية لتحويل المتغيرات العملية إلى بيانات رقمية لمحطة التحكم. تدعم الوحدة تكوينات زائدة مزدوجة لضمان توافر عالٍ في حلقات التحكم الحرجة. نظرًا لأن قنوات الإدخال غير معزولة، يلزم الالتزام الصارم ببروتوكولات التأريض لمنع أخطاء القياس الناتجة عن حلقات الأرض. تتيح وظائف التشخيص المتكاملة، مثل اكتشاف الدائرة المفتوحة (حد العتبة < 0.65 مللي أمبير)، للنظام تحديد أعطال الكابلات الميدانية والإبلاغ عنها على الفور.

الأسئلة المتداولة

س: هل يدعم AAI543-S00 الإدراج المباشر (التبديل الساخن)؟

ج: نعم، تدعم هذه الوحدة التبديل الساخن داخل عش الإدخال/الإخراج الخاص بـ CENTUM. ومع ذلك، قبل الإزالة، تأكد من أن منطق التحكم قد وُضع في حالة صيانة أو أن الشريك الاحتياطي قد تم التحقق من نشاطه الكامل لمنع توقف العملية.

س: كيف يجب أن أتعامل مع طبيعة هذه الوحدة غير المعزولة عند توصيل الأسلاك؟

ج: نظرًا لعدم وجود عزل من قناة إلى قناة أو من قناة إلى اللوحة الخلفية، تأكد من أن جميع أجهزة الإرسال المتصلة تشترك في أرضية مرجعية مشتركة وأن الأسلاك محمية لتقليل التداخل الكهرومغناطيسي من المصادر الخارجية.

إرشادات التثبيت الميداني

تأكد من أن الوحدة مثبتة بشكل صحيح في رف الإدخال/الإخراج؛ قم بتشغيل آلية القفل الميكانيكية لضمان اتصال مستقر مع ناقل النظام.
قم بإنهاء أسلاك إشارة 4-20 مللي أمبير عند طرف مشبك الضغط أو عبر كابلات موصل KS/MIL المناسبة.
تأكد من أن تيار الحلقة لا يتجاوز الحد الأقصى البالغ 30 مللي أمبير لكل قناة أثناء التشغيل العادي.
قم بتأريض دروع الكابلات عند قضيب التأريض المخصص للخزانة لتجنب الضوضاء الناتجة عن النمط المشترك.
قم بإجراء فحص معايرة أولي باستخدام مصدر تيار دقيق للتأكد من دقة مواصفات القياس +/- 16 ميكرو أمبير.
