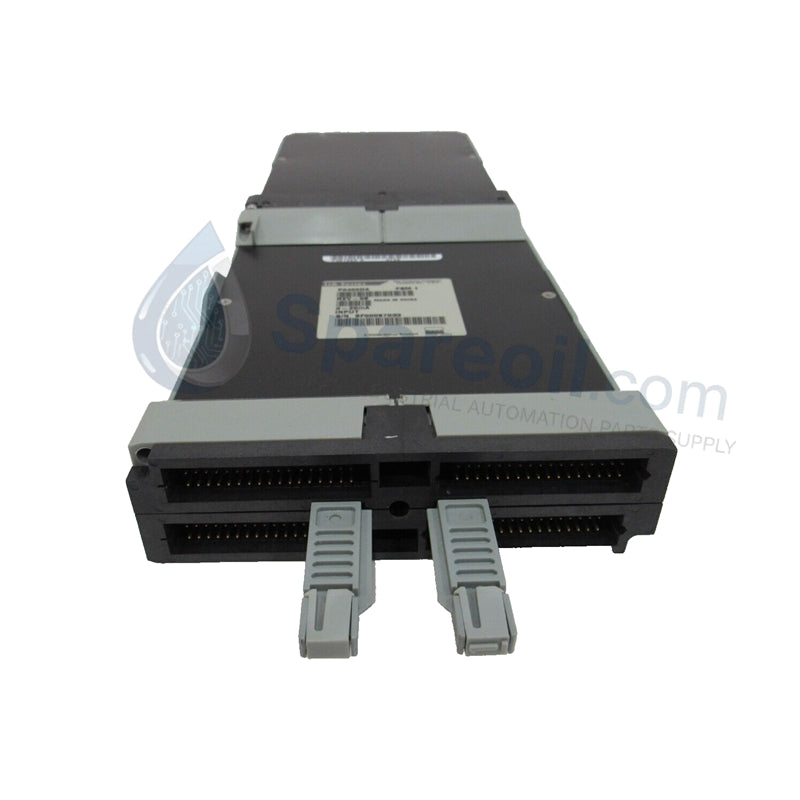

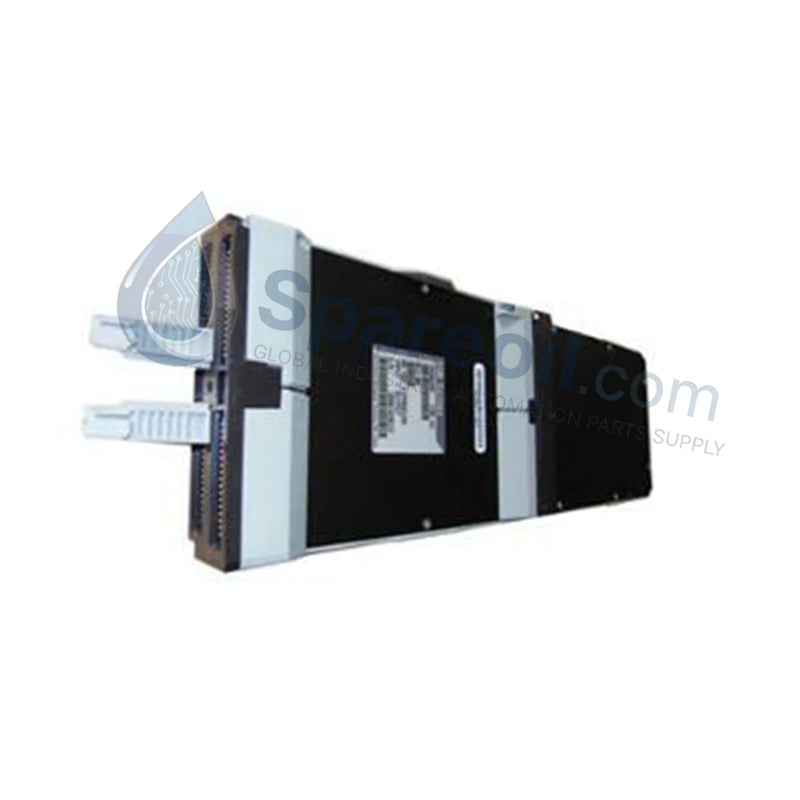

وحدة إدخال تناظري | فوكسبورو P0400YE FBM04 سلسلة I/A

وحدة إدخال تناظري | فوكسبورو P0400YE FBM04 سلسلة I/A

التوفر: 10 متوفر في المخزون

وحدة الإدخال التناظرية ميلي فولت Foxboro P0400YE FBM04 تعمل Foxboro P0400YE، والمُدرجة أيضًا باسم وحدة الإدخال التناظرية ميلي فولت FBM04،...

رمز المنتج: FBM04 P0400YE

Manufacturer: Foxboro
Product No.: FBM04 P0400YE
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظرية ميلي فولت Foxboro P0400YE FBM04

تعمل Foxboro P0400YE، والمُدرجة أيضًا باسم وحدة الإدخال التناظرية ميلي فولت FBM04، كمكون مادي مخصص لاقتناء إشارات الميلي فولت منخفضة المستوى ضمن منصات Foxboro I/A Series.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	FBM04 (P0400YE)
العلامة التجارية	Foxboro
الأصل	الولايات المتحدة الأمريكية
الوزن	0.45 كجم
الأبعاد	24 × 163 × 241 مم
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	تحميل اللوحة الخلفية للحافلة السلبية (دعم إدخال متكرر 24 VDC)
عدد القنوات	16 قناة إدخال تناظرية معزولة
نطاق إشارة الإدخال	-100 mV إلى +100 mV DC
دقة القياس	+/-0.1% من المدى (نموذجي)
الدقة	تحويل A/D بدقة 16 بت
العزل	عزل من قناة إلى قناة ومن قناة إلى نظام
حماية العلبة	تصنيف IP65 مع طلاء توافقي G3

تعويض الوصلة الباردة وعزل قناة بقناة

توفر الوحدة عزلًا غلفانيًا من قناة إلى قناة عبر جميع دوائر الإدخال المنخفضة المستوى الـ 16 للقضاء على تشوه حلقة التأريض ورفض ضوضاء الوضع المشترك على إشارات التيار المستمر الحساسة التي تتراوح من -100 مللي فولت إلى +100 مللي فولت. عند إقرانها بتجميعات إنهاء المجال المتوافقة التي تستخدم مستشعرات مرجع الوصلة الباردة (CJR)، تقوم خوارزميات البرامج الثابتة الداخلية بتنفيذ تعويض تلقائي للوصلة الباردة (CJC) وتصحيح حراري غير خطي (thermocouple linearization). تعالج هذه المعالجة مخرجات المستشعر منخفضة الجهد إلى قيم رقمية عالية الدقة 16 بت دون الحاجة إلى أجهزة تكييف إشارة خارجية أو أجهزة إرسال وسيطة.

الأسئلة الشائعة

س: هل يمكن لوحدة FBM04 (P0400YE) قبول مدخلات حلقة تيار 4-20 مللي أمبير مباشرة؟

ج: تم تصميم الوحدة خصيصًا لإشارات الميلي فولت منخفضة المستوى (-100 إلى +100 مللي فولت تيار مستمر) ولا يمكنها معالجة حلقات التيار القياسية 4-20 مللي أمبير مباشرة، والتي تتطلب وحدات مخصصة مثل FBM201 أو FBM211.

س: كيف تتعامل الوحدة مع تعويض الوصلة الباردة أثناء معالجة المزدوج الحراري (thermocouple)؟

ج: يتم تنفيذ تعويض الوصلة الباردة من خلال دمج قياسات درجة الحرارة المرجعية التي يوفرها تجميع إنهاء المجال (TA) المرتبط أو عبر إجراءات برامج I/A Series المكونة.

س: ما هي آليات التشخيص التي تكتشف أعطال المستشعرات في الأسلاك الميدانية؟

ج: يقوم منطق التشخيص المدمج بالبحث باستمرار عن ظروف الأسلاك الميدانية المفتوحة - وهي وضع فشل شائع في دوائر المزدوج الحراري - ويضيء مصابيح LED لحالة اللوحة الأمامية لتحديد خطوط المستشعرات المعيبة على الفور.

إرشادات التثبيت الميداني

قم بمحاذاة الوحدة مع قنوات التوجيه على اللوحة الأساسية القياسية من Foxboro I/A Series وادفعها بقوة حتى تتشابك موصلات الحافة الخلفية في لوحة التوصيل الخلفية وتتعشق مزاليج التثبيت. تأكد من أن ظروف البيئة المحيطة بالخزانة تظل ضمن نطاق درجة الحرارة من -40 إلى +70 درجة مئوية بدقة وأن الهيكل يفي بمعايير حماية الدخول IP65.

قم بتوجيه أسلاك الميلي فولت منخفضة المستوى في كابلات مزدوجة مجدولة ومحمية، مع إبقائها مفصولة بدقة عن خطوط طاقة التيار المتردد عالية الجهد ومسارات التحويل الاستقرائية لتجنب الحث الكهرومغناطيسي للضوضاء. قم بإنهاء الموصلات الإشارية في مجموعة الإنهاء المطابقة وشد أطراف اللولب إلى إحكام قياسي. قم بتأريض التدريع الكلي للكابل عند نقطة واحدة على قضيب التأريض الرئيسي للخزانة للحفاظ على دقة تحويل الإشارة 16 بت عبر جميع قنوات الإدخال الـ 16.
