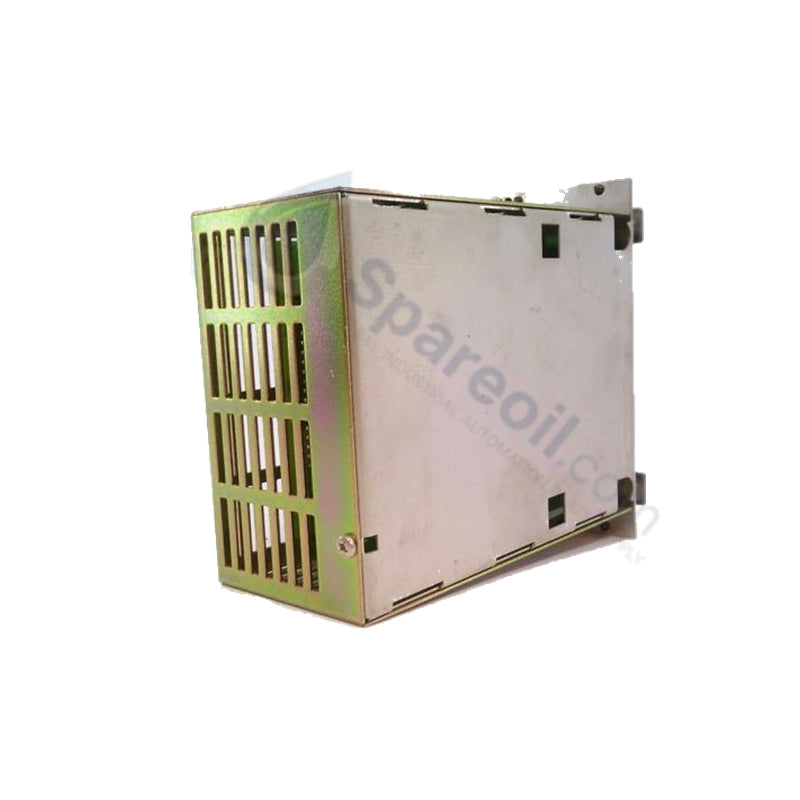

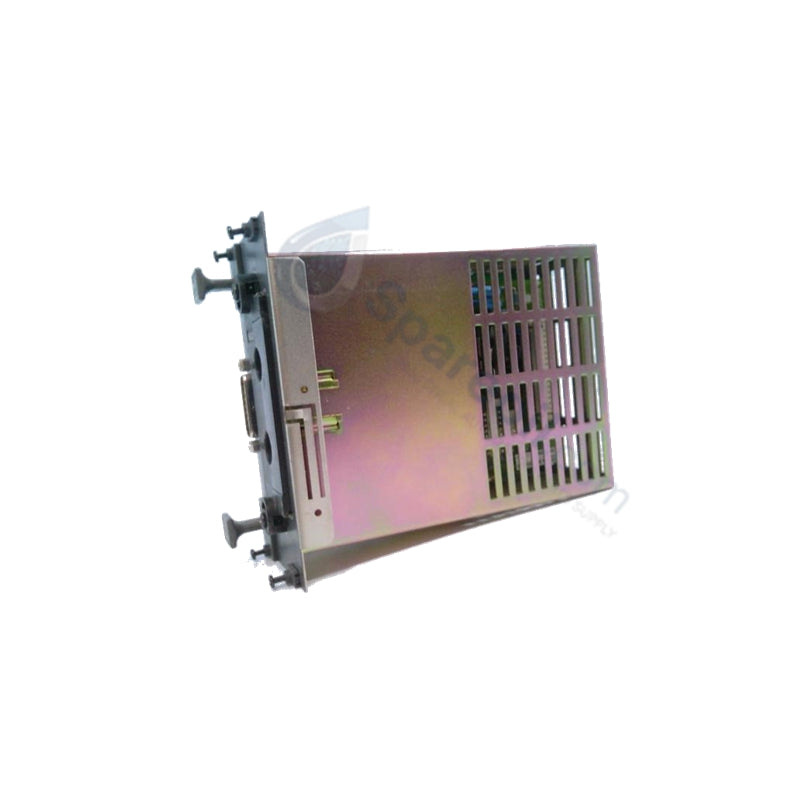

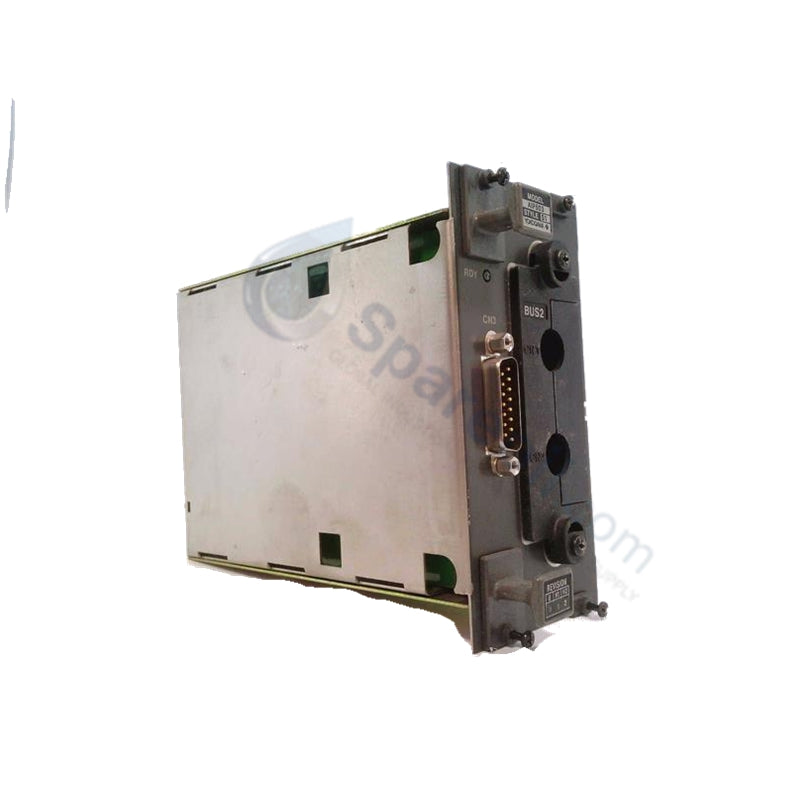

YOKOGAWA AIP503-S1 Analog Input Module

Configured for high-precision signal acquisition in CENTUM VP FIO network platforms, the YOKOGAWA AIP503-S1 (AIP503 Analog Input Module) provides direct physical and electrical execution of 16-channel analog monitoring.

Hardware Specifications

Parameter	Specification
Model	AIP503-S1
Brand	YOKOGAWA
Origin	Japan
Weight	0.8 kg
Dimensions	130 x 25 x 250 mm
Operating Temp	0 deg C to +55 deg C
Power Consumption	6 to 8 W
Input Channels	16 channels
Signal Range	4-20 mA DC
Accuracy	+/- 0.1% of span

Process Control Connectivity and Isolation

The module integrates into the CENTUM VP Field I/O (FIO) architecture to facilitate deterministic data exchange with the Field Control Unit (FCU). To maintain signal integrity, the design utilizes channel-to-channel isolation and channel-to-backplane isolation, mitigating potential common-mode noise issues in dense wiring environments. Integrated diagnostics provide real-time monitoring of channel health and loop status, while support for 4-20 mA HART loop protocol allows for bi-directional communication with intelligent field transmitters to ensure high-fidelity process measurement.

Frequently Asked Questions (FAQ)

Q: Does the AIP503-S1 support field device communication beyond simple analog signal processing?

A: Yes, the module supports 4-20 mA HART loop protocol, allowing for the passage of digital diagnostic data from HART-compatible field transmitters to the host control system.

Q: How should the module be handled regarding galvanic isolation during installation?

A: The module includes integrated channel-to-channel and channel-to-backplane galvanic isolation. Ensure that signal shields are terminated to the cabinet ground bar to prevent the introduction of ground loops that could bypass internal isolation barriers.

Field Installation Guidelines

Mounting: Secure the FIO baseplate within the cabinet before inserting the module. Slide the unit into the assigned slot, ensuring the backplane connector is fully seated and the mechanical latch is engaged.
Wiring: Route signal cables through designated wiring ducts, maintaining physical separation from power and high-voltage AC cabling. Use shielded twisted-pair conductors for all 16 analog inputs to maximize noise immunity.
Environmental Considerations: Confirm the cabinet maintains an ambient temperature within the specified 0 deg C to +55 deg C range. While the module complies with ISA G2 environmental standards, avoid placement in locations subject to high vibration or excessive dust accumulation to ensure long-term connector stability.
