ANB10D-223 S2 وحدة تحكم ناقل Yokogawa ESB

ANB10D-223 S2 وحدة تحكم ناقل Yokogawa ESB | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة ناقل ESB موديل Yokogawa ANB10D-223 S2 CENTUM VP/CS 3000 تم تصميم Yokogawa ANB10D-223 S2 (وحدة ناقل ESB ثنائية العقدة...

رمز المنتج: ANB10D-223 S2

Manufacturer: Yokogawa
Product No.: ANB10D-223 S2
Product Type: وحدات التحكم في الناقلات
Product Origin: 日本
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

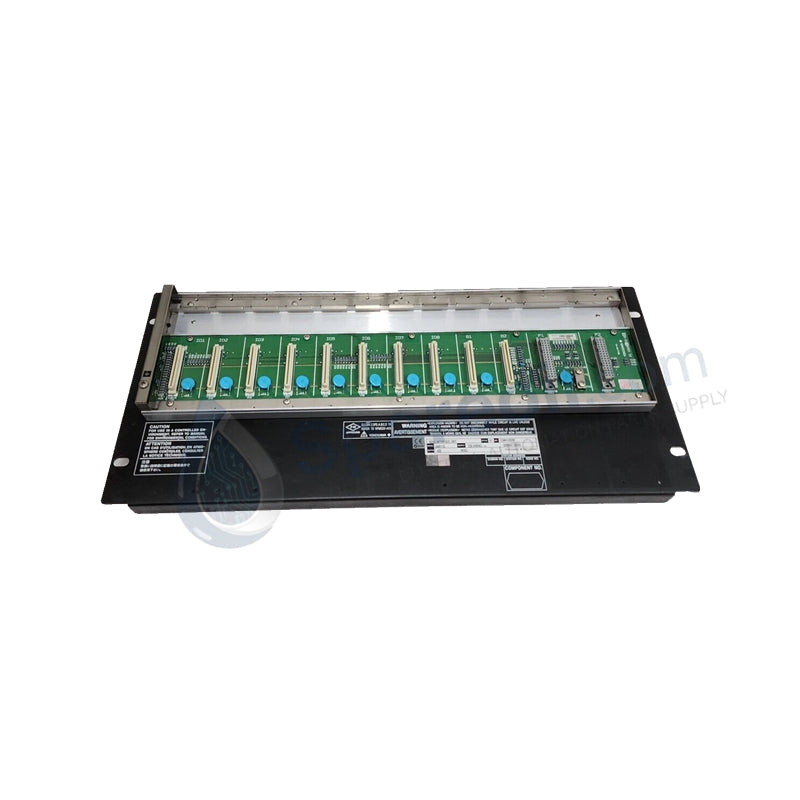

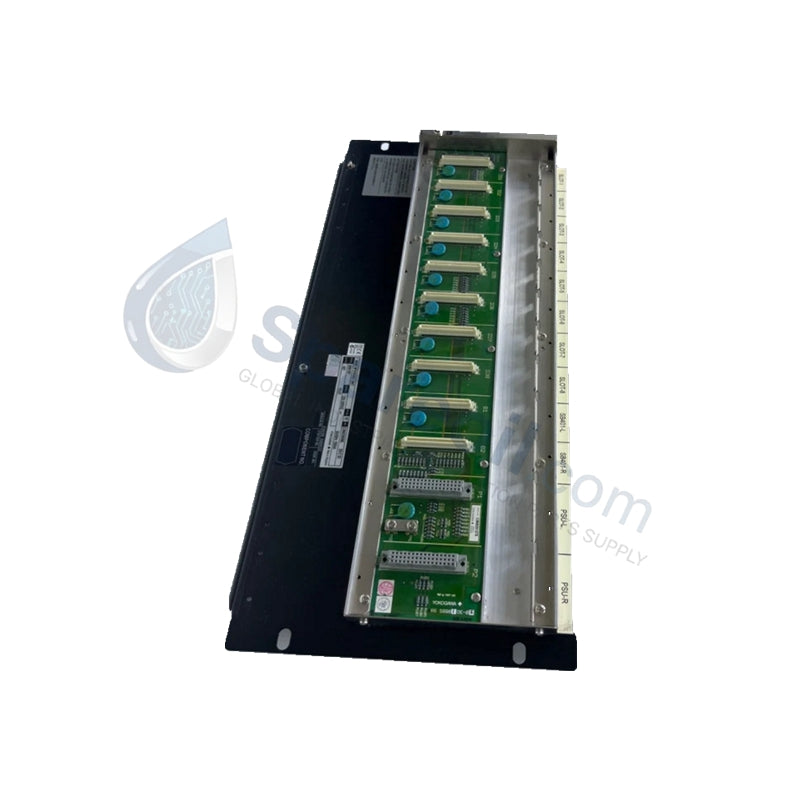

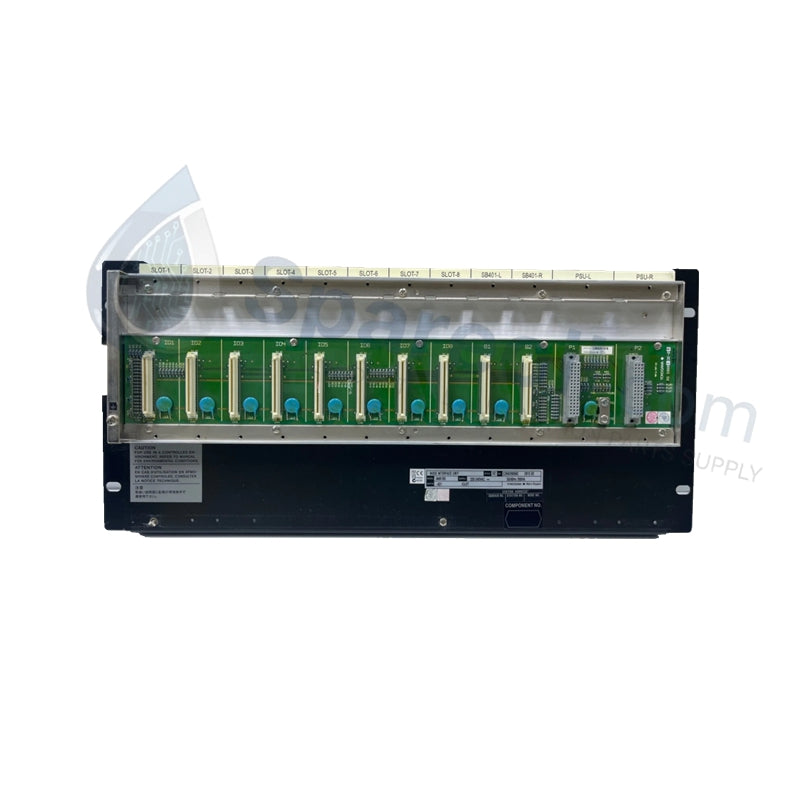

وحدة ناقل ESB موديل Yokogawa ANB10D-223 S2 CENTUM VP/CS 3000

تم تصميم Yokogawa ANB10D-223 S2 (وحدة ناقل ESB ثنائية العقدة ANB10D-223 S2) لنقل البيانات عالي السرعة في منصات CENTUM VP / CS 3000، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل كجسر توجيه الاتصالات الأساسي الذي يربط وحدة التحكم الميداني المركزية (FCU) بوحدات الإدخال/الإخراج اللامركزية النهائية عبر ناقل بيانات خلفي حتمي.

مواصفات الأجهزة

المعلمة	المواصفة
الموديل	ANB10D-223 S2
العلامة التجارية	يوكوجاوا
المنشأ	اليابان
الوزن	1.5 كجم (الهيكل الأساسي بدون وحدات الإدخال/الإخراج)
الأبعاد	482.6 ملم × 221.5 ملم × 205 ملم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	6 واط أو أقل (استهلاك المنطق الأساسي)
جهد الإدخال	مدخلان تيار مستمر 24 فولت (يدعم التكرار)
واجهة الناقل	ESB (ناقل تسلسلي ممتد)
سرعة النقل	10 ميجابت في الثانية (حتمية)
تكوين العقدة	هندسة العقدة المزدوجة
سعة الفتحة	تستوعب من 8 إلى 10 وحدات إدخال/إخراج حسب تكوين الهيكل المحدد
التركيب	حامل رف قياسي مقاس 19 بوصة أو تركيب مباشر على اللوحة

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات

تقوم وحدة الناقل هذه بتنسيق نقل حزم البيانات متعددة القنوات، بما في ذلك معلمات بروتوكول حلقة HART 4-20 مللي أمبير الرقمية، عبر الناقل الخلفي بسرعة 10 ميجابت في الثانية. تحدد البنية الفيزيائية معلمات العزل الجلفاني من قناة إلى قناة بين مواقع الفتحات المتجاورة. يمنع هذا العزل تقلبات الجهد في الوضع المشترك واختلافات الجهد الأرضي من تغيير مدخلات مستشعر الحقل الخام، مما يحافظ على توقيت تسلسل حزمة الاتصال تحت أحمال التداخل الكهرومغناطيسي الثقيلة.

الأسئلة الشائعة

س: كيف يتعامل التكوين المزدوج المتكرر مع فشل واجهة الناقل المستقلة؟

ج: تعمل بنية العقدة المزدوجة على مسارات اتصال متوازية في وقت واحد عبر ناقل ESB. إذا واجه أحد خطوط الواجهة خطأً كهربائيًا أو انقطاعًا ماديًا، يتحول نقل البيانات فورًا إلى المسار السليم ضمن حدود دورة أقل من 10 مللي ثانية، مما يمنع انقطاع حلقات العملية.

س: هل يمكن تشغيل مدخلات 24 فولت تيار مستمر من مصادر شبكة طاقة منفصلة؟

ج: نعم. يتم عزل طرفي 24 فولت تيار مستمر ماديًا داخل مجموعة المنطق الأساسي. يوفر توصيلهما بمصادر طاقة مستقلة أو بنوك بطاريات تكرار إمداد النظام في الوقت الفعلي.

إرشادات التثبيت الميداني

قم بتركيب الوحدة في رف هيكلي قياسي مقاس 19 بوصة أو مساحة لوحة رأسية مسطحة باستخدام براغي التثبيت المحددة من الشركة المصنعة للتحقق من الانحراف الميكانيكي.
حافظ على مسافة رأسية واضحة فوق وتحت مجموعة قفص البطاقات للسماح بتدفق الهواء الحراري غير المعاق والحفاظ على درجات الحرارة ضمن عتبة التشغيل من 0 إلى +60 درجة مئوية.
وجه كابلات واجهة ناقل ESB عالية التردد بعيدًا عن خطوط إمداد التيار المتردد عالية التيار لتقليل فقدان إطارات نقل البيانات.
قم بتوصيل جميع وصلات التأريض لهيكل النظام مباشرة بناقل تأريض معدات المصنع منخفض المقاومة للحفاظ على سلامة مرجع الإشارة.
