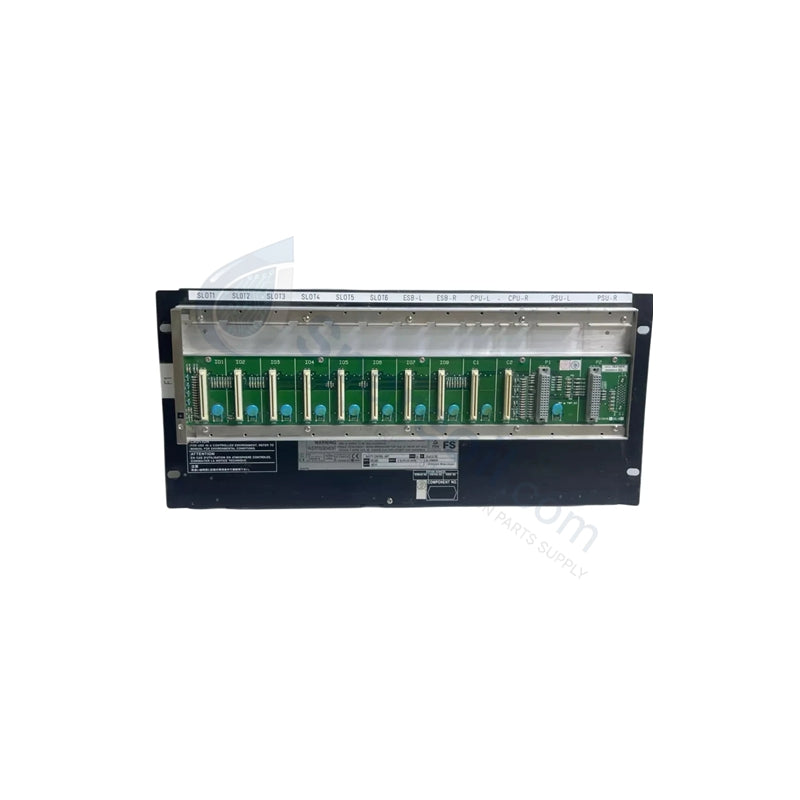

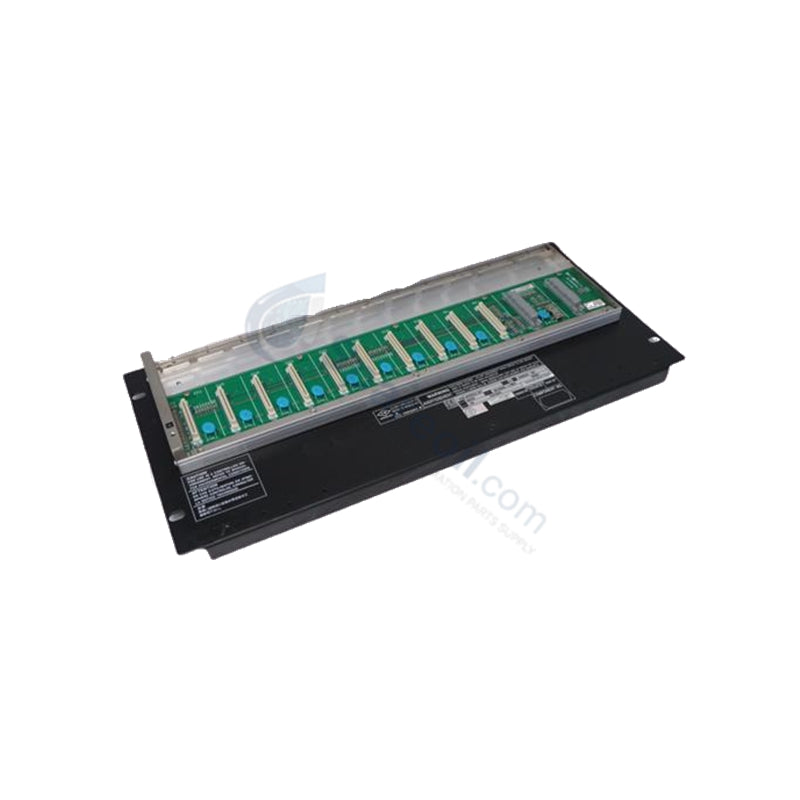

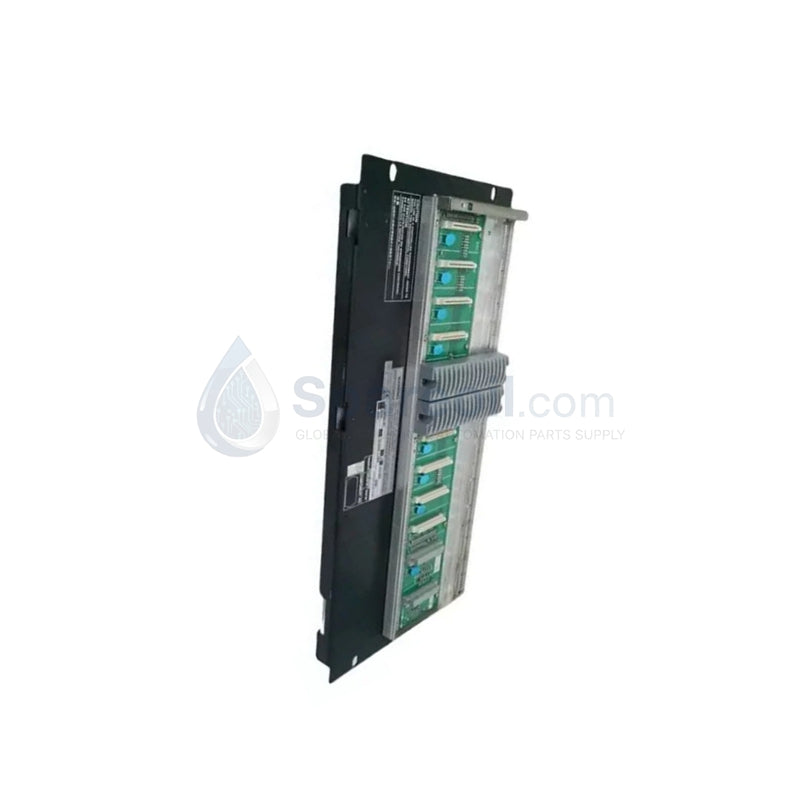

وحدات واجهة العقدة (ANR10D-423 S1 Yokogawa CENTUM CS/VP)

التوفر: 20 متوفر في المخزون

وحدة واجهة العقدة Yokogawa ANR10D-423 S1 تم تكوين وحدة واجهة العقدة Yokogawa ANR10D-423 S1 (وحدة واجهة العقدة ANR10D) لنقل البيانات...

رمز المنتج: ANR10D-423 S1

Manufacturer: Yokogawa
Product No.: ANR10D-423 S1
Product Type:
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 10000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة العقدة Yokogawa ANR10D-423 S1

تم تكوين وحدة واجهة العقدة Yokogawa ANR10D-423 S1 (وحدة واجهة العقدة ANR10D) لنقل البيانات عالي السرعة والاتصال المقاوم للأعطال في أنظمة Yokogawa FIO و CENTUM CS/VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. وهي تعمل كواجهة بين منصات التحكم المركزية ومجموعات الإدخال/الإخراج الموزعة بينما تعمل عبر بنية ناقل ER ثنائي التكرار. تقوم الوحدة بتحويل الإشارات التناظرية للحقل 4-20 مللي أمبير تيار مستمر و 1-5 فولت تيار مستمر إلى رقمية عبر منطق تحويل متعدد القنوات مدمج، وتمرير متغيرات العملية المهيكلة إلى اللوحة الخلفية للنظام عبر مسارات إشارة معزولة.

تفسير اللواحق ومصفوفة النماذج

رمز اللاحقة	رمز الخيار	الوصف / المواصفات الهيكلية
ANR10D	-	وحدة واجهة العقدة الأساسية / وحدة واجهة الناقل
-4	-	تكوين واجهة وحدة إمداد الطاقة ثنائية التكرار
2	-	تصنيف الطاقة لجهد الخط المحيطي 220-240 فولت تيار متردد
3	-	ملف هيكل قياسي للتركيب على رف 19 بوصة
-	S1	مستوى مراجعة الأجهزة برمز النمط S1

مواصفات الأجهزة

المعلمة	المواصفة
الموديل	ANR10D-423 S1
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	10 كجم
الأبعاد	480.0 مم × 180.0 مم × 450.0 مم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	230 فولت أمبير / 120 واط (220-240 فولت تيار متردد)، 200 فولت أمبير / 120 واط (100-120 فولت تيار متردد)، 5.5 أمبير (24 فولت تيار مستمر)
واجهة الناقل	ناقل ER مزدوج التكرار
معيار التركيب	وحدة رف 19 بوصة
مدخلات الإشارة التناظرية	16 قناة، قابلة للتكوين لـ 4-20 مللي أمبير تيار مستمر / 1-5 فولت تيار مستمر
دقة تحويل الإشارة	تحويل تناظري/رقمي 12 بت
دقة القياس	+/-0.1% من المقياس الكامل
مقاومة الإدخال	250 أوم (وضع التيار)، >1 ميغا أوم (وضع الجهد)
العزل	عزل من قناة إلى قناة ومن قناة إلى نظام
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
الرطوبة النسبية	5 إلى 95% رطوبة نسبية (غير متكثفة)

عزل القنوات وهندسة تعويض الوصلات الباردة

تستخدم وحدة ANR10D-423 S1 مسارات إدخال معزولة كهربائياً عبر القنوات الفردية لمنع الضوضاء النمطية المشتركة ومنع فروقات الجهد الأرضي من إزعاج منطق النظام. تقوم دارة المعالجة التناظرية إلى الرقمية الداخلية بتوجيه إشارات الحقل عبر مراحل إدخال عالية المعاوقة تحافظ على سلامة الإشارة على طول بروتوكول حلقة HART 4-20 مللي أمبير. صممت الوحدة لمراقبة العمليات المستمرة، وتقوم بتنفيذ العزل من قناة إلى قناة مع الحفاظ على استقرار تعويض الوصلات الباردة (CJC) الداخلية أثناء تقلبات درجة الحرارة المحيطة داخل خزانات التحكم.

الأسئلة المتكررة

س: كيف تتعامل وحدة ANR10D-423 S1 مع أعطال وصلة الاتصال على الناقل؟ ج: تعتمد الوحدة على اتصال ناقل ER مزدوج التكرار. إذا حدث انقطاع مادي أو تدهور في الإشارة على خط الناقل الأساسي، فإن منطق التبديل الداخلي يعيد توجيه الإرسال إلى الخط الثانوي دون مقاطعة جمع البيانات.

س: ما هي خيارات الطاقة التي يدعمها تجميع ANR10D-423 S1 الأساسي؟ ج: يستوعب التجميع طاقة تيار متردد 100-120 فولت (200 فولت أمبير / 120 واط حمل)، أو تيار متردد 220-240 فولت (230 فولت أمبير / 120 واط حمل)، أو تغذية طاقة تيار مستمر مباشرة 24 فولت تعمل حتى 5.5 أمبير.

س: هل يمكن توجيه خطوط الإشارة مباشرة إلى الوحدة دون حواجز عزل خارجية؟ ج: يحمي العزل الغلفاني المدمج من قناة إلى قناة ومن قناة إلى نظام إلكترونيات اللوحة الخلفية للنظام من ارتفاعات الجهد في جانب الحقل، على الرغم من أن حواجز السلامة الجوهرية الخارجية (Ex i) تظل ضرورية عند التوصيل بمناطق الحقل الخطرة.

إرشادات التثبيت الميداني

قم بتركيب وحدة ANR10D-423 S1 أفقياً داخل رف توزيع قياسي مقاس 19 بوصة، مع التأكد من أن الخلوص الجانبي يسمح بتدفق هواء رأسي دون عائق عبر هيكل الهيكل. قم بتأريض هيكل الهيكل مباشرة إلى قضيب التأريض الرئيسي للخزانة باستخدام موصل نحاسي منخفض المعاوقة. قم بتوجيه كابلات ناقل ER الأساسية والثانوية عبر مسارات أسلاك مخصصة منفصلة عن أسلاك التيار المتردد عالية الجهد لقمع التشابك الاستقرائي. قم بإنهاء جميع دروع كابلات حلقة التيار 4-20 مللي أمبير عند نقطة واحدة فقط على ناقل تأريض الخزانة لتجنب الحلقات الأرضية. تأكد من إحكام جميع براغي تثبيت رف النظام بالتساوي للحفاظ على ترابط أرضي مستقر للهيكل.
