BL1840024 Woodward SEG Series: ورقة البيانات والدليل الفني

التوفر: 10 متوفر في المخزون

شاحن بطارية وودوارد BL1840024 من سلسلة SEG يعمل Woodward BL1840024، المُفهرس أيضًا باسم وحدة شاحن البطارية ومصدر الطاقة BL1840024، كمكون...

رمز المنتج: BL1840024

Manufacturer: Woodward
Product No.: BL1840024
Product Type: شواحن البطاريات
Product Origin: USA
Payment:T/T, Western Union
Weight: 1430g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

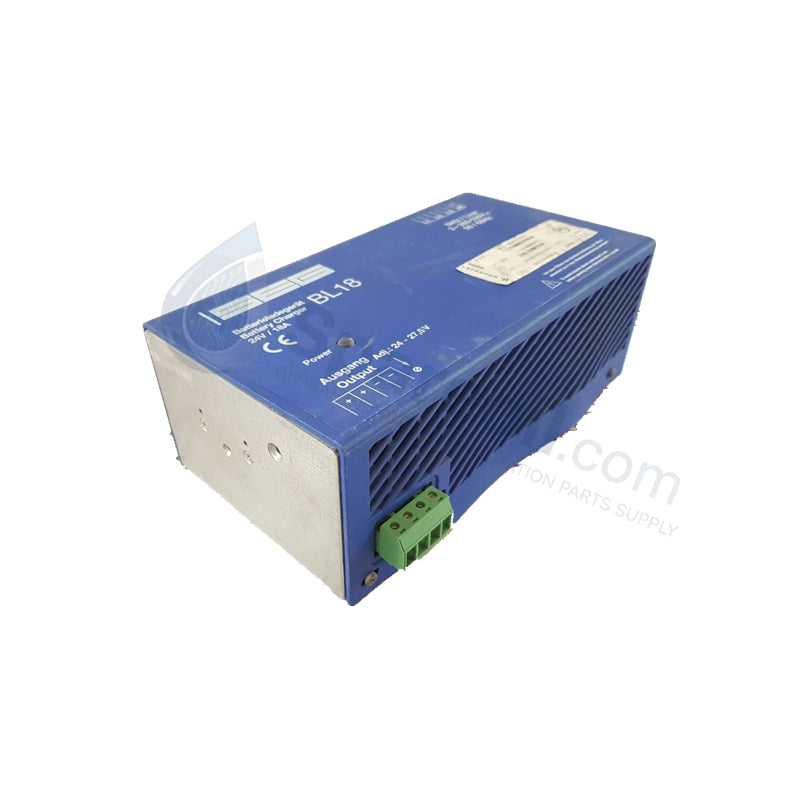

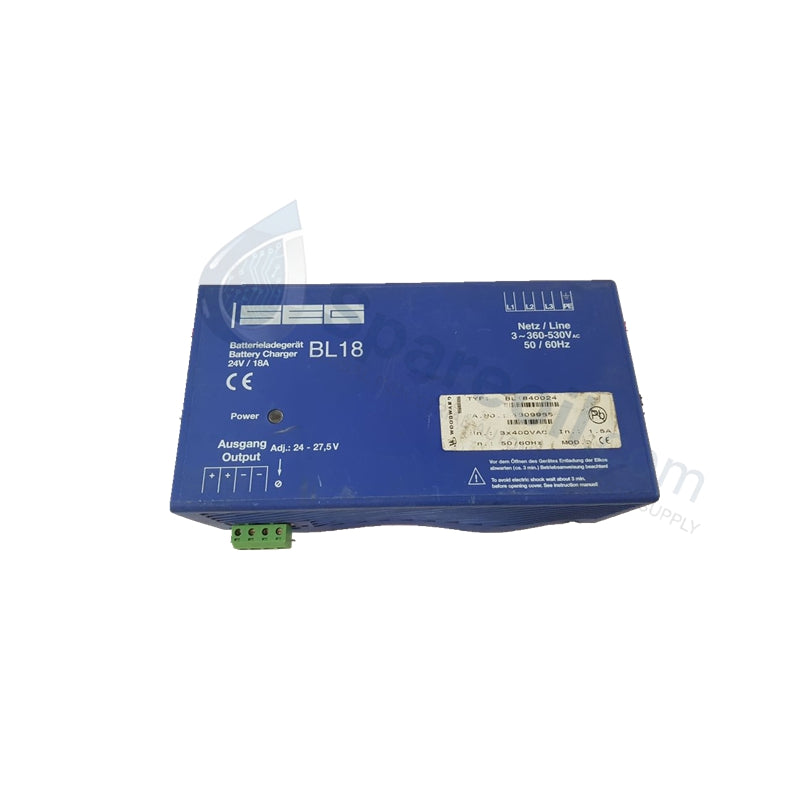

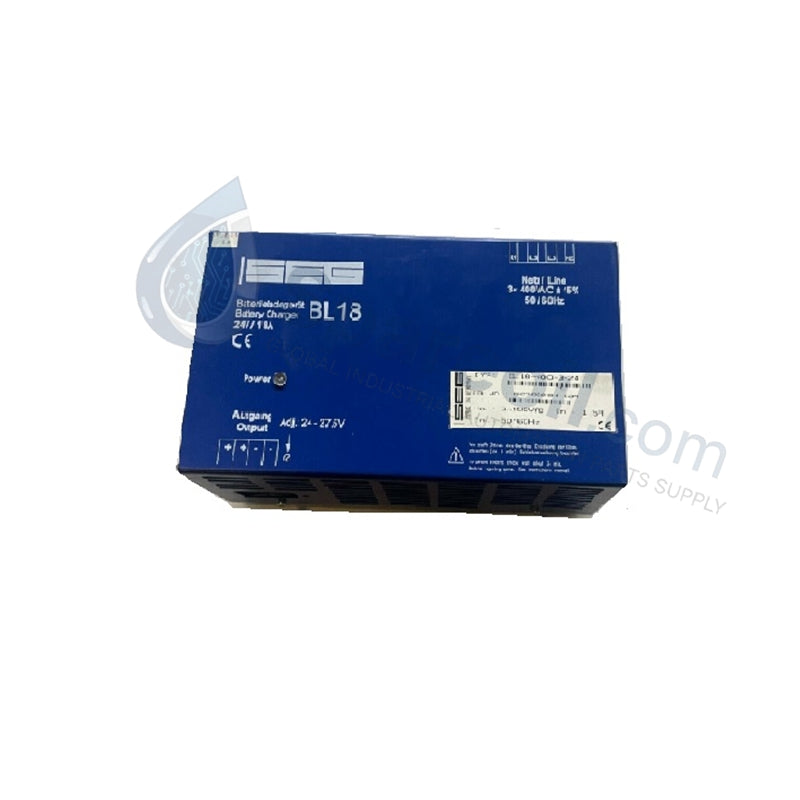

شاحن بطارية وودوارد BL1840024 من سلسلة SEG

يعمل Woodward BL1840024، المُفهرس أيضًا باسم وحدة شاحن البطارية ومصدر الطاقة BL1840024، كمكون مادي مخصص لشحن البطارية فعليًا وتنفيذ إمداد تيار مستمر إضافي ضمن شبكات التحكم بالمحرك والطاقة الاحتياطية.

مواصفات الجهاز

المعلمة	المواصفات
الموديل	BL1840024
العلامة التجارية	وودوارد
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	1.43 كجم (يختلف حسب الطراز)
الأبعاد	273.6 × 214.1 × 59.2 مم (يختلف حسب الطراز)
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	يعتمد على التطبيق
جهد الإدخال	3 مراحل 360-530 فولت تيار متردد
جهد الخرج	قابل للتعديل 24-27.5 فولت تيار مستمر
تيار الخرج	1.5 أمبير
التردد	50/60 هرتز
البطاريات المدعومة	حمض الرصاص، جل
أوضاع الشحن	تعويم وتعزيز (تبديل تلقائي)
فئة الحماية	IP20
الشهادات	CE، UL، RoHS

استجابة ردود فعل حلقة المشغل

تتضمن الوحدة تراكيب تنظيم كهربائي موضعية لتوفير حلقات تحكم بالجهد الثابت والتيار الثابت تحت مدخلات المصدر المتقلبة. لحماية الأجهزة المتصلة، ينفذ التصميم الإلكتروني الداخلي قمعًا صارمًا للتشويه التوافقي، مما يخفف من ارتفاعات الخطوط الناتجة عن مفتاح الجهد العالي ثلاثي الأطوار الرئيسي. تمنع ملفات تبديد الحرارة الحرارية المخصصة المكونات الداخلية من تجاوز عتبات التشغيل الحرارية أثناء التحولات السريعة بين حالات الشحن العائم والمعزز.

الأسئلة الشائعة

س: كيف ينفذ الجهاز الداخلي الانتقال بين ملفات الشحن العائم والمعزز؟

ج: تراقب دائرة الشحن جهد الطرف وحلقات طلب التيار، وتقوم تلقائيًا بتبديل سلوكها التنظيمي الكهربائي إلى جهد ثابت أثناء حالات التعويم منخفضة التيار أو تيار ثابت أثناء حالات التعزيز عالية الطلب.

س: ما هي وسائل الحماية المادية التي تحمي وحدة الشحن من حالات الأعطال الميدانية؟

ج: يحتوي الجهاز الداخلي على حلقات حماية مخصصة لظروف الجهد الزائد والتيار الزائد والدوائر القصيرة المستمرة، مما يؤمن مخرج التبديل الأساسي حتى يتم إزالة العطل الميداني.

س: هل وحدة إمداد الطاقة هذه مصنفة للتركيب في بيئات مكشوفة وغير معزولة؟

ج: لا. الهيكل المادي مصنف IP20، مما يفرض النشر داخل حاوية صناعية محكمة الغلق ومتحكم بها للحد من دخول الجزيئات والرطوبة.

إرشادات التركيب الميداني

المساحة الخالية للتركيب: قم بتركيب الوحدة عموديًا على لوحة خلفية صلبة داخل خزانة التحكم، مع الحفاظ على مسافة خالية لا تقل عن 50 مم فوق الغلاف وتحته لتسهيل الحمل الحراري الصحيح للهواء.
سلامة طرف إدخال التيار المتردد: تأكد من عزل خطوط إمداد مصدر التيار المتردد ثلاثي الأطوار الأساسي وقفلها قبل توصيل الموصلات بمجموعة كتلة طرف الإدخال.
متطلبات التأريض: قم بإنشاء وصلة كهربائية منخفضة المعاوقة من طرف التأريض الواقي للهيكل مباشرة إلى قضيب التأريض النحاسي الرئيسي للوحة التحكم المحلية.
تحديد حجم الموصل وعزمه: استخدم أسلاك المجال المحددة لتيار الحمل المقدر وقم بعزم جميع توصيلات الأطراف وفقًا للمواصفات الهندسية القياسية لتجنب ارتفاع درجة حرارة الأطراف المحلية.
