BMXAMI0810 شنايدر إليكتريك Modicon X80 ورقة البيانات والدليل الفني

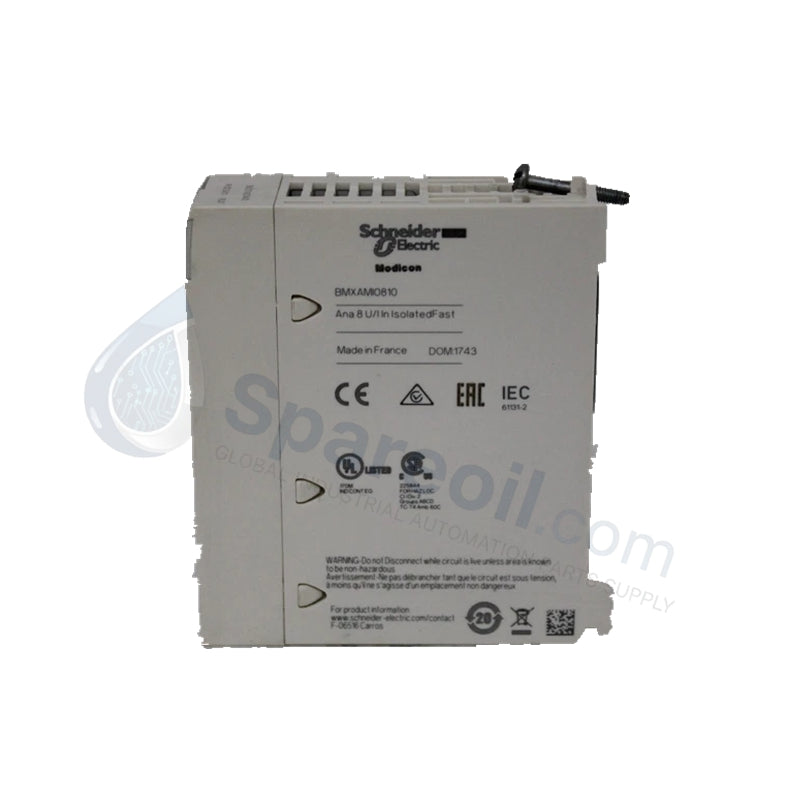

BMXAMI0810 وحدات إدخال تناظرية Schneider Modicon X80

BMXAMI0810 وحدات إدخال تناظرية Schneider Modicon X80

التوفر: 94 متوفر في المخزون

وحدات الإدخال التناظرية المعزولة Schneider Electric BMXAMI0810 Modicon X80 تم تكوين وحدة Schneider Electric BMXAMI0810 (وحدات الإدخال التناظرية المعزولة BMXAMI0810)...

رمز المنتج: BMXAMI0810

Manufacturer: Schneider
Product No.: BMXAMI0810
Product Type: وحدات الإدخال التناظرية
Product Origin: France
Payment:T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدات الإدخال التناظرية المعزولة Schneider Electric BMXAMI0810 Modicon X80

تم تكوين وحدة Schneider Electric BMXAMI0810 (وحدات الإدخال التناظرية المعزولة BMXAMI0810) لاكتساب الإشارات التناظرية عالية الكثافة في بيئات التحكم الصناعية، وهي توفر تنفيذًا كهربائيًا مباشرًا. تنسق الوحدة عمليات نقل القياس الدقيقة من مستشعرات الحقل إلى معالجات Modicon M340 و M580 لوحدات التحكم الآلية القابلة للبرمجة (PAC) عبر البنية التحتية للخلفية X80. باستخدام 8 قنوات إدخال معزولة بدقة 16 بت، تقوم الأجهزة بتنفيذ رقمنة إشارات الجهد والتيار مع حظر الحلقات الأرضية بشكل منهجي وتخميد التداخل الكهرومغناطيسي عبر بنى العمليات الموزعة.

مواصفات الجهاز

المعلمة	المواصفات
النموذج	BMXAMI0810
العلامة التجارية	شنايدر إلكتريك
الأصل	فرنسا
الوزن	0.15 كجم
الأبعاد	32 مم × 100 مم × 100 مم
درجة حرارة التشغيل	-25 إلى +70 درجة مئوية
استهلاك الطاقة	0.5 واط كحد أقصى (150 مللي أمبير عند 3.3 فولت تيار مستمر عبر ناقل اللوحة الخلفية)
قنوات الإدخال	8 قنوات معزولة
الدقة	16 بت (15 بت + إشارة)
نطاقات جهد الإدخال	+/- 10 فولت، +/- 5 فولت، 0-10 فولت، 0-5 فولت، 1-5 فولت
نطاقات تيار الإدخال	0-20 مللي أمبير، 4-20 مللي أمبير، +/- 20 مللي أمبير
معاوقة الإدخال	10 ميجا أوم (وضع الجهد)؛ 250 أوم (وضع التيار)
دقة القياس	+/- 0.1% من المقياس الكامل عند 25 درجة مئوية
وقت دورة الاكتساب	9 مللي ثانية (الوضع القياسي)؛ 1 مللي ثانية + 1 مللي ثانية/قناة (الوضع السريع)
جهد العزل	1500 فولت تيار متردد بين القنوات/الناقل والقنوات/الأرض
نسبة رفض الوضع المشترك	100 ديسيبل عند 50/60 هرتز
انحراف درجة الحرارة	30 جزء في المليون/درجة مئوية
نوع الموصل	كتلة طرفية قابلة للإزالة ذات 28 طرفًا
تصنيف الحماية	IP20

الشبكات الحتمية وتوسيع كثافة الإدخال/الإخراج

تتعامل الوحدة مع توسيع كثافة الإدخال/الإخراج العالية من خلال مصفوفات معالجة الإشارات التناظرية المنظمة عبر ناقل اللوحة الخلفية Modicon X80. تعمل عمليات نقل البيانات عبر الناقل الداخلي ضمن حدود زمنية تنفيذية صارمة، مما يحافظ على مزامنة النظام عند توسيع أطر الأجهزة متعددة القنوات. تفرض بنية الأجهزة سرعة اتصال خلفية حتمية، مما يمنع انقطاع تخزين البيانات المؤقت أثناء فترات المسح السريع حيث تنخفض أوقات الدورة إلى خط أساس 1 مللي ثانية بالإضافة إلى 1 مللي ثانية لكل قناة تم تكوينها. تتطلب قواعد التكامل الميكانيكي الالتزام الصارم بملفات توافق الفلاش الثابت عبر رفوف M340 و M580 للحفاظ على معلمات العزل الكاملة من قناة إلى قناة تصل إلى 1500 فولت تيار متردد تحت التشغيل المستمر.

الأسئلة المتداولة

س: ما هي متطلبات سحب التيار المستمر من اللوحة الخلفية لوحدة BMXAMI0810؟

ج: تسحب الوحدة تيارًا ثابتًا قدره 150 مللي أمبير من خط طاقة اللوحة الخلفية 3.3 فولت تيار مستمر الذي يوفره مصدر طاقة رف Modicon X80، وهو ما يعادل تبديد طاقة داخلي اسمي قدره 0.5 واط.

س: كيف يتكيف وقت دورة الاكتساب عند التغيير من الوضع القياسي إلى الوضع السريع؟

ج: يقوم التشغيل القياسي بتحديث جميع القنوات الثمانية ضمن دورة ثابتة تبلغ 9 مللي ثانية. في الوضع السريع، تحسب الوحدة زمن انتقال التحديث بناءً على صيغة خط أساس 1 مللي ثانية بالإضافة إلى 1 مللي ثانية لكل قناة نشطة، مما يسمح بتحديث قناة نشطة واحدة كل 2 مللي ثانية.

س: هل تشتمل حزمة الوحدة القياسية على كتلة طرفية خارجية مخصصة؟

ج: لا يتم تضمين كتلة الطرفية القابلة للإزالة ذات 28 طرفًا المطلوبة لإنهاء أسلاك الحقل مع الوحدة ويجب الحصول عليها كملحق مستقل.

إرشادات التركيب الميداني

يتطلب تركيب الوحدة في فتحة X80 محاذاة كاملة مع موصلات اللوحة الخلفية قبل تثبيت مسمار التثبيت السفلي لتثبيت الجهاز ضد قوى الاهتزاز الصناعية. يجب توجيه أسلاك الحقل عبر الكتلة الطرفية القابلة للإزالة ذات 28 طرفًا المخصصة، وفصل كابلات الإشارة التناظرية منخفضة المستوى عن موصلات طاقة التيار المتردد عالية الجهد بمسافة لا تقل عن 300 مم داخل صواني الحاوية لتقليل اقتران الضوضاء السعوية.

تتطلب حلقات الإدخال التناظرية استخدام كابلات زوجية مجدولة ومحمية. تملي بنية التأريض أن دروع الكابلات يجب أن تتصل بقضيب التأريض الوظيفي (FE) عند نقطة دخول الخزانة باستخدام مشابك تأريض منخفضة المعاوقة. حافظ على أطراف الدرع قصيرة قدر الإمكان ولا تلفها أبدًا. لمنع الحلقات الأرضية عبر حدود عزل قناة 1500 فولت تيار متردد، يجب أن يظل درع الكابل غير مؤرض عند حاوية مستشعر الحقل. تتطلب تكوينات حلقة التيار التحقق من معاوقة الإدخال الداخلية البالغة 250 أوم لمنع تشبع الإشارة عبر مقياس 4-20 مللي أمبير.
