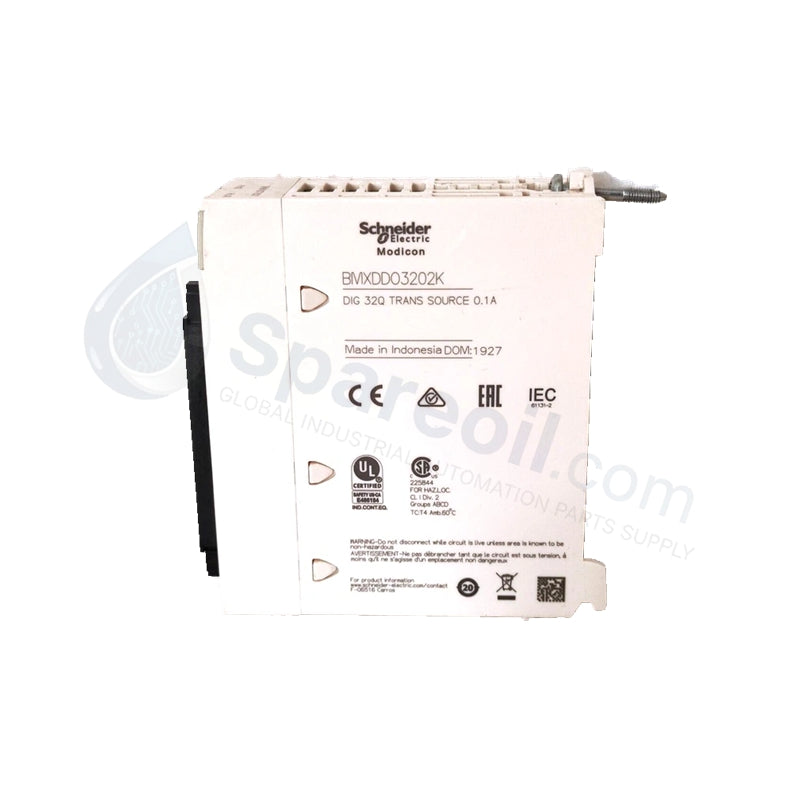

وحدة الإخراج الرقمي شنايدر BMXDDO3202K M340 M580 ذات 32 قناة

التوفر: 94 متوفر في المخزون

نظرة عامة على المنتج تعمل Schneider Electric BMXDDO3202K كواجهة إخراج منفصلة عالية الكثافة لمنصة Modicon X80 I/O. توفر هذه الوحدة...

رمز المنتج: BMXDDO3202K

Manufacturer: Schneider
Product No.: BMXDDO3202K
Product Type: وحدة إخراج منفصلة
Product Origin: France
Payment:T/T, Western Union
Weight: 110g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل Schneider Electric BMXDDO3202K كواجهة إخراج منفصلة عالية الكثافة لمنصة Modicon X80 I/O. توفر هذه الوحدة ذات الحالة الصلبة المكونة من 32 قناة تبديلاً دقيقًا للترانزستور لوحدات التحكم الأوتوماتيكية القابلة للبرمجة (PACs) من Modicon M340 و M580. تستخدم مخرجات المصدر (المنطق الإيجابي) لتشغيل الأجهزة الميدانية منخفضة الطاقة، بما في ذلك مرحلات الواجهة، الملفات اللولبية، ومؤشرات الإشارة. نحن نوفر هذه الوحدة جديدة تمامًا وأصلية بنسبة 100%، مما يضمن أعلى أداء لتطبيقات الفرز الآلي والتحكم في الماكينات عالية السرعة.

المواصفات الفنية

الميزة	تفاصيل المواصفات
الشركة المصنعة	شنايدر إلكتريك
النموذج / رقم الجزء	BMXDDO3202K
توافق المنصة	Modicon X80 (M340 و M580 PACs)
قنوات الإخراج	32 قناة ترانزستور ذات حالة صلبة
منطق الإخراج	مصدر (منطق موجب)
جهد الإخراج المقدر	24 فولت تيار مستمر
نطاق الجهد التشغيلي	19-30 فولت تيار مستمر
التيار لكل قناة	0.1 أمبير اسمي
إجمالي تيار الوحدة	3.2 أمبير كحد أقصى
وقت الاستجابة	1.2 مللي ثانية نموذجي (تشغيل/إيقاف)
انخفاض الجهد في حالة التشغيل	< 1.5 فولت تيار مستمر
الواجهة المادية	موصل FCN ذو 40 سنًا
العزل	1500 فولت RMS (50/60 هرتز لمدة دقيقة واحدة)

المزايا الهندسية

كفاءة عالية في المساحة: تدمج وحدة BMXDDO3202K 32 قناة إخراج في فتحة واحدة. تقلل هذه الكثافة من المساحة الإجمالية لرف الإدخال/الإخراج، مما يسمح للمهندسين بتركيب خزائن تحكم أصغر مع الحفاظ على أتمتة عالية النقاط.
تبديل سريع الاستجابة: بفضل وقت الاستجابة النموذجي الذي يبلغ 1.2 مللي ثانية، تدعم هذه الوحدة العمليات الصناعية عالية السرعة. توفر الدقة الزمنية المطلوبة لتطبيقات النبض عالية التردد وأنظمة النقل المتزامنة.
حماية إلكترونية مدمجة: تتميز الوحدة بحماية مدمجة ضد الدوائر القصيرة والحمل الزائد. إنها تحمي الدوائر الداخلية من الأعطال الكهربائية في الجانب الميداني، مما يمنع فشل قناة واحدة من إتلاف نظام Modicon PAC بأكمله.
تكامل موصل مبسط: باستخدام موصل FCN ذي 40 سنًا، تبسط الوحدة توصيل الأسلاك الميدانية. تدعم هذه الواجهة القياسية استخدام مجموعات الكابلات مسبقة التوصيل والمشاعب التوزيعية Telefast، مما يقلل بشكل كبير من أخطاء الأسلاك وتكاليف العمالة أثناء التشغيل.
أداء منخفض التسرب: يظل تيار التسرب في حالة الإيقاف أقل من 0.1 مللي أمبير عند 30 فولت تيار مستمر. يضمن هذا أن الأحمال منخفضة الطاقة، مثل مؤشرات LED عالية المعاوقة أو مرحلات الواجهة الحساسة، لا تتعرض لتنشيط "شبح" أو وميض عندما يكون الإخراج غير نشط.

الأسئلة الشائعة

هل تتوافق وحدة BMXDDO3202K مع رفوف M340 و M580؟

نعم. كجزء من سلسلة Modicon X80، تتناسب هذه الوحدة مباشرة مع اللوحات الخلفية لكل من منصتي M340 و M580. وهي تدعم تكوينات الإدخال/الإخراج المحلية والبعيدة عبر نقاط الإدخال/الإخراج الإيثرنت (Ethernet RIO drops).

ما نوع موصل الأسلاك الميدانية الذي تتطلبه هذه الوحدة؟

تستخدم الوحدة موصل FCN ذو 40 سنًا. نوصي باستخدام مجموعات كابلات شنايدر إلكتريك مسبقة التجميع (سلسلة BMXFCW) لتسهيل الاتصال السريع بالكتل الطرفية أو أنظمة التوزيع Telefast.

هل تدعم هذه الوحدة منطق "Sink"؟

لا. تستخدم وحدة BMXDDO3202K منطق "Source" (منطق موجب). في هذا التكوين، توفر الوحدة 24VDC للحمل. إذا كان تطبيقك يتطلب منطق "Sink"، فيجب عليك تحديد المتغير BMXDDI (إدخال) أو BMXDDO (Sink) المقابل.

كيف أتحقق من حالة الوحدة؟

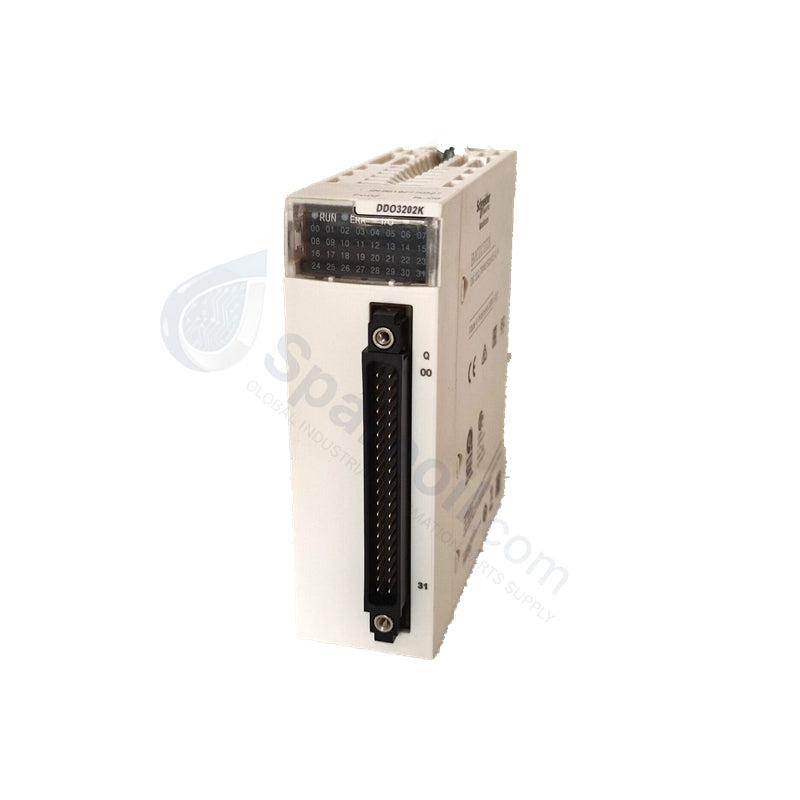

تتضمن اللوحة الأمامية للوحدة مؤشرات LED لحالة القناة (1-32) وحالة الوحدة (RUN/ERR). توفر هذه مؤشرات LED تشخيصات مرئية فورية لمساعدة موظفي الصيانة على تحديد أخطاء الأسلاك أو أخطاء الوحدة دون الحاجة إلى جهاز كمبيوتر.
