وحدة المعالجة المركزية CP701-S1 من Yokogawa

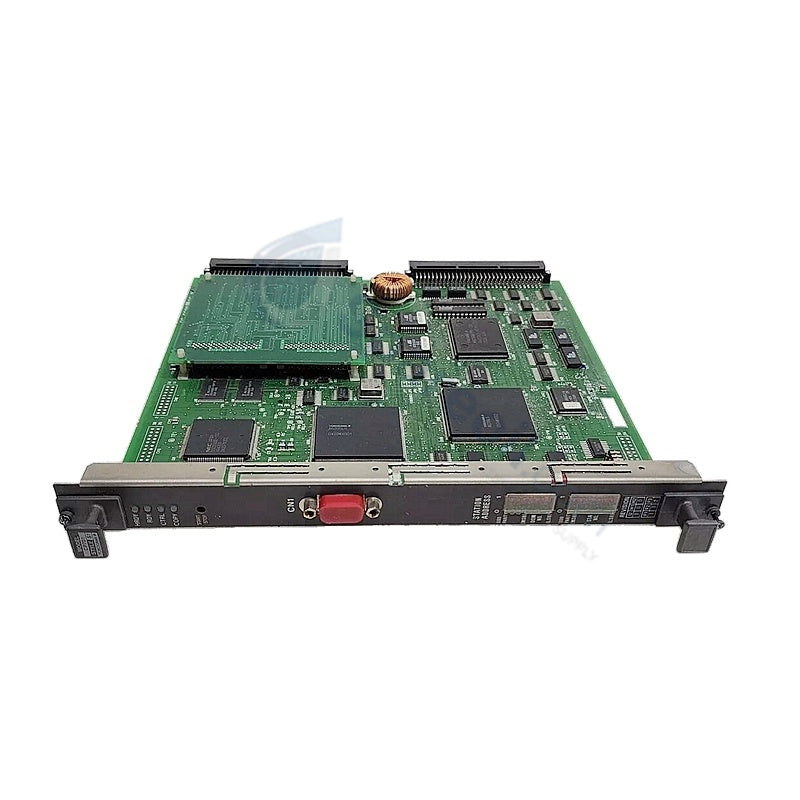

CP701-S1 وحدة معالجة مركزية لوحدة التحكم الميدانية يوكوجاوا سنتوم في بي

CP701-S1 وحدة معالجة مركزية لوحدة التحكم الميدانية يوكوجاوا سنتوم في بي

التوفر: 20 متوفر في المخزون

وحدة وحدة المعالجة المركزية للتحكم في المجال Yokogawa CP701-S1 CENTUM VP تم تكوين وحدة Yokogawa CP701-S1 (وحدة المعالجة المركزية للتحكم...

رمز المنتج: CP701-S1

Manufacturer: Yokogawa
Product No.: CP701-S1
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة وحدة المعالجة المركزية للتحكم في المجال Yokogawa CP701-S1 CENTUM VP

تم تكوين وحدة Yokogawa CP701-S1 (وحدة المعالجة المركزية للتحكم في المجال CP701) لتنفيذ منطق التحكم المباشر وإدارة إشارات العملية في الوقت الفعلي في منصات CENTUM VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر حوامل النظام عالية السرعة.

المواصفات الفنية

المعلمة	المواصفات
النموذج	CP701-S1
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.5 كجم إلى 0.7 كجم
الأبعاد	150 مم × 25 مم × 100 مم
درجة حرارة التشغيل	0 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة	24 فولت تيار مستمر (يدعم مصدر طاقة احتياطي)
نوع المعالج	معالج RISC عالي الأداء
الذاكرة	64 ميجابايت DRAM (تنفيذ المنطق)، 128 ميجابايت فلاش (تخزين البرامج/البيانات)
تنفيذ دورة المسح	دورة مسح نموذجية <= 50 مللي ثانية
بنية التكرار	خيار وحدة معالجة مركزية مزدوجة احتياطية (تكوين الاستعداد الساخن)
واجهات الاتصال	Vnet/IP (1 جيجابت في الثانية)، إيثرنت، RS-485
بروتوكولات المجال المدعومة	Modbus TCP/IP، FOUNDATION Fieldbus، تمرير HART
وظائف التشخيص	اختبار ذاتي مدمج، مؤقت المراقبة، تسجيل الأخطاء
تنسيق التركيب	إدخال حامل النظام داخل خزانة محطة التحكم الميدانية (FCS)
توافق النظام	منصة Yokogawa CENTUM VP DCS حصريًا
شهادات الامتثال	CE، UL، CSA، IEC 61508 متوافق مع SIL

واجهة مجال DCS وعزل القناة

يُوجِّه CP701-S1 خوارزميات التحكم في الوقت الفعلي عبر قنوات اللوحة الخلفية عالية السرعة للتفاعل مباشرة مع وحدات الإدخال/الإخراج الميدانية البعيدة. يتيح بروتوكول تمرير حلقة 4-20 مللي أمبير HART المدمج واتصال FOUNDATION Fieldbus إدارة الأجهزة الميدانية المعزولة ثنائية الاتجاه بدون بوابات ثانوية. يمنع عزل القناة إلى القناة على حوامل الإدخال/الإخراج المرتبطة تحولات جهد الأرض من التأثير على تنفيذ منطق وحدة المعالجة المركزية. تدعم روتينات البرامج الثابتة الداخلية تعويض الوصلة الباردة (CJC) عبر حلقات المزدوجات الحرارية الواردة، مما يحافظ على دقة المتغيرات العملية عبر درجات الحرارة المحيطة المتغيرة للحامل.

الأسئلة المتكررة

س: ما هي الاحتياطات التي تنطبق عند تكوين إعداد التكرار الاحتياطي الساخن لوحدة المعالجة المركزية المزدوجة؟

ج: تأكد من أن كلا وحدتي CP701-S1 تقيمان في فتحات مجاورة مخصصة لنفس حامل نظام CENTUM VP وتعملان بنفس إصدارات البرامج الثابتة. يحدث التزامن في وضع الاستعداد الساخن عبر مسارات اللوحة الخلفية المخصصة لضمان الاستحواذ على التحكم بدون انقطاع عند اكتشاف عطل في وحدة المعالجة المركزية الأساسية.

س: كيف تتعامل الوحدة مع انقطاعات التيار الكهربائي دون فقدان حالة البرنامج التشغيلية؟

ج: تقوم الوحدة بتنفيذ تخزين البرنامج غير المتطاير عبر ذاكرة الفلاش الخاصة بها بسعة 128 ميجابايت بينما تحتفظ ذاكرة DRAM بسعة 64 ميجابايت ببيانات التنفيذ المتطايرة. تمنع توصيلات الطاقة الاحتياطية 24 فولت تيار مستمر على الحامل الأساسي إعادة تعيين المعالج أثناء انقطاع خط طاقة واحد.

إرشادات التركيب الميداني

أدخل CP701-S1 عموديًا في الفتحة المخصصة لحامل نظام محطة التحكم الميدانية CENTUM VP. اضغط على الوحدة بقوة في موصل اللوحة الخلفية حتى تستقر رافعات القفل العلوية والسفلية بالكامل في إطار الحامل.

قم بتوصيل جميع واجهات الشبكة باستخدام كابلات محمية مصنفة حسب الفئة. تأكد من توصيل تأريض خزانة الأرض مباشرة بطرف التأريض الواقي على هيكل الحامل باستخدام موصل قصير وثقيل للحفاظ على أداء العزل وتقليل الضوضاء الكهرومغناطيسية.
