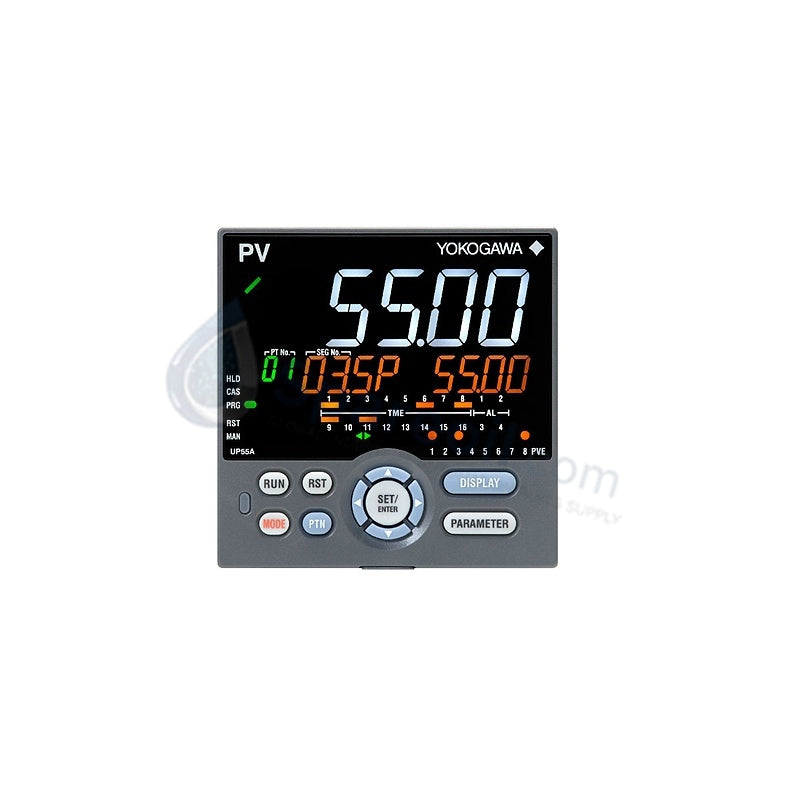

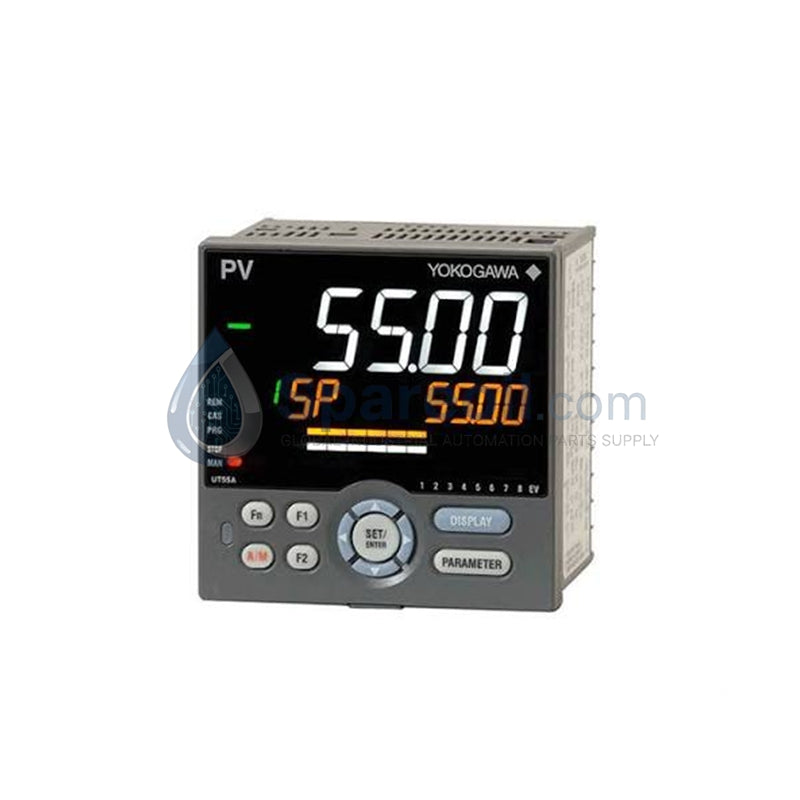

جهاز تحكم برنامج يوكوجاوا UP55A-001-11-00/AP

أجهزة التحكم الرقمية المؤشرة | يوكوجاوا UP55A-001-11-00/AP

أجهزة التحكم الرقمية المؤشرة | يوكوجاوا UP55A-001-11-00/AP

التوفر: 20 متوفر في المخزون

Yokogawa UP55A-001-11-00/AP متحكم البرنامج UTAdvanced تم تكوين Yokogawa UP55A-001-11-00/AP (متحكم الإشارة الرقمي UP55A) لتنفيذ حلقة PID أحادية في منصات التحكم...

رمز المنتج: UP55A-001-11-00/AP

Manufacturer: Yokogawa
Product No.: UP55A-001-11-00/AP
Product Type: أجهزة تحكم رقمية ذات مؤشر
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Yokogawa UP55A-001-11-00/AP متحكم البرنامج UTAdvanced

تم تكوين Yokogawa UP55A-001-11-00/AP (متحكم الإشارة الرقمي UP55A) لتنفيذ حلقة PID أحادية في منصات التحكم في العمليات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

تحدد السلسلة الأبجدية الرقمية اللاحقة خيارات الأجهزة المحددة وتكوينات الإخراج وتصنيفات البرامج الثابتة:

UP55A: نموذج السلسلة الأساسية الذي يشير إلى متحكم البرنامج (سلسلة UTAdvanced).
-001: متغير الأجهزة الأساسي لنوع التحكم.
-11: رمز تكوين مصدر الطاقة الخاص بالفتحة والإدخال/الإخراج المنفصل.
-00: الشاشة القياسية ومواصفات الغلاف.
/AP: رمز خيار مخصص يحدد ميزات العرض/البرامج الثابتة المخصصة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	UP55A-001-11-00/AP
العلامة التجارية	Yokogawa
المنشأ	الصين
الوزن	1.2 كجم
الأبعاد	96 × 96 × 150 مم (حجم لوحة DIN 1/4 القياسي)
درجة حرارة التشغيل	0 درجة مئوية إلى +50 درجة مئوية
استهلاك الطاقة	20 فولت أمبير
حلقات التحكم	حلقة واحدة (متحكم حلقة واحدة)
فترة أخذ العينات	50 مللي ثانية (سرعة عالية)
خوارزمية التحكم	PID مع الضبط التلقائي وقمع تجاوز الحد المنطقي الضبابي
أنواع الإدخال	شامل: المزدوجة الحرارية، RTD، جهد/تيار مستمر
دقة الإدخال	+/-0.1% من المدى
أنواع الإخراج	4-20 مللي أمبير تيار مستمر، تلامس مرحل، تشغيل SSR
الشاشة	شاشة LCD كبيرة مع رسم بياني شريطي وقراءة رقمية
الاتصال	RS-485 (يدعم Modbus RTU)
وظائف الإنذار	ما يصل إلى 4 إنذارات قابلة للتكوين (عالي/منخفض/انحراف)
مصدر الطاقة	100-240 فولت تيار متردد (50/60 هرتز)
التركيب	تركيب على لوحة

عزل القنوات وتعويض نقطة الالتقاء الباردة

تتضمن الوحدة عزلًا بين القنوات بين دوائر الطاقة والإدخال والإخراج لقمع تيارات الحلقة الأرضية والاضطرابات العابرة لخط المجال. تعمل معالجة تعويض نقطة الالتقاء الباردة الداخلية (CJC) عبر جميع نطاقات المزدوجة الحرارية القابلة للتكوين، وتحول الجهد الكهروحراري منخفض المستوى إلى قياسات دقيقة لدرجة الحرارة بنسبة 0.1% من المدى. تقوم دورة أخذ العينات عالية السرعة 50 مللي ثانية بمعالجة المدخلات التناظرية الواردة من حلقات HART 4-20 مللي أمبير أو تغذية مستشعرات RTD المباشرة، وتغذية قيم العملية المحدثة إلى وحدة تنفيذ PID المنطقية الضبابية الداخلية.

الأسئلة المتداولة

س: ما هي إشارات الإدخال التي يمكن توصيلها مباشرة بأطراف الإدخال الشاملة UP55A-001-11-00/AP؟ ج: تقبل مرحلة الإدخال الشاملة المزدوجات الحرارية وRTDs وجهد التيار المستمر وإشارات التيار المستمر 4-20 مللي أمبير دون الحاجة إلى تغييرات في وحدة الأجهزة.

س: ما مدى سرعة المتحكم في تنفيذ أخذ عينات الإدخال وحسابات حلقة الإخراج؟ ج: تقوم الأجهزة بمعالجة أخذ عينات الإدخال التناظري وتحديث مخرجات حلقة PID الداخلية بمعدل دورة عالي السرعة يبلغ 50 مللي ثانية.

س: ما هو بروتوكول الاتصال الذي يسهل الاتصال التسلسلي بشبكات DCS أو PLC الرئيسية؟ ج: يدعم منفذ الاتصال RS-485 المدمج بروتوكول Modbus RTU لنقل البيانات الرقمية ثنائي الاتجاه إلى منصات التحكم المضيفة.

إرشادات التركيب الميداني

قم بقطع فتحة لوحة قياسية بحجم 96 × 96 مم وأدخل الوحدة من الواجهة الأمامية. ادفع أقواس التثبيت على اللوحة المرفقة في الفتحات العلوية والسفلية للغلاف، وشد براغي التثبيت بالتساوي لضمان إحكام الإغلاق ضد لوحة خزانة التحكم. قم بتوجيه كابلات الطاقة ذات الجهد العالي 100-240 فولت تيار متردد بشكل منفصل عن أسلاك إدخال المستشعر منخفضة المستوى للتخلص من التداخل الكهرومغناطيسي. قم بتوصيل الأسلاك المزدوجة المجدولة المحمية لاتصال RS-485 التسلسلي، مع تأريض درع الكابل عند نقطة واحدة على قضيب التأريض بالخزانة. تأكد من أن أي وصلات مجاري ملولبة تحافظ على مشاركة لا تقل عن 5 خيوط NPT كاملة حيثما ينطبق ذلك.
