ADM12C ورقة بيانات ودليل فني لسلسلة YOKOGAWA CENTUM

المواصفات الفنية لوحدة الإدخال الرقمي Yokogawa ADM12C

المواصفات الفنية لوحدة الإدخال الرقمي Yokogawa ADM12C

التوفر: 10 متوفر في المخزون

وحدة الإدخال الرقمي YOKOGAWA ADM12C تعمل وحدة YOKOGAWA ADM12C، والمُفهرسة أيضًا باسم وحدة الإدخال الرقمي ADM12C، كمكون أجهزة مخصص لاكتساب...

رمز المنتج: ADM12C

Manufacturer: Yokogawa
Product No.: ADM12C
Product Type: وحدات الإدخال الرقمية
Product Origin: Japan
Payment:T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

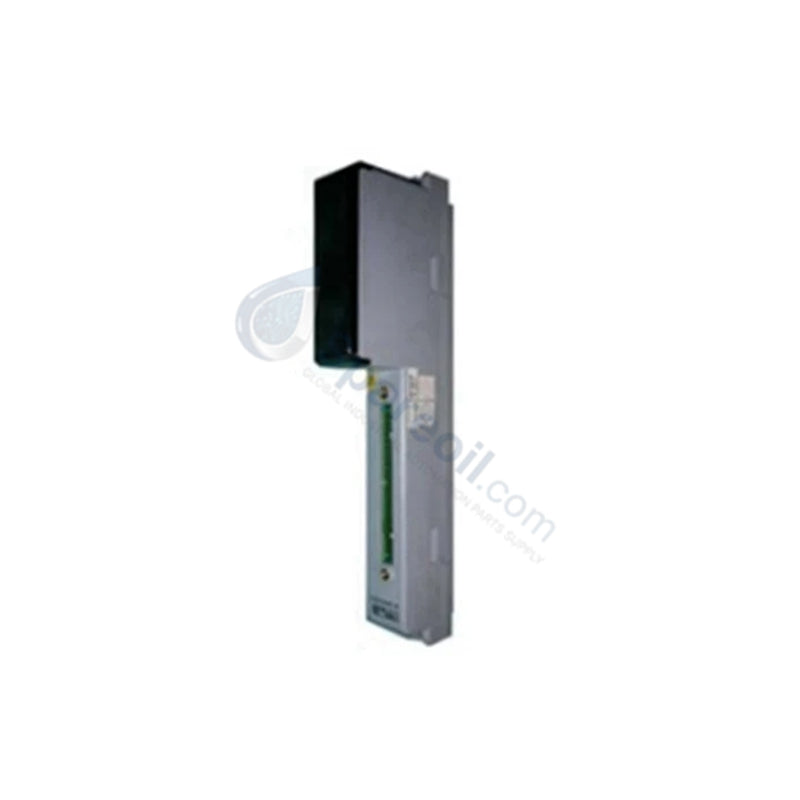

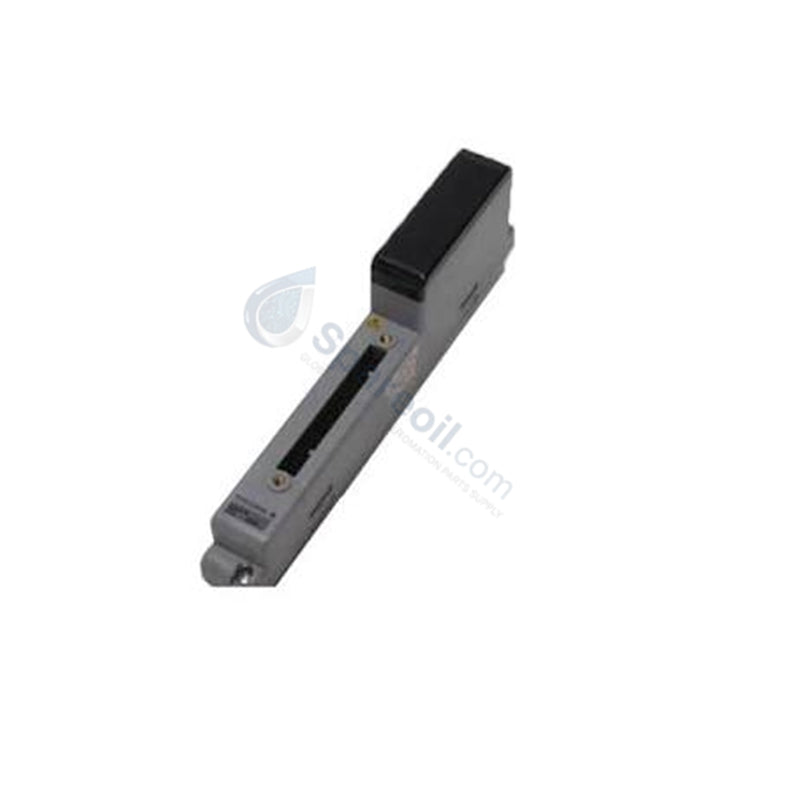

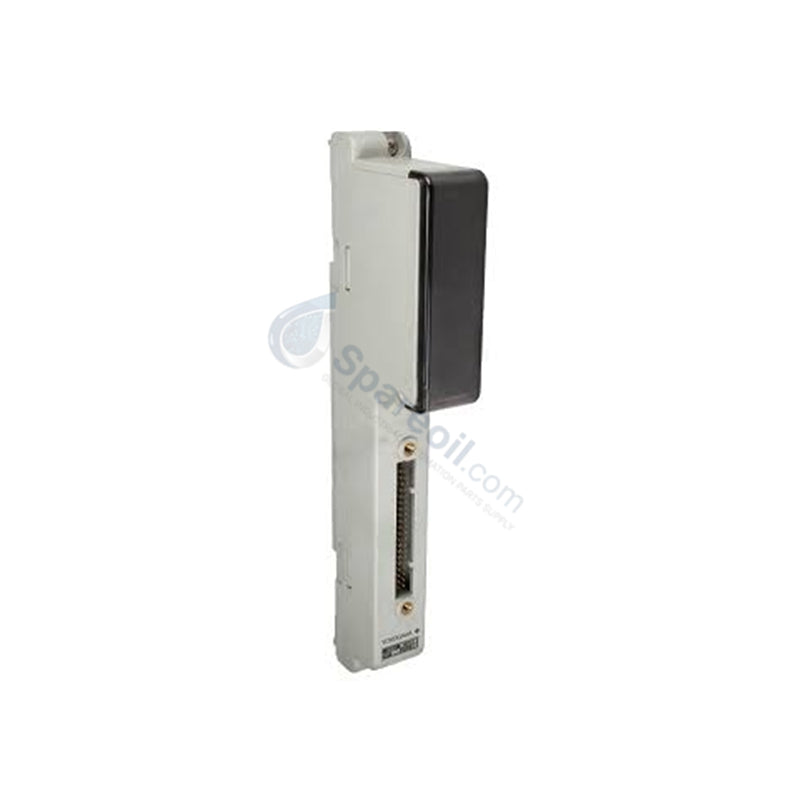

وحدة الإدخال الرقمي YOKOGAWA ADM12C

تعمل وحدة YOKOGAWA ADM12C، والمُفهرسة أيضًا باسم وحدة الإدخال الرقمي ADM12C، كمكون أجهزة مخصص لاكتساب الحالة المنفصلة بـ 16 قناة داخل الأنظمة الفرعية للمدخلات والمخرجات في نظام التحكم الموزع (DCS) CENTUM. توفر هذه الوحدة واجهة كهربائية مباشرة للاتصالات الجافة من جانب المجال أو إشارات التيار المستمر بجهد 24 فولت، مما يسهل مراقبة الحالة عالية السرعة مع ضمان فصل جلفاني قوي بين أجهزة المجال واللوحة الخلفية للنظام الداخلية.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	ADM12C
العلامة التجارية	YOKOGAWA
المنشأ	سنغافورة
الوزن	0.42 كجم
الأبعاد	125 مم × 100 مم × 150 مم
درجة حرارة التشغيل	-10 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	1.0 واط
قنوات الإدخال	16 نقطة
زمن الاستجابة	زمن المرشح + 1 مللي ثانية
العزل	1500 فولت RMS من القناة إلى اللوحة الخلفية

التحكم في عملية نظام التحكم الموزع (DCS) والعزل الجلفاني

تستخدم وحدة ADM12C عزلًا جلفانيًا عالي الأداء لفصل إمكانات جانب المجال عن ناقل المتحكم، مما يمنع بفعالية انتشار ضوضاء الوضع المشترك وتيارات حلقة الأرض. لإدارة سلامة الإشارة في البيئات ذات الضوضاء الكهربائية، توفر كل قناة تصفية إدخال قابلة للتحديد (من 1 مللي ثانية إلى 20 مللي ثانية). تعتبر هذه التصفية القابلة للتهيئة ضرورية لقمع ارتداد الاتصال الميكانيكي وارتفاعات الجهد العابرة عالية التردد قبل وصولها إلى مرحلة معالجة المنطق.

الأسئلة المتداولة

س: كيف يؤثر مرشح الإدخال القابل للتحديد على إجمالي زمن استجابة النظام؟

ج: يتم تعريف إجمالي زمن الاستجابة على أنه مجموع زمن المرشح المحدد (1، 5، 10، أو 20 مللي ثانية) والتأخير الجوهري للانتشار في الوحدة (عادة 1 مللي ثانية). بالنسبة لوسائل الأمان الحرجة، يجب استخدام إعدادات مرشح أقل، شريطة أن تكون إشارة الحقل نظيفة بما فيه الكفاية.

س: هل يمكن تبديل الوحدة أثناء تشغيل النظام؟

ج: تم تصميم ADM12C للاندماج في فتحات الإدخال/الإخراج المعيارية؛ ومع ذلك، تأكد من أن التكوين المحدد لنظام CENTUM يدعم الإدخال والإزالة المباشر لوحدات الإدخال/الإخراج لمنع أخطاء اتصال المتحكم غير المتوقعة أو تعطل العملية.

إرشادات التركيب الميداني

تأكد من تثبيت الوحدة بإحكام في فتحة رف الإدخال/الإخراج لإنشاء اتصال قوي مع ناقلات الطاقة والإشارة في اللوحة الخلفية.
استخدم الكتلة اللولبية القابلة للإزالة ذات 20 دبوسًا لتوصيلات الحقل؛ وتأكد من أن الموصلات بين 0.2 مم مربع و 2.5 مم مربع مجردة بشكل صحيح ومثبتة بالعزم.
تحقق من توجيه جميع إشارات الحقل عبر كابلات مزدوجة مجدولة ومحمية، مع تأريض الدرع عند نقطة دخول الخزانة، لزيادة فعالية عزل الوحدة البالغة 1500 فولت RMS.
اضبط تكوين وقت المرشح في محطة الهندسة ليتناسب مع الخصائص المحددة لجهاز الحقل (على سبيل المثال، قيم مرشح أعلى للبيئات الصاخبة أو المرحلات بطيئة التبديل).
تأكد من أن مؤشر الطاقة الأخضر مضاء بعد التثبيت للتحقق من أن الوحدة تتلقى جهدًا صحيحًا من اللوحة الخلفية.
