وحدة إدخال رقمية Yokogawa ADV169-P01

المواصفات الفنية لوحدة الإدخال الرقمي Yokogawa ADV169-P01

المواصفات الفنية لوحدة الإدخال الرقمي Yokogawa ADV169-P01

التوفر: 99 متوفر في المخزون

وحدة الإدخال الرقمي Yokogawa ADV169-P01 تم تكوينها لاكتساب الإشارات المنفصلة في منصتي CENTUM VP و CS 3000، توفر وحدة Yokogawa ADV169-P01 (وحدة...

رمز المنتج: ADV169-P01

Manufacturer: Yokogawa
Product No.: ADV169-P01
Product Type: وحدات الإدخال الرقمية
Product Origin: Japan
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

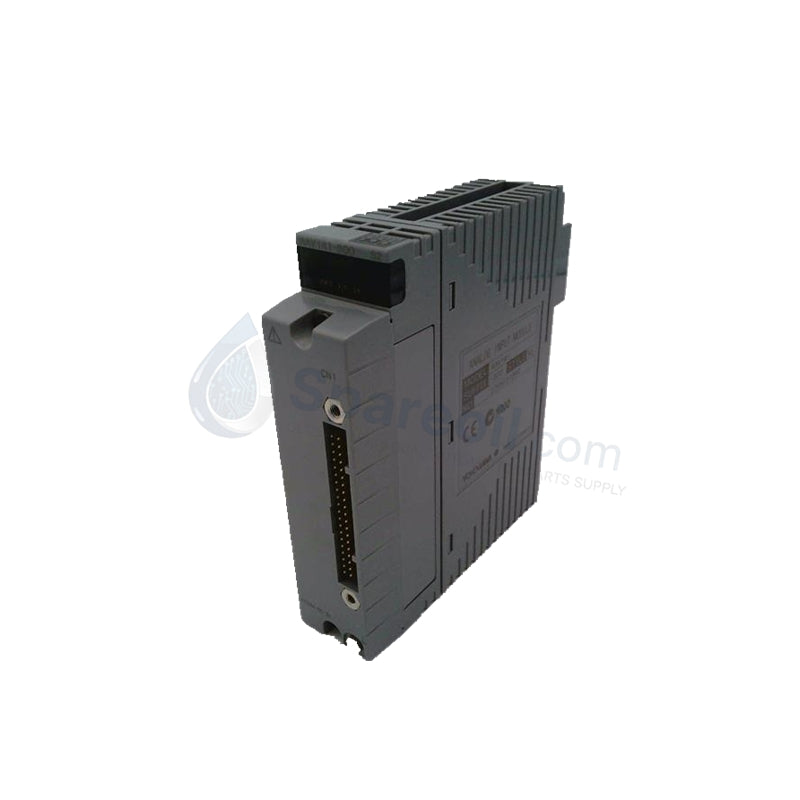

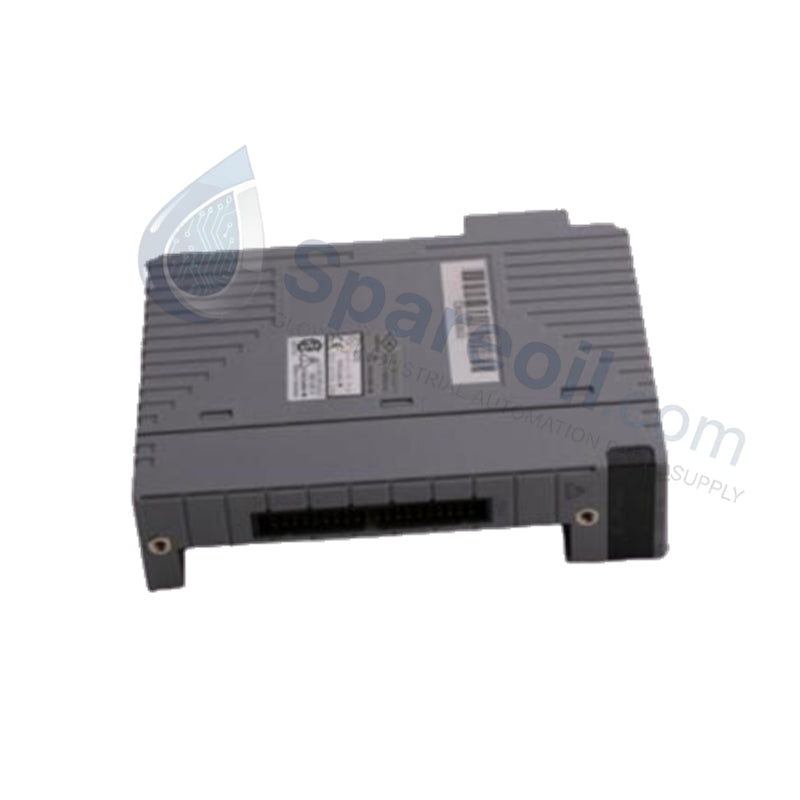

وحدة الإدخال الرقمي Yokogawa ADV169-P01

تم تكوينها لاكتساب الإشارات المنفصلة في منصتي CENTUM VP و CS 3000، توفر وحدة Yokogawa ADV169-P01 (وحدة الإدخال الرقمي ADV169-P01) استشعارًا كهربائيًا ماديًا مباشرًا لمراقبة العمليات على جانب الحقل.

تحليل اللاحقة ومصفوفة النموذج

يعرف التسمية ADV169-P01 تكوين الإدخال الرقمي الأساسي بـ 32 قناة. تم تصميم الوحدة لمعالجة الإشارات عالية الكثافة داخل تجميعات رفوف Yokogawa القياسية. تحدد اللاحقة P01 المراجعة الأولية للأجهزة المتوافقة مع الدوائر المنطقية المنفصلة القياسية بجهد 24 فولت تيار مستمر، مما يسهل الواجهة المباشرة مع مفاتيح تحديد الحقل، وأجهزة استشعار الضغط، وموصلات التداخل في العمليات.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	ADV169-P01
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.2 كجم
الأبعاد	107.5 × 130 × 32.8 ملم
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	4 واط
قنوات الإدخال	32
جهد الإدخال	24 فولت تيار مستمر (20.4–26.4 فولت تيار مستمر)
زمن الاستجابة	<= 3 مللي ثانية

توصيل تحكم العمليات DCS

تستخدم وحدة ADV169-P01 عزل القناة عن القناة وفصل حاجز بصري قوي عن ناقل النظام للحفاظ على سلامة الإشارة في البيئات الصناعية. يدعم هذا التكوين التصميمي تكامل بروتوكول حلقة HART 4-20 مللي أمبير عند استخدامه بالاشتراك مع أنظمة الإدخال التناظرية المرتبطة، مما يضمن معالجة موحدة للبيانات عبر بنية CENTUM VP. توفر الوحدة تحققًا مستمرًا من الحالة، حيث تستخدم كل قناة اكتشاف التيار الغارق لتحديد حالات دائرة الحقل، مما يثبط بفعالية العابرات في الوضع المشترك ويقلل من التداخل بين حلقات الإدخال عالية الكثافة.

الأسئلة المتكررة (FAQ)

س: هل تدعم ADV169-P01 الاستبدال عبر الإنترنت؟

ج: نعم. تم تصميم الوحدة بقدرة التبديل السريع (hot-swap)، مما يسمح بإزالتها وإدخالها في مجموعة الرفوف المزودة بالطاقة دون الحاجة إلى إيقاف تشغيل النظام أو التأثير على الحالة التشغيلية لوحدات الإدخال/الإخراج المجاورة.

س: كيف تتعامل الوحدة مع حماية عابرات الإشارة؟

ج: تتضمن دائرة الإدخال عزلًا بصريًا يوفر تصنيف مقاومة عازلة قدرها 2 كيلو فولت تيار متردد لمدة دقيقة واحدة بين إدخال الحقل وناقل النظام، مما يحمي المنطق الداخلي من اندفاعات الجهد العالي من جانب الحقل.

إرشادات التركيب الميداني

بروتوكول التركيب: قم بتثبيت الوحدة بإحكام داخل فتحة الرف المخصصة، مع التأكد من محاذاة موصل اللوحة الخلفية بشكل صحيح. تأكد من أن آلية قفل الوحدة متصلة بالكامل للحفاظ على الاتصال الكهربائي والاستقرار الهيكلي.
الحماية البيئية: تم تصنيف الوحدة لبيئات IP20. تأكد من وجودها داخل خزانة NEMA أو ما يعادلها لمنع التعرض للجزيئات المسببة للتآكل، أو الرطوبة العالية، أو الرطوبة المباشرة.
ممارسات الأسلاك: استخدم كبلات مزدوجة مجدولة ومحمية لجميع المدخلات المنفصلة لتقليل تداخل EMI. قم بإنهاء الدروع في ناقل التأريض المدمج بالخزانة. تأكد من أن أسلاك الحقل لا تتجاوز سعة الجهد البالغة 26.4 فولت تيار مستمر لمنع تدهور مرحلة الإدخال.
الفحوصات الكهربائية: قبل تنشيط النظام، قم بقياس جهد الإدخال عند كتلة الأطراف للتأكد من أنه يقع ضمن نطاق التشغيل الاسمي من 20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر.
