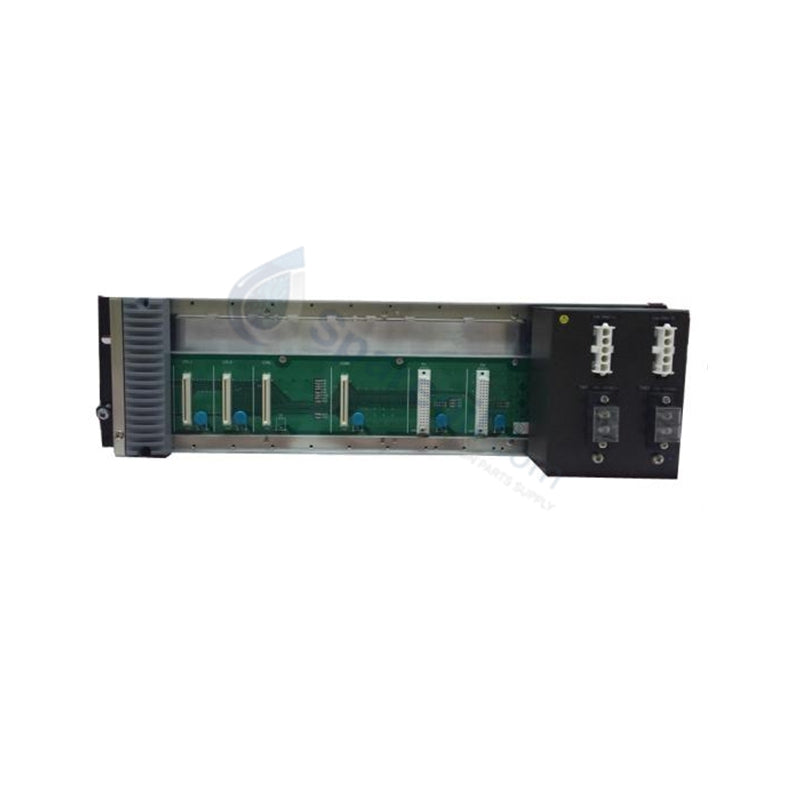

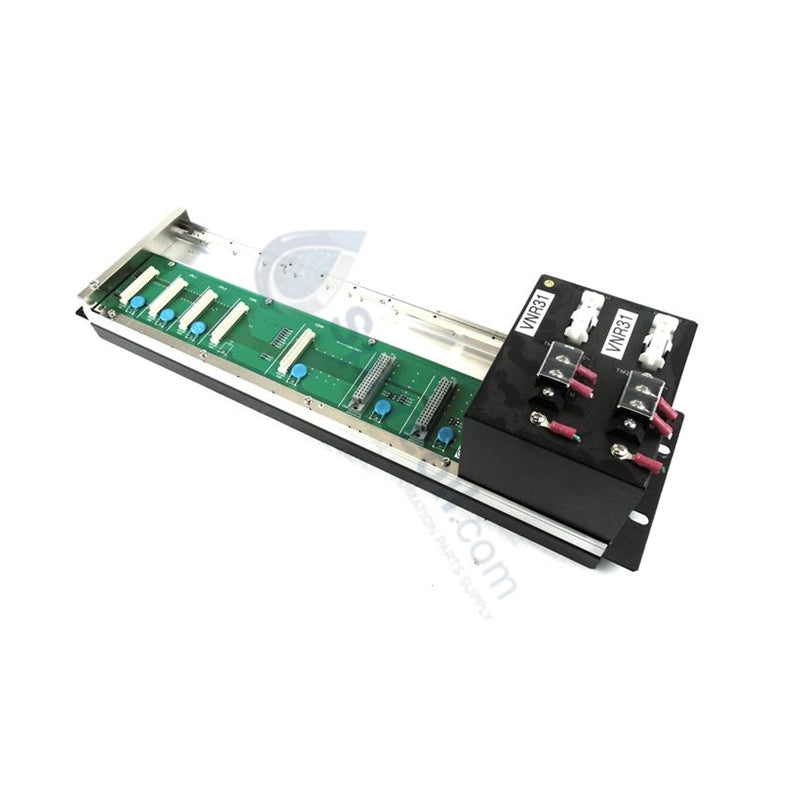

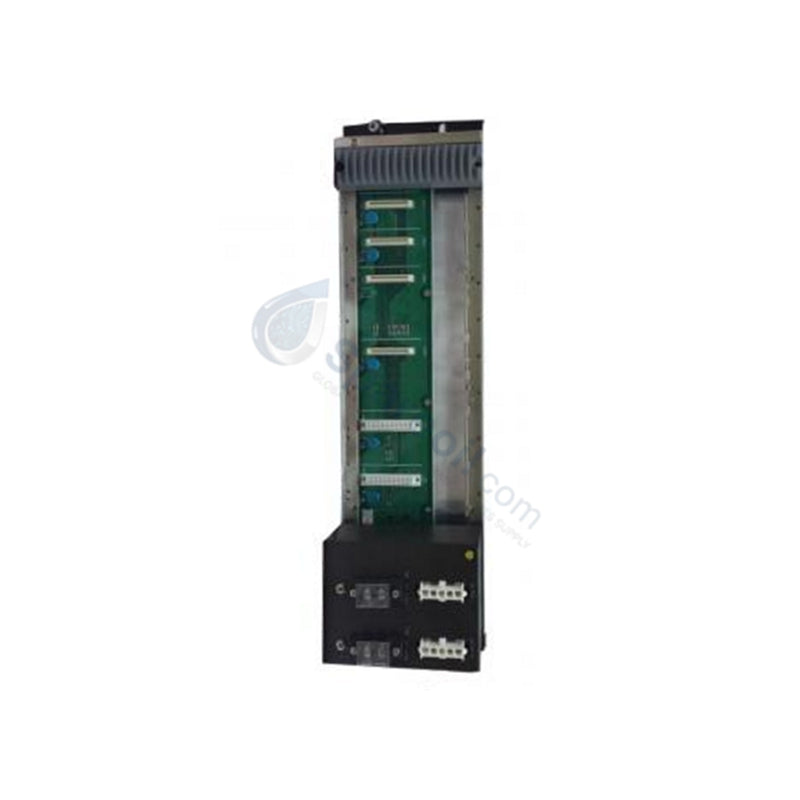

AVR10D-A22040 Yokogawa V جهاز توجيه الشبكة

مُحوّل ناقل حركة الموجه ثنائي الاتجاه V Net | Yokogawa AVR10D-A22040

مُحوّل ناقل حركة الموجه ثنائي الاتجاه V Net | Yokogawa AVR10D-A22040

التوفر: 20 متوفر في المخزون

محول ناقل الموجه Yokogawa AVR10D المزدوج V Net تم تهيئة Yokogawa AVR10D-A22040 (موجه V Net المزدوج AVR10D) للتوجيه الشبكي عبر...

رمز المنتج: AVR10D-A22040

Manufacturer: Yokogawa
Product No.: AVR10D-A22040
Product Type: وحدات الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 2300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

محول ناقل الموجه Yokogawa AVR10D المزدوج V Net

تم تهيئة Yokogawa AVR10D-A22040 (موجه V Net المزدوج AVR10D) للتوجيه الشبكي عبر النطاقات وتحويل الإشارة بين منصات Vnet/IP وV net أو VL net، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

اللاحقة / رمز الخيار	الخيار	الوصف
AVR10D	النموذج الأساسي	موجه V Net مزدوج (محول ناقل)
-A2 / -Q2	واجهة الشبكة	تكوين واجهة V net مزدوجة احتياطية
2	الاحتياطية للطاقة	إعداد مزود طاقة مزدوج احتياطي
0	رمز ثابت	دائماً 0
2 / 4	جهد مزود الطاقة	جهد دخل الخط من 220 فولت تيار متردد إلى 240 فولت تيار متردد
0 / 0	مستوى الحماية	نوع أساسي بدون حماية من الانفجار

مواصفات الجهاز

المعلمة	المواصفات
النموذج	AVR10D-A22040
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	2.3 كجم إلى 5.8 كجم (حسب النوع)
الأبعاد	هيكل قياسي 19 بوصة للتثبيت في الرف (4U)
درجة حرارة التشغيل	من 0 درجة مئوية إلى 50 درجة مئوية
استهلاك الطاقة	من 80 فولت أمبير إلى 110 فولت أمبير
مدخل مزود الطاقة	من 220 فولت تيار متردد إلى 240 فولت تيار متردد (50/60 هرتز، مزدوج احتياطي)
واجهة Vnet/IP	100 ميجابت في الثانية مزدوج كامل، RJ45 (100Base-TX)، كابل UTP CAT5e+
واجهة V net / VL net	كابل محوري 10 ميجابت في الثانية، موصلات BNC (مزدوجة احتياطية أو فردية)
توافق النظام	Yokogawa CENTUM VP, CENTUM CS 3000, CENTUM CS 1000
طريقة التركيب	تركيب في خزانة رف 19 بوصة (4 مسامير M5 للوحة)

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات

يقوم الموجه AVR10D-A22040 بتوجيه حركة اتصالات إيثرنت عالية السرعة من محطات مشغل Vnet/IP HIS إلى حافلات التحكم V net وVL net الخاصة. يمنع العزل المادي من قناة إلى قناة والحواجز الجلفانية الضوئية ضوضاء التردد العالي أو العابرات الأرضية التفاضلية على شبكات الكابلات المحورية من الانتشار إلى اللوحة الخلفية لوحدة المعالجة المركزية للنظام المضيف. تقوم واجهة الناقل المزدوجة الاحتياطية بتحويل بيانات حالة محطة المجال ومعلمات بروتوكول حلقة HART 4-20 مللي أمبير باستمرار بين هياكل الشبكة القائمة على IP وتضاريس الناقل القديمة التي تعتمد على تمرير الرمز.

الأسئلة المتكررة

س: كيف يعمل مزود الطاقة المزدوج الاحتياطي أثناء انقطاع طور الطاقة؟

ج: يحتوي الهيكل على وحدتين داخليتين لتزويد الطاقة متصلتين بأطراف إدخال تيار متردد مستقلة. إذا انخفض خط إمداد واحد من 220-240 فولت تيار متردد، فإن الإمداد الثانوي يحمل الحمل الكلي للناقل الداخلي دون انقطاع لتوجيه اتصالات الشبكة.

س: هل يمكن استبدال وحدات الاتصالات الشبكية داخل هيكل AVR10D أثناء تشغيل النظام؟

ج: يتم دعم استبدال الوحدة عبر الإنترنت بشرط أن يتبع مهندسو الميدان إجراءات التبديل السريع وأن يتحققوا من نجاح تجاوز حركة مرور الشبكة إلى قناة الاتصالات V net أو Vnet/IP الاحتياطية.

إرشادات التثبيت الميداني

قم بتركيب هيكل AVR10D-A22040 في رف تحكم مقاس 19 بوصة باستخدام أربعة مسامير M5. شد المسامير بالتساوي للحفاظ على التأريض المادي ضد قضبان إطار الغلاف ومنع الإجهاد الميكانيكي تحت الاهتزاز.

قم بتوصيل مصادر الطاقة المزدوجة 220-240 فولت تيار متردد بقواطع دوائر أساسية وثانوية منفصلة. قم بتوجيه خطوط إيثرنت Vnet/IP CAT5e+ وكابلات V net BNC المحورية في صواني كابلات منفصلة للتخلص من ضوضاء التداخل، وقم بتثبيت دروع الكابلات المحورية مباشرة إلى شريط التأريض في الخزانة.
