F3LC11-2F وحدة ربط الكمبيوتر Yokogawa

F3LC11-2F وحدة ربط الكمبيوتر من يوكوجاوا FA-M3 واجهة تسلسلية

F3LC11-2F وحدة ربط الكمبيوتر من يوكوجاوا FA-M3 واجهة تسلسلية

التوفر: 10 متوفر في المخزون

وحدة اتصالات Yokogawa F3LC11-2F FA-M3 PC Link تم تصميم Yokogawa F3LC11-2F (وحدة الاتصالات F3LC11-2F PC Link) لتبادل البيانات التسلسلية عالية...

رمز المنتج: F3LC11-2F

Manufacturer: Yokogawa
Product No.: F3LC11-2F
Product Type: وحدات الاتصال
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

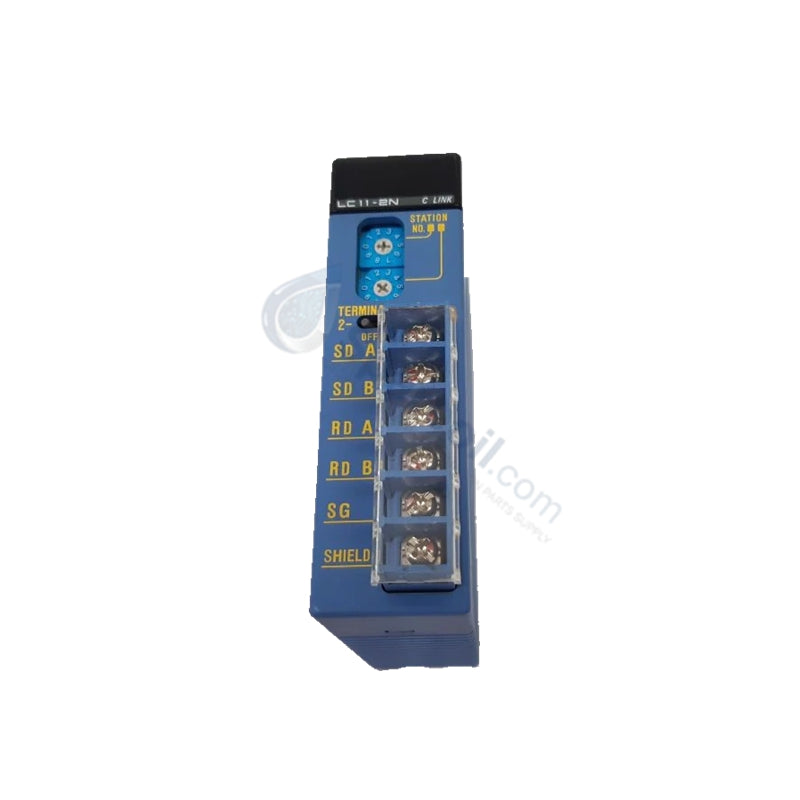

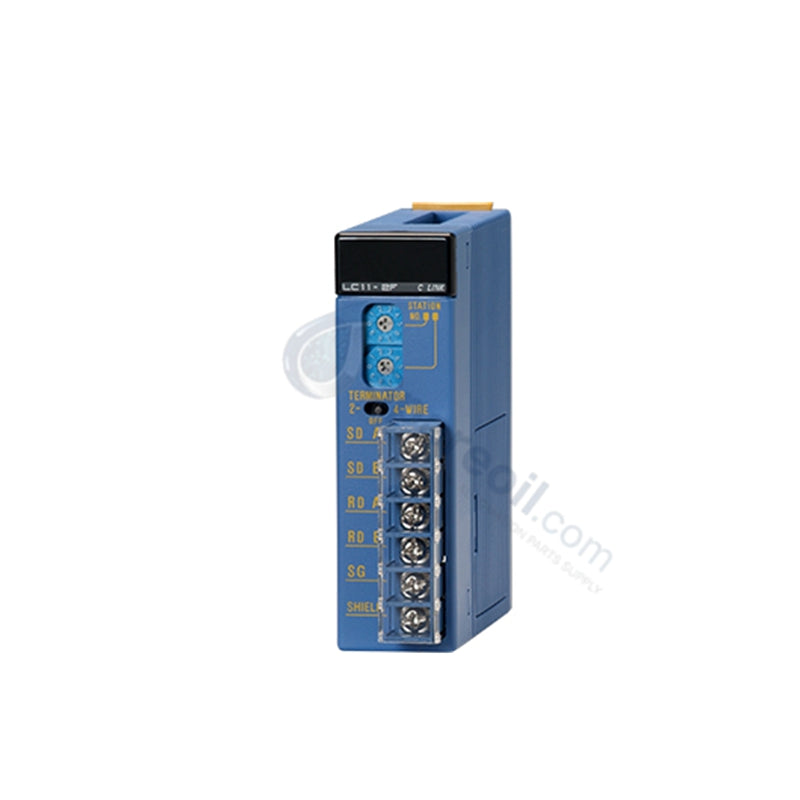

وحدة اتصالات Yokogawa F3LC11-2F FA-M3 PC Link

تم تصميم Yokogawa F3LC11-2F (وحدة الاتصالات F3LC11-2F PC Link) لتبادل البيانات التسلسلية عالية السرعة والمراقبة عن بعد في منصات PLC من طرازات FA-M3 و FA-M3V، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لبروتوكولات الشبكة التسلسلية دون التأثير على عمليات وحدة التحكم المضيفة. تعمل الوحدة على ربط الوحدات الأساسية المستهدفة مباشرة بمنصات الكمبيوتر الخارجية وواجهات الإنسان والآلة وشبكات التحكم الإشرافي.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	F3LC11-2F
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.1 كجم (0.22 رطل)
الأبعاد	102 مم × 25 مم × 102 مم (4.0 بوصة × 1.0 بوصة × 4.0 بوصة)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
درجة حرارة التخزين	-20 إلى 75 درجة مئوية
استهلاك الطاقة	0.5 واط
توافق النظام	وحدات أساسية FA-M3 / FA-M3V
واجهات الاتصال	RS-232C, RS-422A, RS-485
الحد الأقصى لمعدل الباود	حتى 115.2 كيلوبت في الثانية
بروتوكولات الاتصال	اتصال قائم على ASCII، FA-M3 PC Link خاص
الحد الأقصى للأجهزة المتصلة	حتى 32 وحدة FA-M3 (عبر RS-422A/485)
سعة النظام	يدير تشغيل/إيقاف عن بعد، تحميل/حفظ البرامج، سجلات الأخطاء
طريقة التركيب	فتحة وحدة أساسية FA-M3 مخصصة
رمز التعريفة الجمركية	8517620050

عزل القناة عن القناة وتكييف الإشارة التفاضلية

تشتمل Yokogawa F3LC11-2F على أجهزة إرسال واستقبال تسلسلية معزولة كهربائياً مصممة للتخفيف من اختلافات الجهد الأرضي عبر شبكات المصانع الصناعية. عند نشرها عبر الطبقات المادية RS-422A أو RS-485 متعددة النقاط، تعمل دارة تكييف الإشارة الداخلية على قمع ضوضاء الوضع المشترك عبر مسافات طويلة من الكابلات الممتدة إلى أجهزة التحكم الطرفية. تتعامل وحدة التحكم في الاتصالات مع تنسيق رسائل ASCII والتحقق من الإطارات وتحديثات حزم البيانات القائمة على الأحداث بشكل مستقل. ونتيجة لذلك، فإن تفريغ مهام الاتصالات الدورية هذه من رف التنفيذ الرئيسي يمنع الحمل الزائد للتوسيع ويضمن التنفيذ الحتمي للتسلسل داخل اللوحة الخلفية لوحدة المعالجة المركزية المضيفة.

الأسئلة الشائعة

س: كيف تمنع F3LC11-2F تضارب ناقل الاتصال عند العمل على شبكات RS-485 متعددة النقاط؟

ج: تعتمد الوحدة على بروتوكولات تحكيم FA-M3 PC Link الخاصة جنبًا إلى جنب مع التحكم ثلاثي الحالات للسائق عالي السرعة. عند معالجة ما يصل إلى 32 وحدة FA-M3 مترابطة، يقوم جهاز الإرسال والاستقبال المادي بتمكين برامج التشغيل المخرجة بدقة أثناء فترات إرسال الإطارات، مع الحفاظ على مقاومة عالية أثناء دورات الاستقبال للتخلص من التداخل وتصادم الناقل.

س: هل يمكن تغيير معلمات الاتصال التسلسلي ديناميكيًا دون مقاطعة تنفيذ وحدة التحكم المضيفة؟

ج: نعم، يمكن كتابة معلمات الاتصال بما في ذلك اختيار معدل الباود حتى 115.2 كيلوبت في الثانية، وبتات التأطير، وتكوينات التكافؤ عبر برنامج الأداة المساعدة للنظام أو تعليمات سلم مخصصة. يحدث تثبيت المعلمات في ذاكرة الوحدة المحلية دون طلب إعادة ضبط كاملة للمعالج أو إسقاط تنفيذ تشغيل PLC المضيف.

إرشادات التثبيت في الموقع

يمنع التركيب المادي السليم والتأريض الكهربائي تلف البيانات التسلسلية وتدهور الأجهزة في البيئات الصناعية القاسية:

التحقق من الطاقة وإدخال الفتحة: أوقف تشغيل جميع الطاقة المنطقية الأساسية الموردة لوحدة FA-M3 الأساسية قبل الإدخال. قم بمحاذاة موصل F3LC11-2F الحافة مع أدلة فتحة اللوحة الخلفية المستهدفة، واضغط بقوة حتى يتم تثبيت آليات الاحتفاظ العلوية والسفلية بالكامل.
درع الكابلات وسلامة التأريض: قم بتوجيه جميع كابلات الاتصال RS-232C أو RS-422A أو RS-485 بشكل منفصل عن خطوط التيار المتردد عالية الجهد ومخرجات محرك التردد المتغير. قم بتأريض الدرع المضفر الكلي عند نقطة واحدة (عادةً ما يكون شريط التأريض الرئيسي لخزانة التحكم) لمنع الحلقات الأرضية.
مقاومات الإنهاء: عند تكوين طوبولوجيا شبكة متعددة النقاط عبر RS-422A أو RS-485، تأكد من تبديل مقاومات الإنهاء المناسبة بقيمة 120 أوم أو توصيلها عبر العقد الطرفية المادية للقضاء على انعكاسات الإشارة.
الأنبوب وتخفيف الإجهاد: اربط جميع موصلات الواجهة التسلسلية بإحكام باستخدام براغي التثبيت المدمجة. قم بتثبيت الكابلات بمشابك تخفيف الإجهاد على مسافة 100 مم من لوحة واجهة الوحدة لحماية وصلات اللحام الطرفية من الاهتزاز الميكانيكي.
