وحدة معالجة مركزية تسلسلية F3SP28-3N Yokogawa

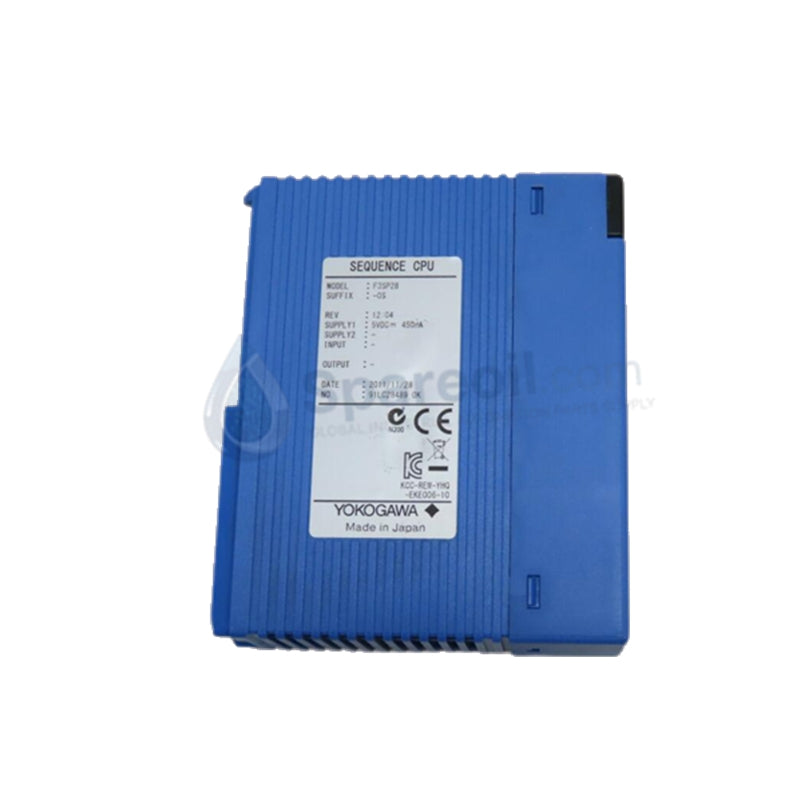

وحدة المعالجة المركزية لوحدة التحكم التسلسلي F3SP28-3N Yokogawa FA-M3

وحدة المعالجة المركزية لوحدة التحكم التسلسلي F3SP28-3N Yokogawa FA-M3

التوفر: 20 متوفر في المخزون

وحدة المعالجة المركزية للتسلسل Yokogawa F3SP28-3N تعمل الوحدة Yokogawa F3SP28-3N، المصنفة أيضًا باسم وحدة المعالجة المركزية للتسلسل F3SP28-3N، كمكون مادي...

رمز المنتج: F3SP28-3N

Manufacturer: Yokogawa
Product No.: F3SP28-3N
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 110g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة المعالجة المركزية للتسلسل Yokogawa F3SP28-3N

تعمل الوحدة Yokogawa F3SP28-3N، المصنفة أيضًا باسم وحدة المعالجة المركزية للتسلسل F3SP28-3N، كمكون مادي مخصص للتحكم التسلسلي عالي السرعة وتنفيذ منطق السلم (ladder logic) ضمن منصات التحكم FA-M3V.

المواصفات المادية

المعلمة	المواصفات
الموديل	F3SP28-3N
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.11 كجم
الأبعاد	33 مم (العرض) × 102 مم (الارتفاع) × 89 مم (العمق)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	طاقة اللوحة الخلفية القياسية من وحدة FA-M3 الأساسية
سلسلة المتحكمات	FA-M3V / FA-M3
سرعة تنفيذ الأوامر	0.045 ميكروثانية لكل أمر أساسي
سعة البرنامج	30 ألف خطوة سلم (ladder steps)
زمن المسح	1 مللي ثانية لـ 6,000 خطوة
سعة الإدخال/الإخراج	تصل إلى 4,096 نقطة محلية وبعيدة
بنية الذاكرة	ذاكرة فلاش مدمجة بالإضافة إلى ذاكرة الوصول العشوائي (RAM)
واجهات الاتصال	إيثرنت، RS-232C، RS-485
التشخيص	مؤشرات LED للتشغيل (RUN) والإنذار (ALARM) والخطأ (ERROR)
الرطوبة التشغيلية	5 إلى 95% رطوبة نسبية (غير مكثفة)
التركيب	فتحة وحدة القاعدة للوحة الخلفية FA-M3

الاتصال عبر ناقل اللوحة الخلفية وتنفيذ البرامج الثابتة

تعالج Yokogawa F3SP28-3N مهام الأتمتة المنفصلة باستخدام محرك تنفيذ أوامر أساسي بسرعة 0.045 ميكروثانية. تتيح سرعة الاتصال عالية السرعة عبر ناقل اللوحة الخلفية لوحدة المعالجة المركزية تحديث ما يصل إلى 4,096 قناة إدخال/إخراج محلية وبعيدة بوقت دورة مسح يبلغ 1 مللي ثانية لكل 6,000 خطوة سلم. يتم تخزين منطق البرنامج داخل ذاكرة فلاش غير متطايرة مدمجة، مما يمنع فقدان المنطق أثناء انقطاعات التيار الكهربائي، بينما تتولى ذاكرة الوصول العشوائي (RAM) الداخلية التخزين المؤقت لسجلات البيانات الديناميكية وتخصيص المهام في الوقت الفعلي عبر ناقل نظام FA-M3.

الأسئلة المتكررة

س: كيف تحتفظ F3SP28-3N بمنطق البرنامج وسجلات البيانات أثناء انقطاع التيار الكهربائي؟

ج: تستمر أوامر المنطق في ذاكرة الفلاش الداخلية غير المتطايرة بدون طاقة خارجية، بينما تتطلب سجلات البيانات الديناميكية وحالات الساعة في الوقت الفعلي (RTC) بطارية ليثيوم احتياطية عاملة مثبتة على وحدة المعالجة المركزية.

س: هل يمكن إدخال أو إزالة وحدة المعالجة المركزية أثناء تشغيل وحدة FA-M3 الأساسية؟

ج: لا، يؤدي إدخال أو إزالة وحدة المعالجة المركزية F3SP28-3N أثناء نشاط وحدة إمداد الطاقة الأساسية إلى أخطاء في ناقل اللوحة الخلفية ويخاطر بحدوث تلف كهربائي للوحة منطق المعالجة المركزية.

س: ما هي مؤشرات التشخيص التي تبلغ عن حالة النظام أثناء أخطاء التنفيذ؟

ج: تشير مصابيح LED للوحة الأمامية RUN و ALARM و ERROR إلى حالات التنفيذ. يشير ضوء ERROR الثابت أو الوامض إلى أخطاء في الأوامر أو أعطال في الأجهزة أو انقطاعات في الاتصال عبر ناقل اللوحة الخلفية.

إرشادات التركيب الميداني

يجب على مهندسي الميدان تنفيذ إجراءات المناولة والإعداد القياسية عند تركيب أو استبدال وحدة المعالجة المركزية F3SP28-3N:

افصل الطاقة عن وحدة إمداد الطاقة الأساسية لـ FA-M3 قبل تركيب وحدة المعالجة المركزية في الفتحة المخصصة لها للمتحكم الرئيسي.
قم بمحاذاة قضبان توجيه الوحدة العلوية والسفلية بعناية مع موصل اللوحة الخلفية قبل دفع الوحدة بقوة في مكانها حتى يتعشق ذراع القفل.
تأكد من تأريض الغلاف بشكل صحيح للحفاظ على أداء الحماية وتقليل التداخل الكهرومغناطيسي عالي التردد على طول خطوط الاتصال الميدانية.
وجه كابلات RS-232C/RS-485 التسلسلية وكابلات اتصال إيثرنت في صواني كابلات منفصلة بعيدًا عن أسلاك الطاقة عالية الجهد المتردد وقنوات توصيل المحركات.
