F3YD64-1P وحدة إخراج ترانزستور يوكوجاوا

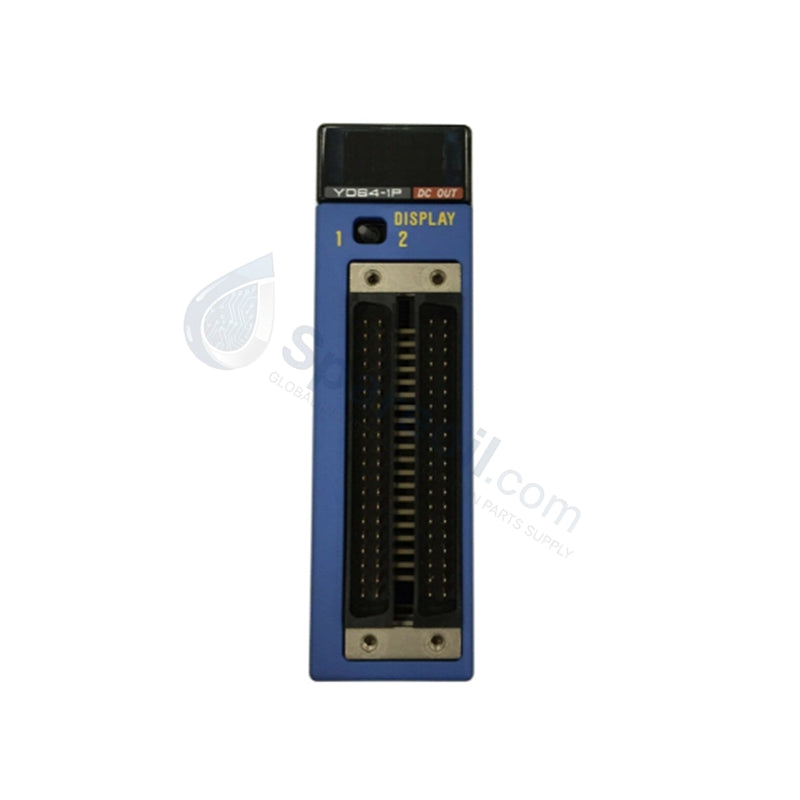

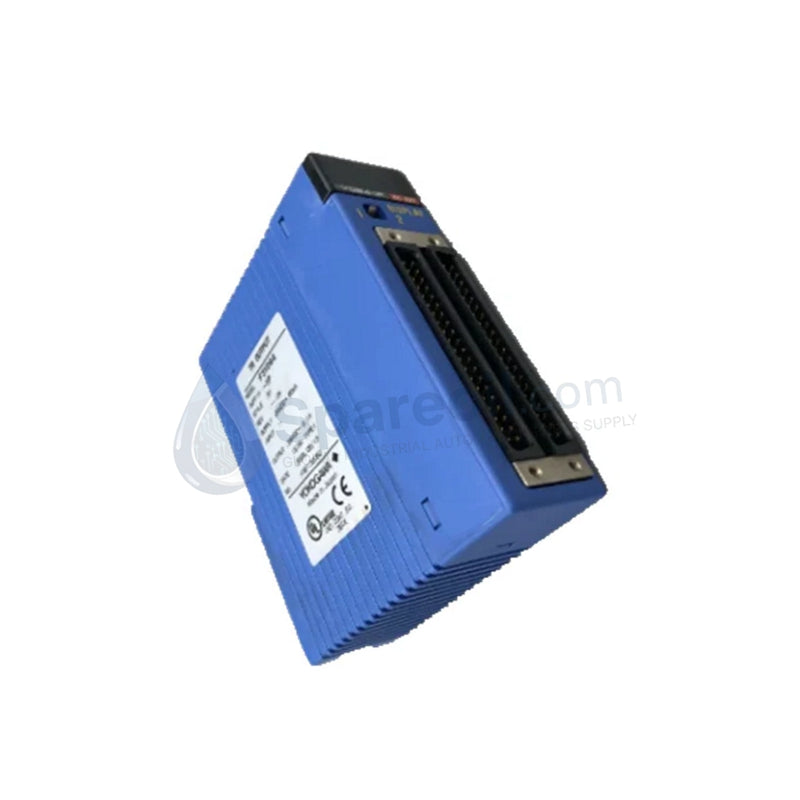

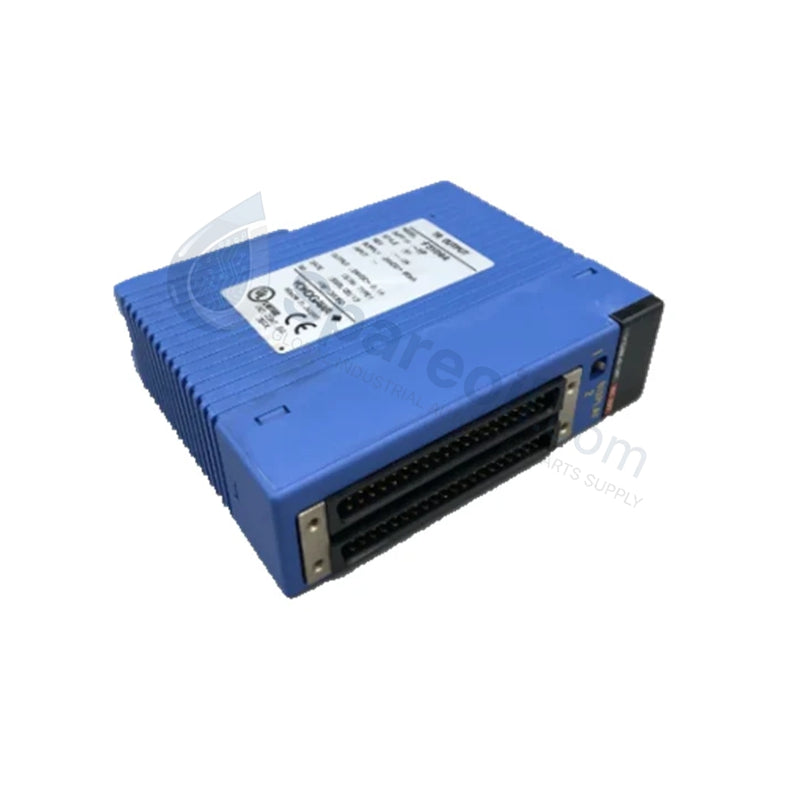

وحدات خرج الترانزستور Yokogawa F3YD64-1P

وحدات خرج الترانزستور Yokogawa F3YD64-1P

التوفر: 99 متوفر في المخزون

تعمل وحدة خرج الترانزستور Yokogawa F3YD64-1P، والمصنفة أيضًا تحت اسم F3YD64، كمكون مادي مخصص لتنفيذ الخرج الرقمي عالي الكثافة ضمن...

رمز المنتج: F3YD64-1P

Manufacturer: Yokogawa
Product No.: F3YD64-1P
Product Type: وحدات إخراج ترانزستور
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 130g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل وحدة خرج الترانزستور Yokogawa F3YD64-1P، والمصنفة أيضًا تحت اسم F3YD64، كمكون مادي مخصص لتنفيذ الخرج الرقمي عالي الكثافة ضمن منصات سلسلة Yokogawa FA-M3 PLC. تم تكوين هذه الوحدة بـ 64 نقطة تحويل بالحالة الصلبة، وتوفر تشغيلًا كهربائيًا مباشرًا للأجهزة الميدانية الخارجية مثل الملفات اللولبية والمرحلات والصمامات.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	F3YD64-1P
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.13 كجم
الأبعاد	28.9 مم × 85.1 مم × 102 مم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	275 مللي أمبير (سحب لوحة خلفية داخلية 5 فولت تيار مستمر)
نوع الخرج	ترانزستور (نوع غاطس)
عدد المخارج	64 نقطة
نوع الخط المشترك	8 نقاط / مشترك (8 نقاط لكل خط مشترك)
طريقة العزل	عزل بموصل ضوئي
الجهد المقاوم	1500 فولت تيار متردد لمدة دقيقة واحدة (الأطراف الخارجية إلى الدائرة الداخلية)
جهد الحمل المقدر	12 إلى 24 فولت تيار مستمر اسمي (نطاق تشغيل 10.2 إلى 26.4 فولت تيار مستمر)
الحد الأقصى لتيار الخرج	0.1 أمبير لكل قناة
زمن الاستجابة	< 0.2 مللي ثانية (كمون التشغيل / الإيقاف)
مصدر طاقة خارجي	12 إلى 24 فولت تيار مستمر، متطلب 95 مللي أمبير

سرعة التحكم الصناعي واتصال اللوحة الخلفية

تم تصميم هذه الوحدة للتوافق مع بنية ناقل اللوحة الخلفية عالية السرعة FA-M3، وتقوم بمعالجة أوامر الخرج بزمن استجابة أقل من 0.2 مللي ثانية، مما يسهل الأداء المحدد للشبكة. يعمل دمج العزل بالموصل الضوئي على إنشاء حاجز كهربائي محلي، مما يمنع الضوضاء الميدانية العابرة من تقليل تراخيص سرعة اتصال ناقل اللوحة الخلفية. يوفر هذا القياس عالي الكثافة 64 نقطة منفصلة ضمن مساحة فتحة واحدة مع الحفاظ على فصل الإشارة عبر شبكة توزيع 8 نقاط لكل مشترك.

الأسئلة الشائعة

س: ما هي المتطلبات والقيود الدقيقة للحمل لاتصال مصدر الطاقة الخارجي؟

ج: يتطلب F3YD64-1P مصدر طاقة خارجي مستقل يعمل بين 12 و 24 فولت تيار مستمر قادر على توفير 95 مللي أمبير على الأقل لتشغيل الموصل الضوئي الداخلي ومراحل تبديل الخرج. يجب الحفاظ على هذا الجهد الخارجي ضمن نطاق التسامح من 10.2 إلى 26.4 فولت تيار مستمر أثناء تبديل الحمل الكامل.

س: كيف يتم توزيع تيار عودة الخط المشترك عبر القنوات الـ 64؟

ج: تقوم الوحدة بتقسيم قنواتها الـ 64 إلى مجموعات من 8 نقاط لكل خط مشترك. يجب ألا يتجاوز الحمل الحالي التراكمي الذي يمر عبر أي دبوس إرجاع مشترك واحد الحد الإجمالي الذي تمليه الأساس البالغ 0.1 أمبير لكل قناة وتصنيفات دبابيس الموصل القياسية.

س: هل يفرض تكوين الغرق قطبية محددة أثناء التثبيت الميداني؟

ج: نعم، كوحدة ترانزستور من النوع الغاطس (NPN)، يجب توصيل الحمل الخارجي بين المسار الموجب لمصدر الطاقة تيار مستمر وطرف خرج الوحدة المحدد. تقوم الوحدة بتبديل الجانب المنخفض من الدائرة إلى الأرض المشتركة عند التنشيط.

إرشادات التثبيت الميداني

توصيل الموصلات وتجريد الأسلاك: قم بإنهاء جميع نقاط الخرج الـ 64 باستخدام واجهة الموصل متعدد الدبابيس عالية الكثافة. تحقق من أن جميع وصلات الأسلاك محكمة وأن توجيه الأسلاك لا يطبق ضغطًا هبوطيًا على الوجه الأمامي للوحدة.
فصل خطوط الإشارة: حافظ على فصل خطوط الخرج الرقمي 12-24 فولت تيار مستمر عن خطوط التيار المتردد عالية الجهد وكابلات محركات المحركات داخل مجاري الأسلاك لمنع الحث الكهرومغناطيسي من إثارة حالات خرج متقطعة.
الإدارة الحرارية في الخزانات: تأكد من وجود مسافة كافية حول رف وحدة FA-M3 الأساسية لاستيعاب ملف تبديد الحرارة البالغ 3 وات للوحدة. حافظ على التوجيه العمودي أثناء تركيب الرف للسماح بتبديد الحرارة بالحمل الحراري دون عوائق.
