وحدة خرج فوكسبورو FBM215/218 RH926SP HART

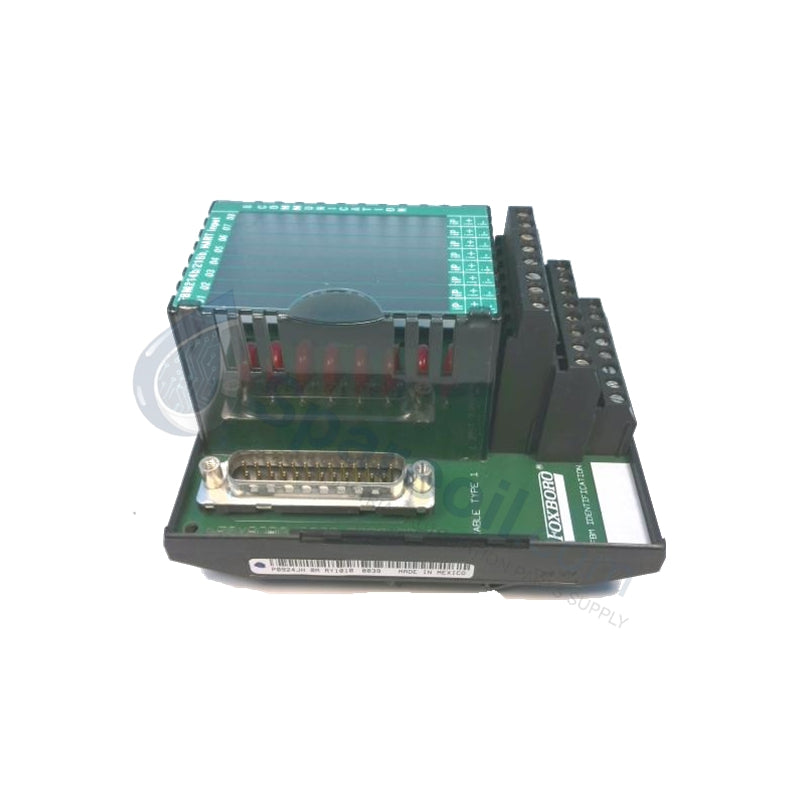

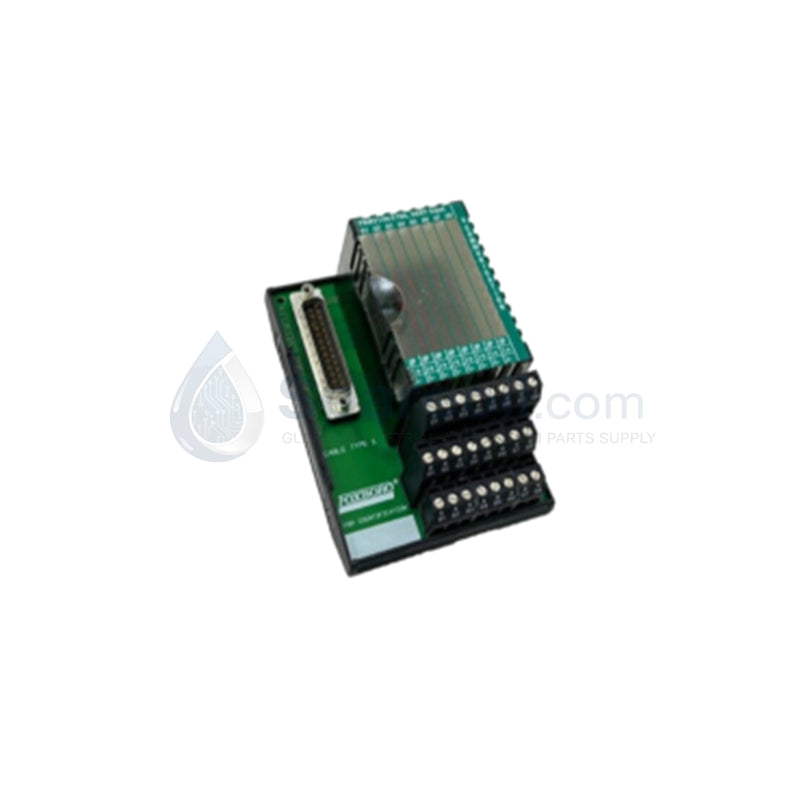

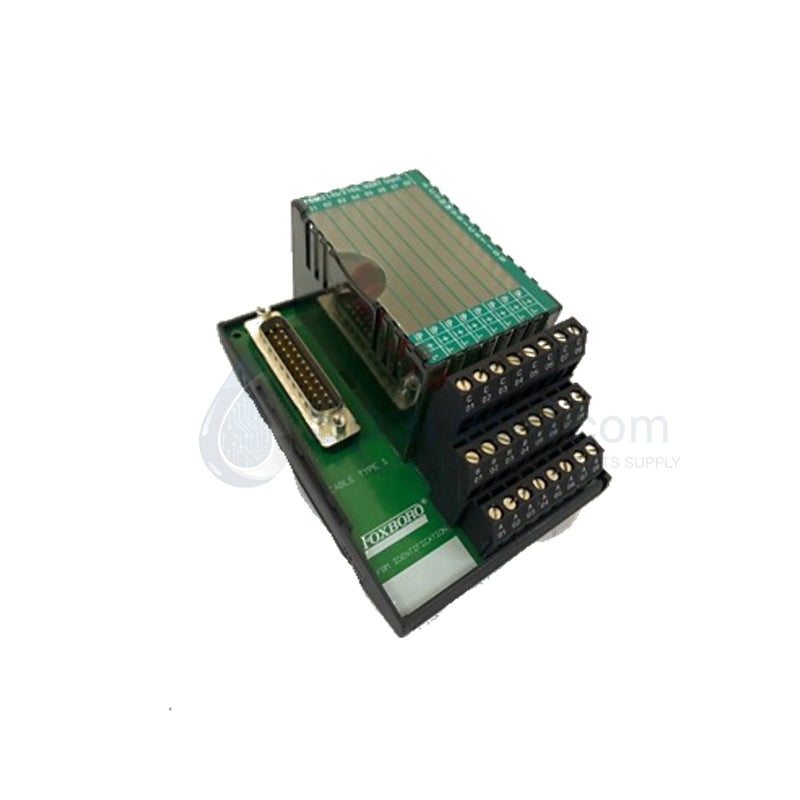

وحدة الواجهة Foxboro FBM215/218 RH926SP من سلسلة I/A بمخرج HART

وحدة الواجهة Foxboro FBM215/218 RH926SP من سلسلة I/A بمخرج HART

التوفر: 10 متوفر في المخزون

وحدة واجهة إخراج Foxboro FBM215/218 RH926SP HART تم تكوين Foxboro FBM215/218 RH926SP (وحدة واجهة إخراج اتصال FBM215/218 HART) لتنفيذ الإشارات...

رمز المنتج: RH926SP

Manufacturer: Foxboro
Product No.: RH926SP
Product Type: وحدات الإخراج التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 180g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة إخراج Foxboro FBM215/218 RH926SP HART

تم تكوين Foxboro FBM215/218 RH926SP (وحدة واجهة إخراج اتصال FBM215/218 HART) لتنفيذ الإشارات بدقة عالية في بنى أنظمة Foxboro I/A Series، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم واجهة الأجهزة ذات 8 قنوات هذه بترجمة خوارزميات التحكم المضيف إلى إشارات تيار 4-20 مللي أمبير بينما تدير في نفس الوقت اتصالات HART الرقمية ثنائية الاتجاه مع أجهزة تحديد المواقع الميدانية الذكية ومحولات الإخراج.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	FBM215/218 RH926SP
العلامة التجارية	Foxboro (Schneider Electric)
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.4 رطل (0.18 كجم)
الأبعاد	حجم Foxboro FBM المعياري القياسي
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	استهلاك طاقة منخفض للوحة الخلفية
توافق النظام	بنية Foxboro I/A Series FBM I/O
عدد القنوات	8 قنوات إخراج معزولة
تنسيق إشارة الإخراج	تناظري 4-20 مللي أمبير مع تراكب HART FSK
نطاق الرطوبة	5% إلى 95% رطوبة نسبية، غير متكثفة
نطاق الارتفاع	-300 إلى +12000 متر
فئة التلوث	فئة G3 بيئة قاسية (ISA S71.04)
مقاومة الاهتزاز	7.5 م/ث2 (0.75 جرام) من 5 إلى 500 هرتز
التركيب	علب DIN Rail مقاس 32 مم و 35 مم
الشهادات	توافق CE، UL، CSA

عزل عملية DCS ونقل بروتوكول HART

يستخدم Foxboro FBM215/218 RH926SP عزلًا من قناة إلى قناة عبر جميع مسارات الإخراج الثمانية لمنع تداخلات حلقة الأرض من إعاقة أوامر تحديد موضع الصمامات. تنقل كل حلقة مستويات تحكم تناظرية مستمرة من 4-20 مللي أمبير بينما تفرض إشارات HART الرقمية بتحويل تردد (FSK) لإعداد تقارير تشخيصية في الوقت الفعلي من الأجهزة الميدانية الذكية. تحمي التجميعات الفرعية للوحات الدوائر المطلية بالطلاء التوافقي المكونات النشطة من المواد المسببة للتآكل في الغلاف الجوي في بيئات صناعية قاسية من فئة ISA S71.04 G3، مما يثبت معاوقة الحلقة عبر دورات تشغيل المصنع المتغيرة.

الأسئلة المتداولة

س: هل يؤدي إزالة خط إشارة إخراج فردي إلى تعطيل اتصال HART على القنوات المجاورة لوحدة FBM215/218 RH926SP؟

ج: لا، تتميز كل قناة من قنوات الإخراج الثماني بعزل كامل من قناة إلى قناة. لا تؤثر انقطاع الدائرة أو ظروف الخطأ في قناة واحدة على دقة الإخراج التناظري أو نقل إشارة HART الرقمية على القنوات المتبقية.

س: ما هي أجهزة التركيب المطلوبة لتثبيت FBM215/218 RH926SP داخل لوحة تحكم صناعية؟

ج: يتم تثبيت غلاف الوحدة مباشرة على قضبان DIN القياسية مقاس 32 مم أو 35 مم داخل حاوية واقية مصنفة IP54 دون الحاجة إلى أقواس محول خاصة.

إرشادات التركيب الميداني

التركيب الميكانيكي: قم بمحاذاة مفتاح قاعدة الوحدة مع قضيب DIN مقاس 32 مم أو 35 مم داخل الحاوية. اضغط بقوة حتى يستقر مزلاج التثبيت في مكانه بشكل نظيف.
إنهاء كابل الإشارة: قم بتوجيه أسلاك حلقة الإخراج عبر قنوات الأسلاك المخصصة. قم بتوصيل الأسلاك الميدانية بالمسامير أو أطراف المشبك الزنبركي المقابلة، مع إحكام المشابك الملولبة إلى 0.5 نيوتن متر (4.4 بوصة-رطل).
توصيل الدرع: قم بإنهاء دروع الكابل الإجمالية عند قضيب التأريض الرئيسي للخزانة. حافظ على استمرارية الدرع حتى الجهاز الميداني، ولكن اترك الدرع غير مؤرض عند الجهاز الميداني للقضاء على تيارات حلقة الأرض المتداولة.
