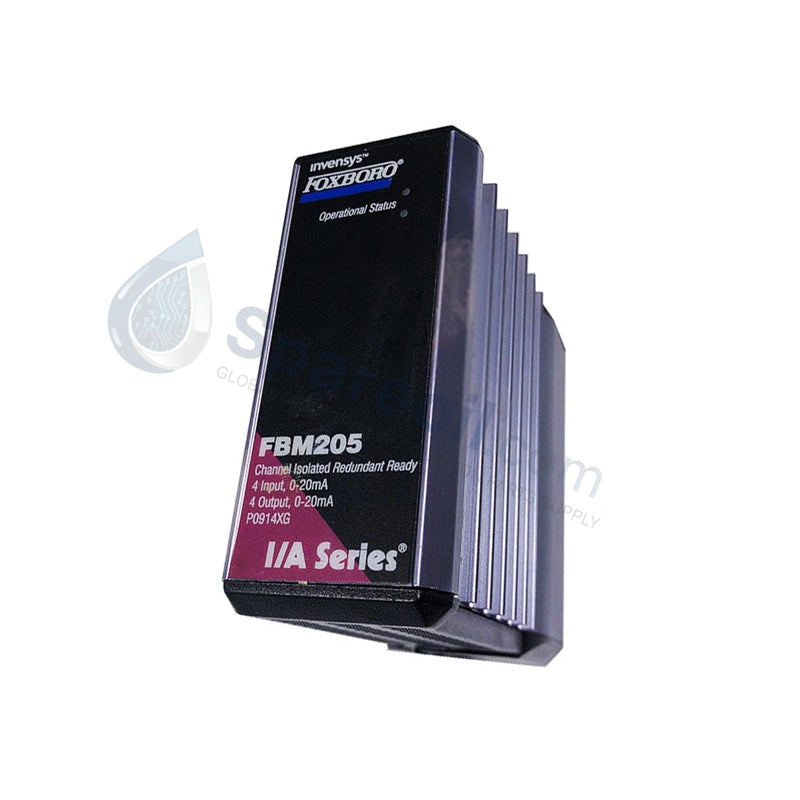

وحدة واجهة الإدخال/الإخراج التناظري الزائدة من Foxboro P0914XN FBM205

وحدة واجهة الإدخال/الإخراج التناظري الزائدة من Foxboro P0914XN FBM205

التوفر: 10 متوفر في المخزون

وحدة واجهة الإدخال/الإخراج التناظري الزائدة عن الحاجة Foxboro P0914XN FBM205 تعمل Foxboro P0914XN، والمُدرجة أيضًا باسم وحدة واجهة الإدخال/الإخراج التناظري...

رمز المنتج: FBM205

Manufacturer: Foxboro
Product No.: FBM205
Product Type: وحدات الإدخال/الإخراج التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة الإدخال/الإخراج التناظري الزائدة عن الحاجة Foxboro P0914XN FBM205

تعمل Foxboro P0914XN، والمُدرجة أيضًا باسم وحدة واجهة الإدخال/الإخراج التناظري الزائدة عن الحاجة FBM205، كمكون أجهزة مخصص لاقتناء إشارات المجال من 0 إلى 20 مللي أمبير تيار مستمر والتحكم في الحلقة ضمن منصات Foxboro Evo و I/A Series DCS.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	P0914XN (FBM205)
العلامة التجارية	Foxboro
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.28 كجم صافي
الأبعاد	10.2 سم × 4.5 سم × 10.4 سم
درجة حرارة التشغيل	-40 إلى +85 درجة مئوية
استهلاك الطاقة	10 وات كحد أقصى (لكل زوج زائد عن الحاجة)
تبديد الحرارة	7 وات كحد أقصى (لكل زوج زائد عن الحاجة)
تكوين الإدخال/الإخراج	4 مدخلات تناظرية زائدة عن الحاجة / 4 مخرجات تناظرية زائدة عن الحاجة
نطاق الإشارة	0 إلى 20.4 مللي أمبير تيار مستمر
دقة الإدخال	+/-0.05% من المدى
دقة الإخراج	+/-0.1% من المدى
واجهة Fieldbus	Fieldbus وحدة زائدة عن الحاجة 2 ميجابت في الثانية (عبر FCM/FCP)
مدخل الطاقة	24 فولت تيار مستمر +5%، -10% (زائد عن الحاجة)

ميزات التحكم في العملية وواجهة DCS

تدمج الوحدة عزلًا غلفانيًا من قناة إلى قناة عبر جميع مسارات الإدخال والإخراج للقضاء على تيارات الحلقة الأرضية ومنع ارتفاعات الجهد من جانب المجال من الوصول إلى اللوحة الخلفية. تعمل الوحدة على شبكة Fieldbus الوحدة الزائدة عن الحاجة بسرعة 2 ميجابت في الثانية، وتستخدم محولات Sigma-Delta عالية الدقة لمعالجة إشارات بروتوكول حلقة HART من 4-20 مللي أمبير ومخرجات التحكم التناظرية مع سلامة إشارة محكمة عبر البيئات الصناعية غير المكيفة.

الأسئلة المتكررة

س: كيف تتعامل FBM205 مع إشارات الخرج إذا انقطع اتصال Fieldbus بسرعة 2 ميجابت في الثانية؟

ج: عند اكتشاف فقدان كامل للاتصال بمعالج التحكم في المجال (FCP)، تقوم الوحدة بتنفيذ منطق الأمان الفاشل المكون. تحتفظ قنوات الخرج التناظري تلقائيًا بآخر حالة تنفيذ صالحة لها أو تنخفض إلى قيمة أمان محددة مسبقًا (مثل 4 مللي أمبير أو 20 مللي أمبير) لمنع حركة المشغل غير المدارة.

س: ما هو الإجراء الميكانيكي لاستبدال وحدة معيبة في زوج زائد عن الحاجة؟

ج: يمكنك فك وإزالة وحدة P0914XN المعيبة مباشرة من اللوحة الأساسية بينما لا يزال الناقل قيد التشغيل. تستمر وحدة الشريك الزائدة عن الحاجة في تشغيل حلقات المجال دون انقطاع، ويقوم النظام تلقائيًا بمزامنة ذاكرة التتبع مع الوحدة البديلة عند الإدخال.

إرشادات التركيب الميداني

تثبيت اللوحة الأساسية والتأريض: قم بتثبيت الوحدة بإحكام في فتحة اللوحة الأساسية حتى يتم تثبيت أذرع القفل. تأكد من توصيل شريط تأريض اللوحة الأساسية مباشرة بسكة التأريض الوقائية الرئيسية للخزانة باستخدام كابل نحاسي سميك.
توصيل الأسلاك الميدانية والدرع: قم بإنهاء أسلاك المجال من 0-20 مللي أمبير في مجموعة الإنهاء المقابلة (TA). قم بتجريد دروع كابل الإشارة وتنظيفها وتأريضها من طرف واحد فقط لمنع ضوضاء الأرض التفاضلية على قنوات الإدخال التناظرية.
توزيع مصدر الطاقة: قم بتوصيل خطوط تغذية زائدة عن الحاجة مستقلة بجهد 24 فولت تيار مستمر بأطراف الطاقة في اللوحة الأساسية. تحقق من بقاء جهد الإدخال ضمن نطاق التشغيل من 21.6 فولت تيار مستمر إلى 25.2 فولت تيار مستمر قبل تنشيط الوحدة.
