وحدات الإدخال/الإخراج المنفصلة من سلسلة Foxboro RH927AF I/A

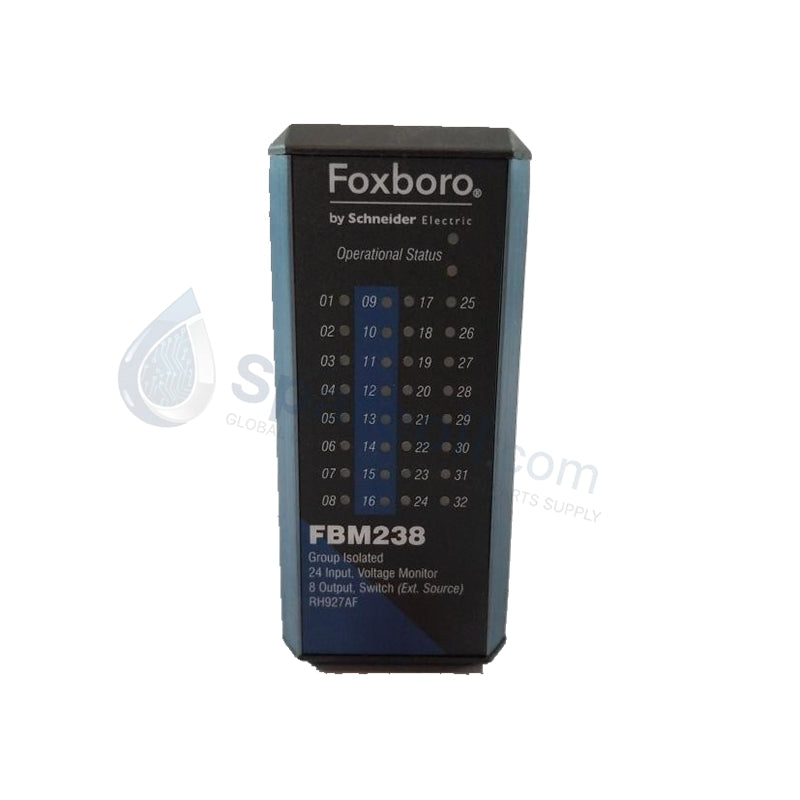

تم تكوين وحدة Foxboro RH927AF (وحدة الإدخال/الإخراج المنفصلة FBM238) لمراقبة جهد الإشارة المنفصلة واستشعار الحالة في منصات Foxboro Evo، وهي توفر تنفيذًا ماديًا وكهربائيًا مباشرًا. تدير الوحدة 32 قناة معزولة بشكل جماعي لربط ملامسات مفاتيح الحقل، وملاحظات الملف اللولبي، وإشارات تشغيل المحرك مباشرة بشبكة التحكم.
توضيح اللاحقة ومصفوفة النموذج
تستخدم منصة FBM238 أرقام أجزاء محددة لتحديد مراجعات الأجهزة، وتوافق لوحة القاعدة، وخيارات الطلاء المطابق:
- FBM238 / RH927AF: رمز الطلب الأساسي يمثل وحدة الإدخال/الإخراج المنفصلة ذات 32 قناة مع طلاء مطابق G3.
- P0927AF: رقم جزء تصنيع وتجميع لوحة قاعدة بديل يتوافق مع كتلة الأجهزة المادية RH927AF.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | RH927AF (FBM238 / P0927AF) |
| العلامة التجارية | فوكسبورو |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.32 كجم |
| الأبعاد | 4.5 سم × 11.5 سم × 11 سم |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | حمولة إمداد الناقل الخلفي القياسية |
| عدد القنوات | 32 قناة منفصلة معزولة جماعياً |
| الوظيفة | مراقبة جهد الإدخال/الإخراج المنفصل |
| الاتصال | واجهة الناقل الميداني للوحدة الاحتياطية |
| العزل | عزل من المجموعة إلى النظام ومن القناة إلى النظام |
| الحماية البيئية | طلاء مطابق G3 |
ملفات تعريف التحكم في العمليات وعزل القنوات
تدمج الوحدة حواجز عزل جلفاني من القناة إلى النظام ومن المجموعة إلى النظام لمنع ارتفاعات الجهد العابرة من إتلاف الناقل الميداني للنظام الداخلي. علاوة على ذلك، تتعامل قنوات المعالجة المنفصلة الـ 32 مع إغلاقات التلامس الحتمية وانتقالات حالة الجهد، وتنقل إطارات الحالة في الوقت الفعلي عبر واجهة الناقل الميداني الزائدة إلى معالج التحكم دون إدخال تأخير في الحلقة.
الأسئلة الشائعة
س: هل تدعم وحدة RH927AF الإدخال والإزالة المباشرة أثناء عمليات العملية؟
ج: نعم، تسمح بنية FBM238 بالتبديل السريع تحت طاقة اللوحة الخلفية المباشرة. عند نشرها في تكوين احتياطي متسامح مع الأخطاء لوحدة مزدوجة، يمكنك استبدال وحدة واحدة دون مقاطعة مسح الإشارة النشط أو التأثير على منطق معالج التحكم المنفذ.
س: كيف تتصل RH927AF بمفاتيح الحقل والمحركات؟
ج: تتطلب الوحدة عالية الكثافة ذات 32 قناة مجموعة إنهاء Foxboro (TA) مخصصة ومتوافقة مع الدبوس. تتصل كابلات الحقل بأطراف اللولب أو الزنبرك في TA، والتي تمرر الإشارات إلى وحدة FBM238 عبر كابل متعدد الموصلات موحد.
إرشادات التثبيت الميداني
أولاً، تأكد من أن فتحة لوحة قاعدة الناقل الميداني نظيفة وخالية من الغبار أو الحطام المعدني قبل توصيل الجهاز. قم بتثبيت الوحدة على لوحة القاعدة المثبتة على سكة DIN عن طريق محاذاة ألسنة القفل والضغط بقوة حتى يتم تثبيت المزلاج في موضعه.
بعد ذلك، قم بتنفيذ بروتوكولات حماية الكابلات المناسبة. قم بتأريض جميع دروع الأسلاك الميدانية في نقطة مخصصة واحدة على شريط تأريض النظام لمنع حلقات التأريض. حافظ على فجوة لا تقل عن 200 مم بين كابلات إشارة الناقل الميداني منخفضة الجهد وخطوط طاقة التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي.
أخيرًا، تأكد من وجود 5 خيوط ربط على الأقل عند توصيل الأنابيب بصناديق التوصيل الميدانية، وتأكد من أن خلوص تدفق الهواء في الخزانة يبقى فوق 50 مم حول فتحات المشتت الحراري للوحدة للحفاظ على تبديد حراري فعال.
