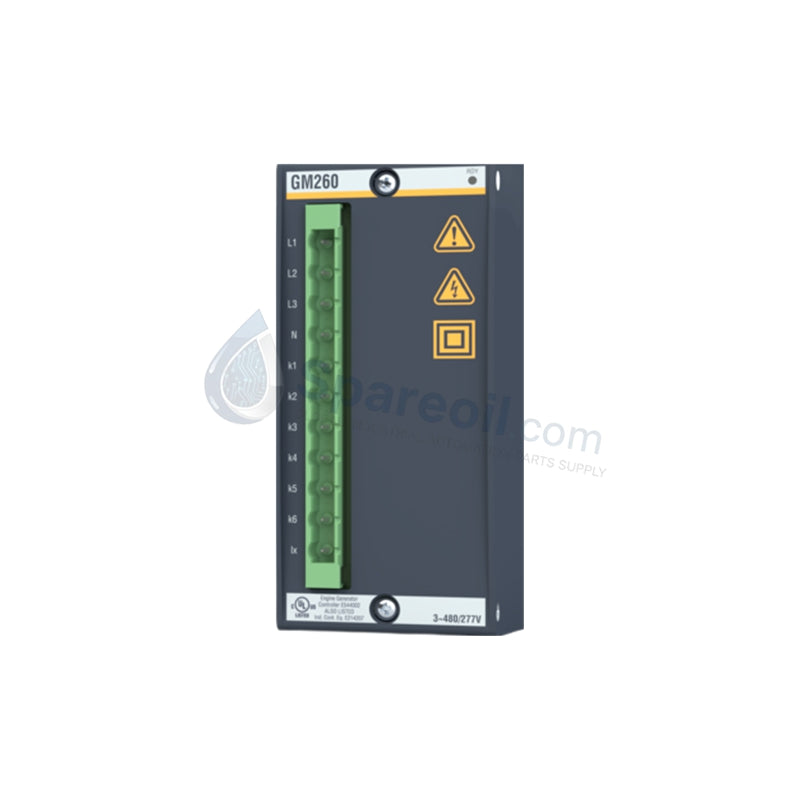

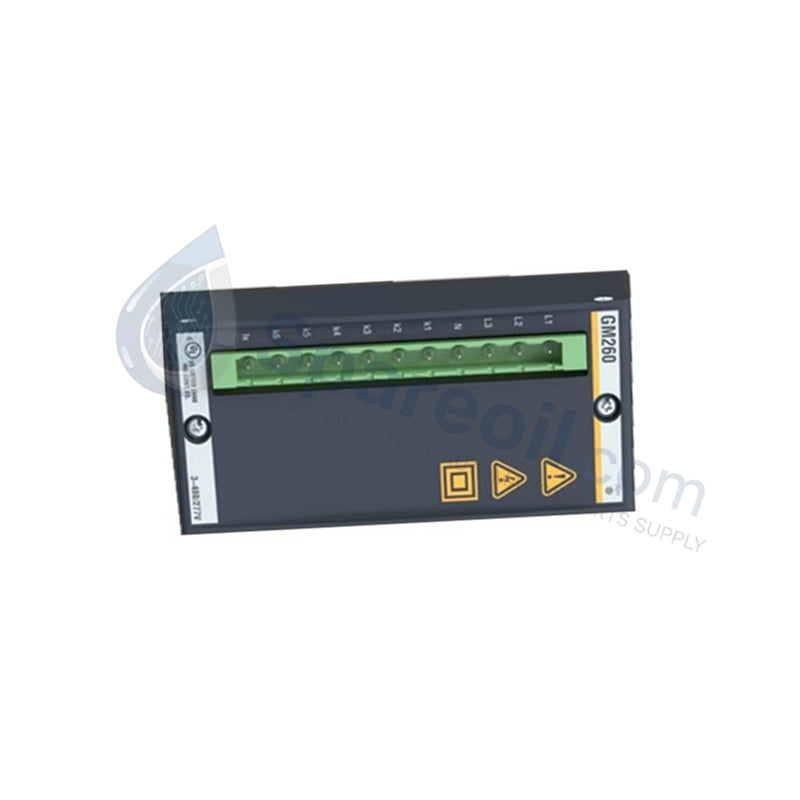

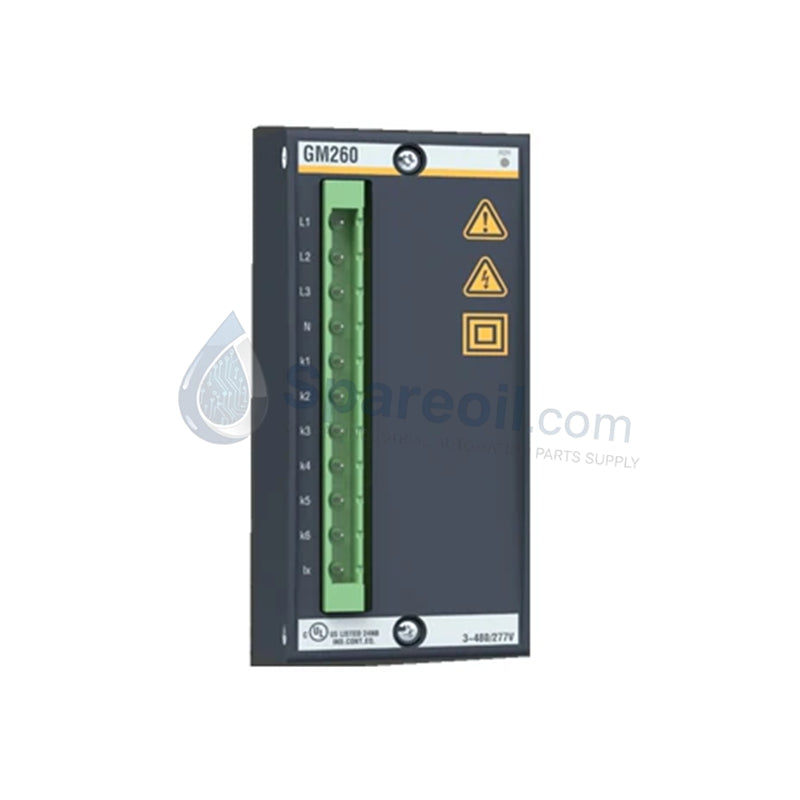

بطاقة PLC لعداد الطاقة رباعي الأرباع GM260 Bachmann

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل Bachmann GM260 كوحدة اكتساب عالية السرعة والدقة للشبكات الكهربائية ثلاثية الطور ضمن بيئة الأتمتة M1....

رمز المنتج: GM260

Manufacturer: Bachmann
Product No.: GM260
Product Type: أنظمة مراقبة الشبكة
Product Origin: Germany
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل Bachmann GM260 كوحدة اكتساب عالية السرعة والدقة للشبكات الكهربائية ثلاثية الطور ضمن بيئة الأتمتة M1. تتيح المراقبة المتزامنة لفرعين منفصلين ثلاثيي الأطوار من نقطة مرجعية جهد واحدة، مع حساب قيم RMS الحقيقية عبر الإنترنت. تؤدي هذه الوحدة تحليلاً توافقيًا متقدمًا يصل إلى التوافقي الأربعين، مما يوفر بيانات أساسية لتقييم جودة الطاقة في توربينات الرياح ومحطات الطاقة الكهرومائية والشبكات المصغرة الصناعية. نحن نوفر هذه الوحدة في حالةجديدة تمامًا 100%، مما يضمن دقة قياس معملية لأصول توليد الطاقة الحيوية لديك.

المواصفات الفنية

تدمج GM260 تحويل A/D بدقة 16 بت مع معالجة إشارات رقمية عالية السرعة لتقييم متغيرات الشبكة المعقدة في الوقت الفعلي.

المعلمة	تفاصيل المواصفات
الشركة المصنعة	Bachmann electronic GmbH
رقم الموديل	GM260
نوع القياس	3 مراحل (فرعان منفصلان عبر نقطة جهد واحدة)
مدخل الجهد	حتى 690 فولت تيار متردد (اسمي)، معزول جلفانيًا
مدخل التيار	مدخلات CT (1 أمبير / 5 أمبير اسمي)
وضع الحساب	RMS حقيقي بما في ذلك التوافقيات (حتى التوافقي الأربعين)
نطاق التردد	10 هرتز - 1 كيلو هرتز
الدقة	±0.1% من المقياس الكامل
عد الطاقة	2 × عدادات طاقة رباعية الأرباع مدمجة
كشف الحماية	الجهد والتردد الزائد/الناقص، عدم توازن الطور
الدقة	تحويل A/D بدقة 16 بت
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

المزايا الهندسية

يحل معمارية GM260 محل العديد من عدادات الطاقة المرحلات الوقائية المستقلة عن طريق دمج جميع وظائف مراقبة الشبكة في اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC).

تحليل توافقي متقدم: على عكس البطاقات التناظرية القياسية، تحسب GM260 التوافقيات حتى المرتبة الأربعين عبر الإنترنت. يتيح ذلك للمهندسين اكتشاف تداخل الأحمال غير الخطية ومنع الفشل المبكر للمعدات الناجم عن التشوه التوافقي الكلي (THD) في المصانع الصناعية.
عداد طاقة رباعي الأرباع مزدوج: تدمج الوحدة عدادين منفصلين رباعيي الأرباع، يقيسان الطاقة النشطة والتفاعلية والظاهرية في اتجاهات الاستهلاك والتوليد على حد سواء. يثبت هذا أهميته لأنظمة الطاقة المتجددة التي تتأرجح بين التغذية المتصلة بالشبكة والاستهلاك المحلي.
حماية المولدات المتزامنة: تكتشف الخوارزميات المدمجة عدم توازن الطور وتغيرات التردد على الفور. تسمح هذه الميزات لـ GM260 بالعمل كواجهة حماية عالية السرعة، مما يؤدي إلى إيقاف التشغيل الآمن أو تقليل الحمل بشكل أسرع من المرحلات الخارجية التقليدية.
عزل جلفاني عالي الجهد: تستخدم مدخلات التيار المتردد المباشرة 690 فولت عزلًا جلفانيًا عالي الجودة لحماية ناقل نظام M1. يلغي هذا التصميم الحاجة إلى محولات جهد خارجية لشبكات 690 فولت الصناعية القياسية، مما يوفر مساحة الخزانة ويقلل من أخطاء الأسلاك.
مزامنة شبكة حتمية: تدعم الوحدة مزامنة المولد مع الشبكة من خلال توفير بيانات زاوية الطور والتردد الدقيقة لوحدة المعالجة المركزية. يتيح ذلك التوازي السلس للمولدات في تحديد المواقع الديناميكي البحري أو أنظمة الطاقة اللامركزية.

الأسئلة الشائعة

هل يمكنني مراقبة مولدين مختلفين باستخدام GM260 واحد؟

تراقب GM260 فرعين تيارين منفصلين ولكنها تشارك نقطة مراقبة جهد مشتركة. إذا كانت مولداتك تشترك في جهد قضيب التوزيع المشترك، يمكنك الحصول على بيانات التيار لكلاهما في وقت واحد.
هل تتطلب الوحدة محولات تيار خارجية (CTs)؟

نعم. تستخدم مدخلات التيار إشارات ثانوية قياسية 1 أمبير أو 5 أمبير من محولات التيار الخارجية. يجب عليك تكوين نسبة CT داخل برنامج Bachmann لضمان القياس الدقيق لقيم التيار الأولية.
كيف تتعامل الوحدة مع العابرات عالية التردد؟

يلتقط تحويل A/D بدقة 16 بت ونطاق التردد 1 كيلو هرتز التقلبات السريعة. ومع ذلك، بالنسبة للعابرات بمستوى ضربات البرق، يجب عليك تثبيت أجهزة حماية من زيادة التيار الخارجية القياسية (SPDs) في اتجاه التيار قبل مدخلات الجهد.
هل تتوافق GM260 مع IEC 61850؟

عند الاقتران بمعالج اتصالات Bachmann مناسب (مثل وحدة المعالجة المركزية من سلسلة MPC)، يمكن تعيين البيانات التي يتم الحصول عليها بواسطة GM260 لكائنات بيانات IEC 61850 لأتمتة المحطات الفرعية وتكامل الشبكة الذكية.
