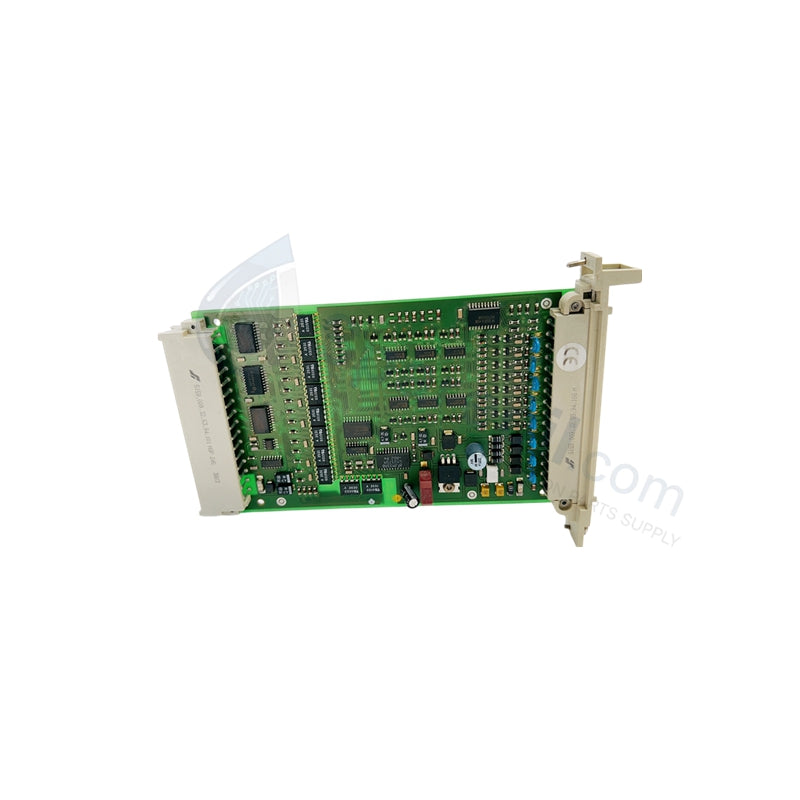

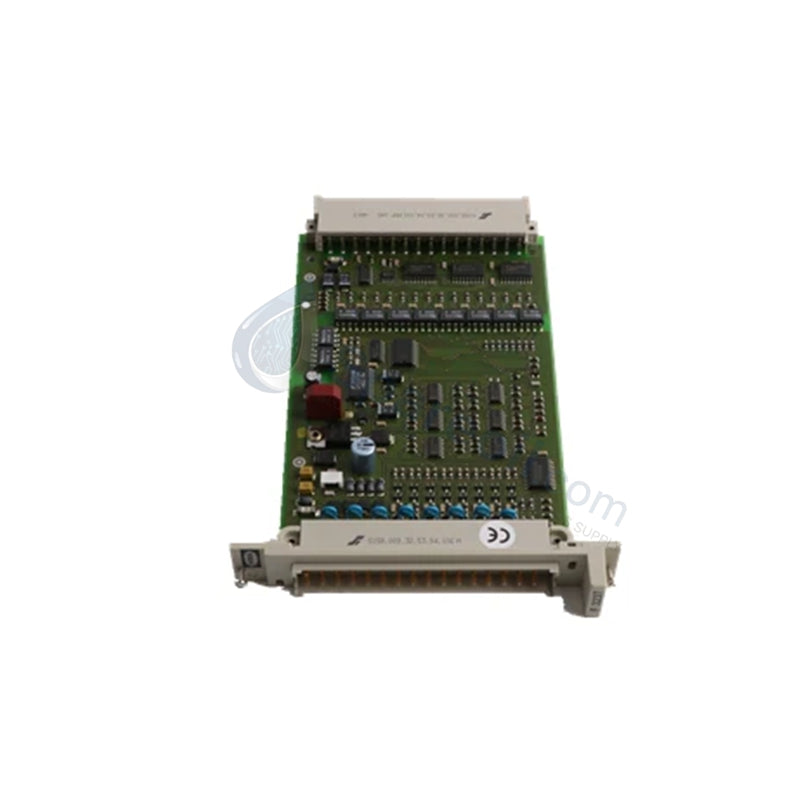

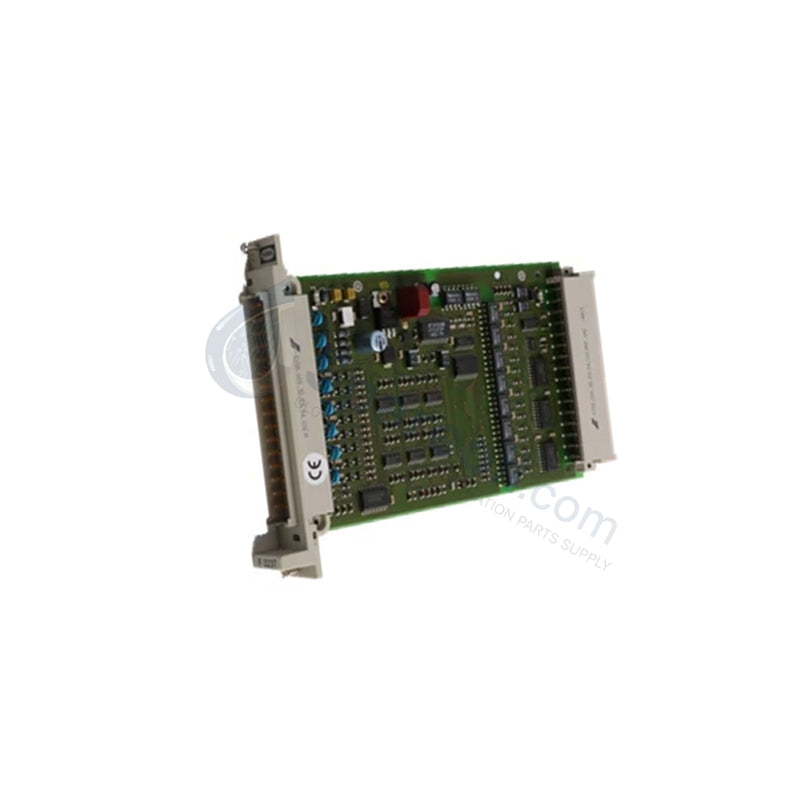

HIMA F 8203 HIMatrix HIQuad ورقة بيانات الدليل الفني

التوفر: 99 متوفر في المخزون

سلسلة السلامة HIMA F8203 HIMatrix/HIQuad يُعد HIMA F8203، والمُفهرس أيضًا كوحدة الإدخال/الإخراج عن بُعد F8203، بمثابة وحدة الإدخال الرقمي (DI)...

رمز المنتج: F8203

Manufacturer: HIMA
Product No.: F8203
Product Type: بطاقات الإدخال/الإخراج الرقمية
Product Origin: Germany
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

سلسلة السلامة HIMA F8203 HIMatrix/HIQuad

يُعد HIMA F8203، والمُفهرس أيضًا كوحدة الإدخال/الإخراج عن بُعد F8203، بمثابة وحدة الإدخال الرقمي (DI) F8203 الرئيسية المستخدمة لتنفيذ التقاط الإشارة المنفصلة والاتصال المتعلق بالسلامة عبر شبكات HIMatrix وHIQuad.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	F8203
العلامة التجارية	HIMA
المنشأ	ألمانيا
الوزن	0.25 كجم (0.3 كجم إجمالي)
الأبعاد	216 × 130 × 30 مم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	24 فولت تيار مستمر اسميًا عبر اللوحة الخلفية
قنوات الإدخال	32 مدخلًا رقميًا
نوع الإدخال	لا يوجد جهد، معزول
بروتوكول الاتصال	Safeethernet
زمن الاستجابة	أقل من أو يساوي 10 مللي ثانية
التشخيصات	اختبار ذاتي مدمج، كشف الدائرة القصيرة والدائرة المفتوحة
العزل	1500 فولت RMS قناة إلى أرضي
شهادة السلامة	SIL 3 (IEC 61508)، معتمد من TUV
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
تحمل الرطوبة	5-95% رطوبة نسبية، غير متكثفة
التركيب	تركيب على الرف (رف فرعي HIQuad)
فئة الحماية	IP20
عمر الخدمة	أكثر من 15 عامًا في ظل الظروف القياسية

التحكم في السلامة عالية الموثوقية (SIS)

يتضمن تصميم الوحدة معايير شهادة SIL 3 لإنشاء تكامل حلقة السلامة الكاملة عبر الطبقات الفيزيائية للشبكة المحلية. تنفذ واجهة بيانات النظام عمليات إرسال حزم البيانات المحددة عبر طبقة بروتوكول Safeethernet، مما يمنع تلف البيانات عبر مجموعات الرفوف الفرعية الموزعة. يستفيد إطار المنطق الداخلي من حلقة تصويت بنية التكرار الثلاثي للوحدات (TMR) 2 من 3 لتقييم حالات الإشارة الواردة، جنبًا إلى جنب مع العزل الغلفاني عالي الجودة لفرض تنفيذ فوري لحالة الأمان عند حدوث حالات شذوذ مشتركة في زيادة الطاقة.

الأسئلة المتكررة

س: هل تدعم وحدة F8203 التبديل السريع داخل رف فرعي HIQuad مباشر؟

ج: نعم، يمكن إزالة الوحدة وإدخالها في ظل ظروف تشغيل الرف المباشر دون تعطيل روابط اتصال Safeethernet النشطة أو تنفيذ منطق السلامة على الوحدات المجاورة.

س: كيف تعزل الوحدة الاضطرابات الخطية التي تحدث في حلقات الإدخال الـ 32 التي لا تحتوي على جهد؟

ج: يتميز تصميم الدائرة الفيزيائية بحواجز عزل بصرية مصنفة حتى 1500 فولت RMS قناة إلى أرضي، مما يوقف الضوضاء الكهربائية الخارجية قبل أن تصل إلى ناقل المعالج الداخلي.

إرشادات التركيب الميداني

قم بتحريك بطاقة الوحدة على طول قضبان التوجيه المخصصة لهيكل الرف الفرعي HIQuad، وقم بتثبيت براغي لوحة الواجهة للوحدة لتأكيد التوصيل الكامل لقابس الاتصال الخلفي متعدد المسامير. قم بتوجيه جميع خطوط إدخال الحقل المنفصلة 24 فولت تيار مستمر داخل صواني الأسلاك منخفضة الجهد المخصصة، مع فرض أنماط فصل صارمة عن موصلات محركات التيار المتردد ثلاثية الأطوار عالية الطاقة. يجب توصيل طبقات درع تصريف كابل الإشارة مباشرة بقضيب ناقل التأريض الرئيسي للسلامة في نقطة توصيل واحدة. حافظ على فواصل التباعد الاسمي للتهوية عبر أعمدة هيكل الحاوية لمنع تراكم الحرارة داخل إطار الأجهزة IP20.
