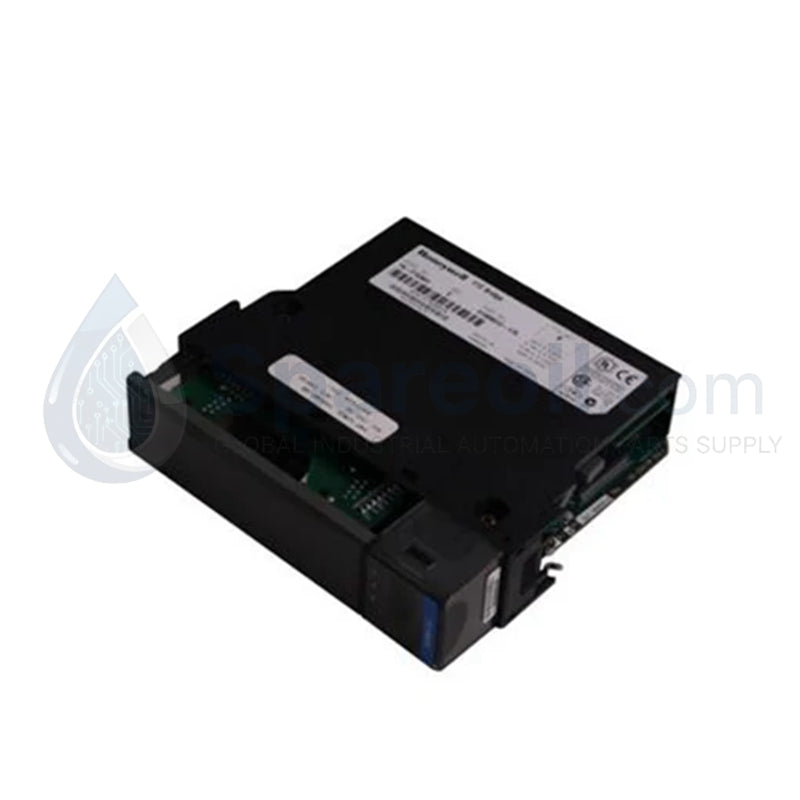

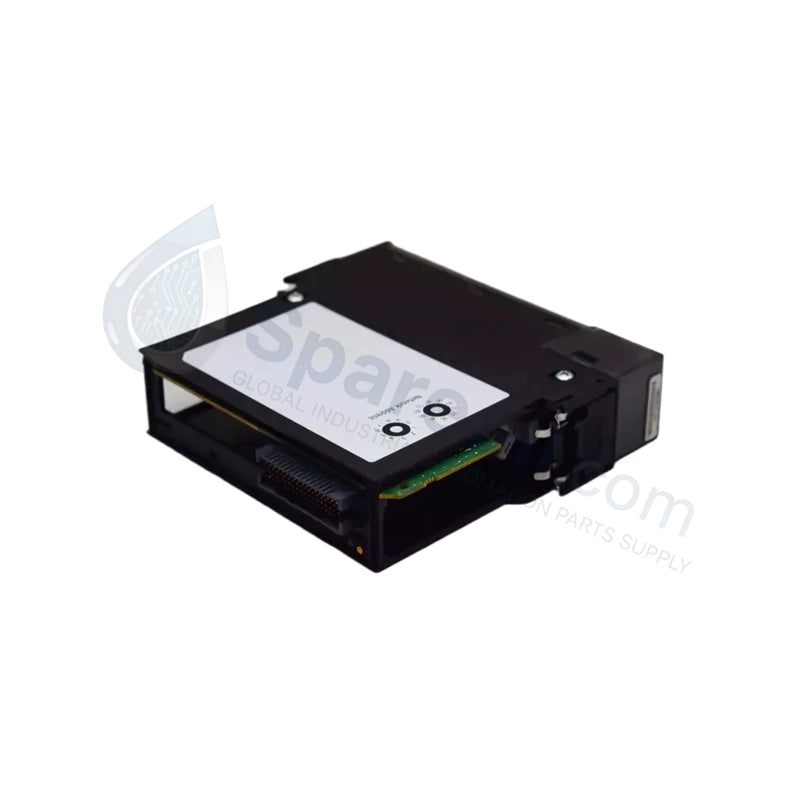

بطاقة إدخال تناظري عالية المستوى 16 بت من Honeywell TC-IAH161

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة Honeywell TC-IAH161 كواجهة رئيسية لاكتساب البيانات عالية الكثافة لمنصات التحكم Experion PKS وC200 وC300....

رمز المنتج: TC-IAH16I

Manufacturer: Honeywell
Product No.: TC-IAH16I
Product Type: وحدة الإدخال التناظري
Product Origin: USA
Payment:T/T, Western Union
Weight: 610g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة Honeywell TC-IAH161 كواجهة رئيسية لاكتساب البيانات عالية الكثافة لمنصات التحكم Experion PKS وC200 وC300. تتميز هذه الوحدة الجديدة والأصلية 100% بـ 16 قناة إدخال تماثلي أحادي الطرف عالي المستوى، مما يوفر الرابط الحيوي بين مرسلات الحقل ووحدة التحكم في العملية. تستخدم محولًا مخصصًا من 16 بت تناظري إلى رقمي لرقمنة المتغيرات مثل الضغط والتدفق ودرجة الحرارة بدقة متناهية. صُممت TC-IAH161 لتلبية المتطلبات الصارمة لقطاعات النفط والغاز والمواد الكيميائية، وتضمن نشر البيانات بشكل حتمي كل 250 مللي ثانية، مما يسمح لحلقات PID بالحفاظ على نقاط الضبط المثلى حتى في ظروف العملية المتقلبة.

المواصفات الفنية

الميزة	تفاصيل المواصفات
الشركة المصنعة	هانيويل (Honeywell)
رقم الطراز	TC-IAH161
عدد القنوات	16 مدخلاً أحادي الطرف
دقة A/D	16 بت (لكل قناة)
معدل نشر البيانات	250 مللي ثانية
نطاقات الجهد	±10.25 فولت، 0–10.25 فولت، 0–5.125 فولت
نطاق التيار	0–20.5 مللي أمبير (مقاوم دقيق داخلي 249 أوم)
مقاومة الإدخال	> 1.0 ميجا أوم (جهد) / 249 أوم (تيار)
تصنيف العزل	2550 VDC (من جانب المستخدم إلى جانب النظام)
مناعة RFI	< 2.0% خطأ عند 10 فولت/متر (80 ميجاهرتز إلى 1000 ميجاهرتز)
تبديد الطاقة	4.1 واط كحد أقصى
الإنهاء	كتلة طرفية TC-TBCH ذات 36 موضعًا

المزايا الهندسية

رفض الضوضاء الفائق: تتضمن وحدة TC-IAH161 نطاقًا تردديًا للقناة محسنًا يبلغ 20 هرتز (نقطة -3 ديسيبل). يقوم هذا الترشيح على مستوى الأجهزة برفض الضوضاء الكهربائية عالية التردد بشكل فعال، مما يضمن عدم تسبب التداخل الكهرومغناطيسي من محركات الجهد العالي القريبة في إفساد قياسات العملية الحساسة.
تكييف إشارة مرن: تستوعب الوحدة إشارات الجهد والتيار بشكل أصلي. باستخدام المقاوم الدقيق المدمج بقيمة 249 أوم، يمكن للمهندسين الانتقال من مراقبة 0-10 فولت إلى حلقات 4-20 مللي أمبير دون تركيب مقاومات تحويل خارجية، مما يبسط أسلاك الخزانة ويقلل من نقاط الفشل المحتملة.
حماية جلفانية عالية الجودة: مع تصنيف عزل يبلغ 2550 VDC، تحمي الوحدة وصلة الإدخال/الإخراج الداخلية ومنطق اللوحة الخلفية من ارتفاعات التيار في جانب الحقل. يمنع هذا العزل القوي حلقات الأرضية والاضطرابات الناتجة عن البرق من إتلاف نوى وحدة التحكم C300 أو C200 باهظة الثمن.
إدارة حرارية محسنة: تحد الوحدة من تبديد الطاقة إلى حد أقصى يبلغ 4.1 واط. يمنع هذا الملف الشخصي للطاقة الفعال النقاط الساخنة الموضعية داخل هيكل الإدخال/الإخراج، مما يعزز متوسط الوقت بين الفشل (MTBF) للوحدات المجاورة ويقلل من إجمالي متطلبات التبريد لغرفة التحكم.

الأسئلة الشائعة

هل يمكنني استخدام TC-IAH161 مع الكتلة الطرفية TC-TBNH؟

لا. تتطلب TC-IAH161 بشكل خاص الكتلة الطرفية TC-TBCH ذات 36 موضعًا لضمان محاذاة الدبابيس الصحيحة وسلامة الإشارة لجميع القنوات الـ 16. قد يؤدي استخدام كتلة غير متوافقة إلى أخطاء في الأسلاك أو فقدان إشارة متقطع.

هل تدعم الوحدة اتصال HART؟

وحدة TC-IAH161 هي وحدة إدخال تناظري قياسية عالية المستوى تركز على إشارات 4-20mA/الجهد الدقيقة. للتطبيقات التي تتطلب تشخيصات رقمية بتقنية HART، نوصي بوحدة Honeywell TC-HAI161 أو وحدات أخرى مماثلة تدعم HART.

كيف أقوم بتكوين نطاق الإدخال لقنوات محددة؟

يمكنك تحديد نطاقات الإدخال (±10.25 فولت، 0–5.125 فولت، إلخ) من خلال برنامج Honeywell Experion PKS Configuration Studio. تتيح كل قناة اختيارًا مستقلاً للمقياس والنطاق بناءً على ملف تعريف جهاز الإرسال الحقلي المحدد.

هل المقاوم 249 أوم متين بما يكفي للدوائر القصيرة بجهد 24 فولت؟

يتعامل المقاوم الدقيق الداخلي مع الإشارة القياسية 0-20.5 مللي أمبير. ومع ذلك، قد يؤدي التعرض المباشر المطول لجهد 24 فولت تيار مستمر بدون جهاز إرسال حلقي إلى ارتفاع درجة الحرارة. تأكد دائمًا من أن الأسلاك الميدانية تتبع إرشادات الصمامات الموصى بها أو حماية الحد من التيار.
