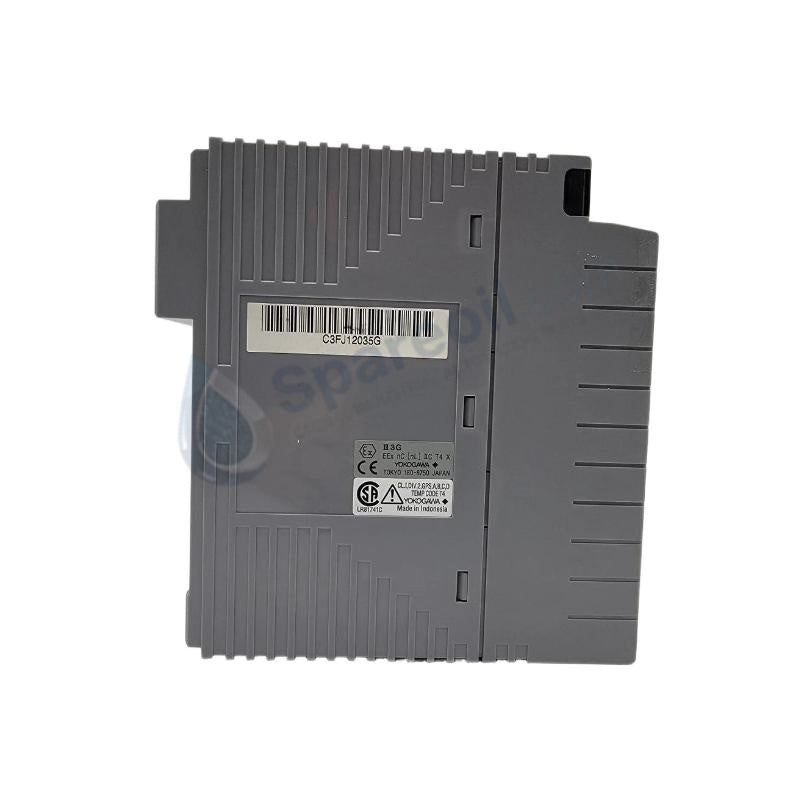

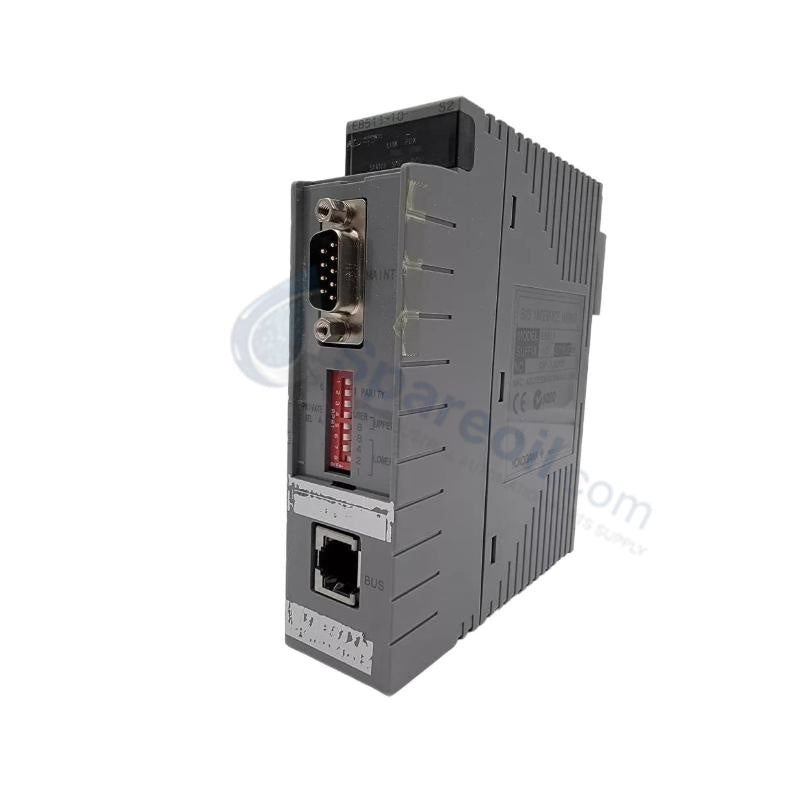

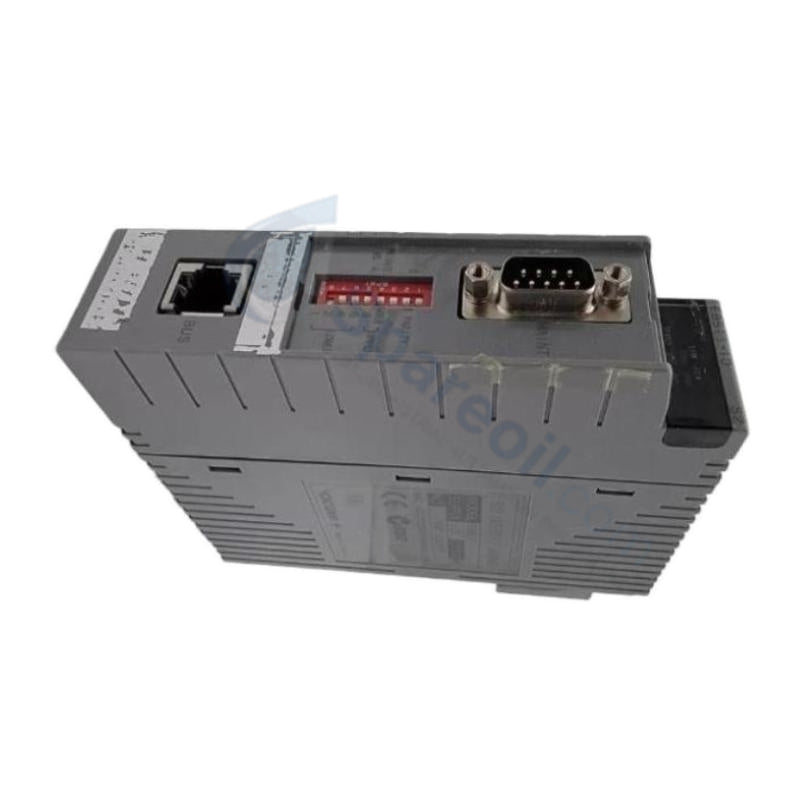

وحدة واجهة الاتصال Yokogawa EB511-10 S2
تعمل Yokogawa EB511-10 S2، المصنفة أيضًا كوحدة واجهة الاتصال EB511-10، كمكون أجهزة مخصص لتوسيع ناقل عالي السرعة محدد ضمن منصات CENTUM VP و CENTUM CS 3000. يقوم المهندسون بتثبيت وحدة واجهة العقدة هذه مباشرة في وحدات عقدة الإدخال/الإخراج لربط إشارات اللوحة الخلفية بوحدة التحكم الميدانية (FCU) عبر كابلات ناقل ESB القياسية. ترسل الوحدة متغيرات العملية وأوامر التحكم بمعدل بيانات ثابت يبلغ 128 ميجابت في الثانية عبر ما يصل إلى 8 وحدات إدخال/إخراج متصلة لكل عقدة، وتدعم مسارات ناقل مزدوجة متكررة عبر مسافات تصل إلى 10 أمتار.
تفكيك اللاحقة ومصفوفة النموذج
| الرمز | المواصفات |
|---|---|
| EB511 | نموذج قاعدة وحدة واجهة ناقل ESB |
| -1 | نوع منفذ اتصال واحد |
| 0 | دائما 0 |
| S2 | النمط 2 |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | EB511-10 S2 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 127 × 25 × 127 مم |
| درجة حرارة التشغيل | 0 إلى +50 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر اسمي (تقريبا 0.5 أمبير سحب تيار) |
| واجهة الاتصال | ESB (ناقل تسلسلي ممتد) |
| سرعة الإرسال | 128 ميجابت في الثانية محددة |
| أقصى مسافة للكابل | 10 م |
| سعة التوسع | ما يصل إلى 8 وحدات إدخال/إخراج لكل عقدة؛ وما يصل إلى 9 عقد لكل وحدة تحكم ميدانية (FCU) |
| تكرار الناقل | يدعم تكوينات ناقل مزدوجة متكررة |
| العزل الكهربائي | 500 فولت تيار متردد بين واجهة الناقل والمنطق الداخلي |
بروتوكول حلقة HART 4-20 مللي أمبير وعزل القناة إلى القناة
توجه وحدة الاتصال القياس عن بعد الميداني الذي تم جمعه من بطاقات الإدخال/الإخراج التناظرية مباشرة إلى اللوحة الخلفية ESB ذات 128 ميجابت في الثانية والمحددة. تفصل حواجز العزل الغلفاني 500 فولت تيار متردد الداخلية واجهة الاتصالات التسلسلية عالية السرعة عن شبكات طاقة منطق اللوحة الخلفية. يمنع هيكل العزل هذا فروق الجهد الأرضي والاضطرابات الخطية على قنوات بروتوكول حلقة HART 4-20 مللي أمبير المتصلة من تدهور سلامة الإرسال الرقمي بين وحدة العقدة ووحدة التحكم الميدانية الرئيسية.
الأسئلة المتداولة
س: ما هي سرعة الإرسال التي تنفذها الوحدة عبر بنية ناقل ESB؟
ج: تنفذ الوحدة عمليات نقل بيانات محددة بسرعة ثابتة تبلغ 128 ميجابت في الثانية لمزامنة صور ذاكرة الإدخال/الإخراج للعقدة مع وحدة التحكم الميدانية.
س: كيف يحافظ الجهاز على سلامة اتصالات الناقل إذا انقطع كابل واحد في إعداد متكرر؟
ج: في تكوينات ناقل ESB المزدوجة المتكررة، تراقب الدوائر المنطقية المدمجة إشارات الناقل باستمرار وتقوم بتحويل حركة البيانات إلى خط الناقل الثانوي في غضون مللي ثانية دون مقاطعة حلقات التحكم في العملية.
س: هل يمكن لفنيي الصيانة استبدال الوحدة بينما تظل بقية العقدة تحت الطاقة؟
ج: يعتمد الاستبدال أثناء التشغيل على تكوين تكرار النظام؛ يجب على الفنيين اتباع بروتوكولات السلامة الصارمة للتبديل السريع في نظام التحكم الموزع (DCS) والتحقق من صحة الناقل الثانوي قبل سحب وحدة الواجهة من فتحة اللوحة الخلفية.
إرشادات التركيب الميداني
- أوقف تشغيل فتحة العقدة المحددة أو تحقق من حالة الناقل المزدوج المتكرر قبل إدخال وحدة الواجهة في موصل اللوحة الخلفية.
- قم بمحاذاة حواف بطاقة الوحدة مع قضبان توجيه الهيكل الفرعي وحرك الوحدة للداخل حتى تستقر الموصل الخلفي بإحكام في اللوحة الخلفية.
- أحكم ربط مسامير التثبيت العلوية والسفلية باستخدام مفك براغي بالحجم المناسب لضمان التأريض المادي والاستقرار الميكانيكي.
- قم بتوصيل موصلات كابل ناقل ESB المخصصة بمنافذ اللوحة الأمامية، مع التأكد من أن المشابك القفل تعمل بالكامل.
- قم بتوجيه كابلات ESB عبر مجاري الأسلاك المخصصة، مع الحفاظ على مسافة لا تقل عن 200 مم من خطوط التيار المتردد عالية الجهد ومحركات المحركات لتجنب التقاط الضوضاء.
- تأكد من أن مؤشرات LED الخاصة بالحالة في اللوحة الأمامية تضيء باللون الأخضر الثابت للتحقق من نجاح مزامنة الناقل مع وحدة التحكم الميدانية.
