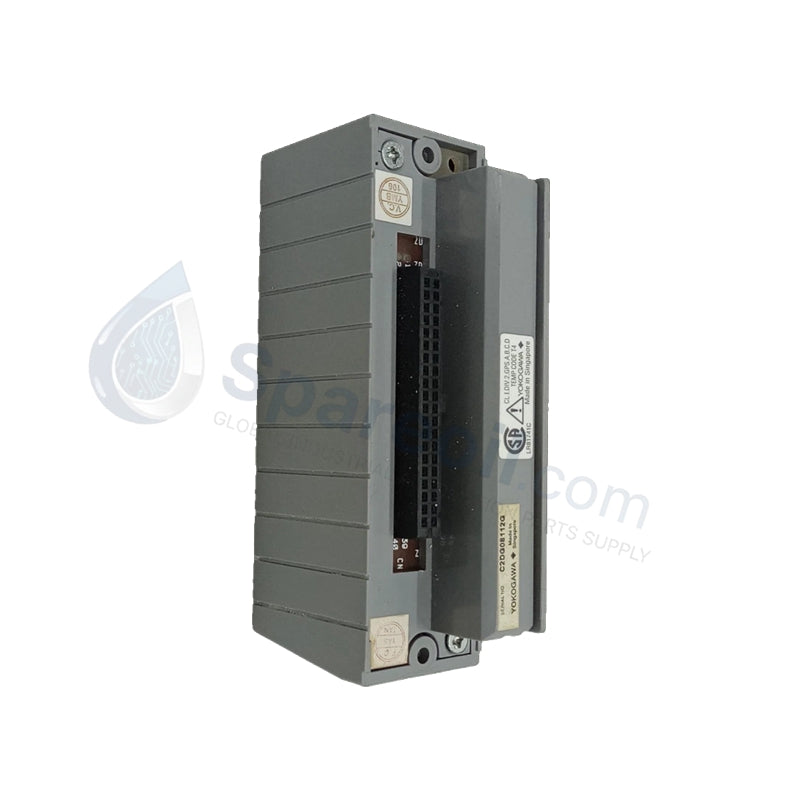

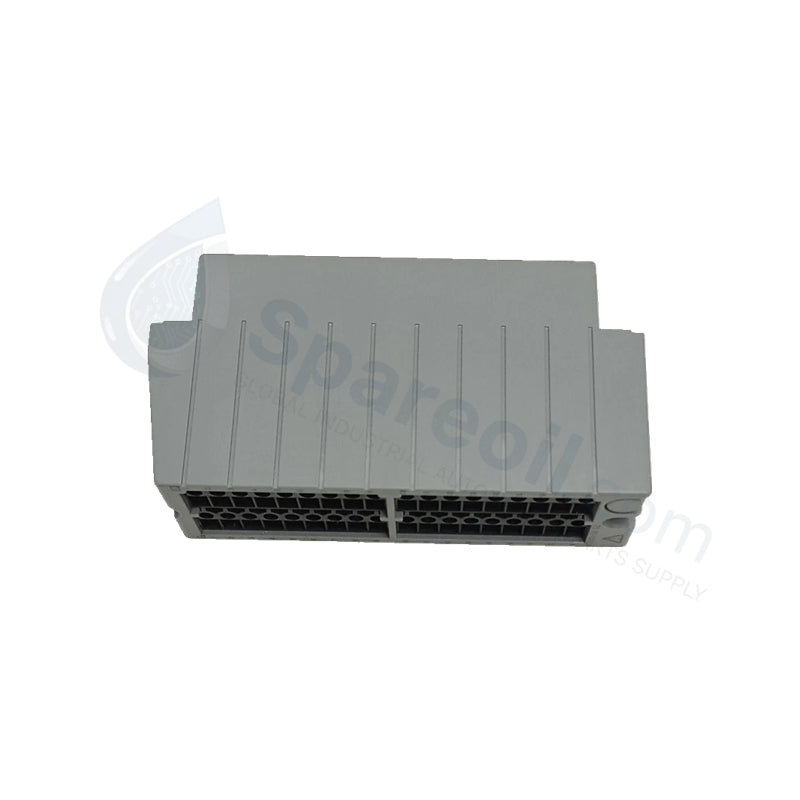

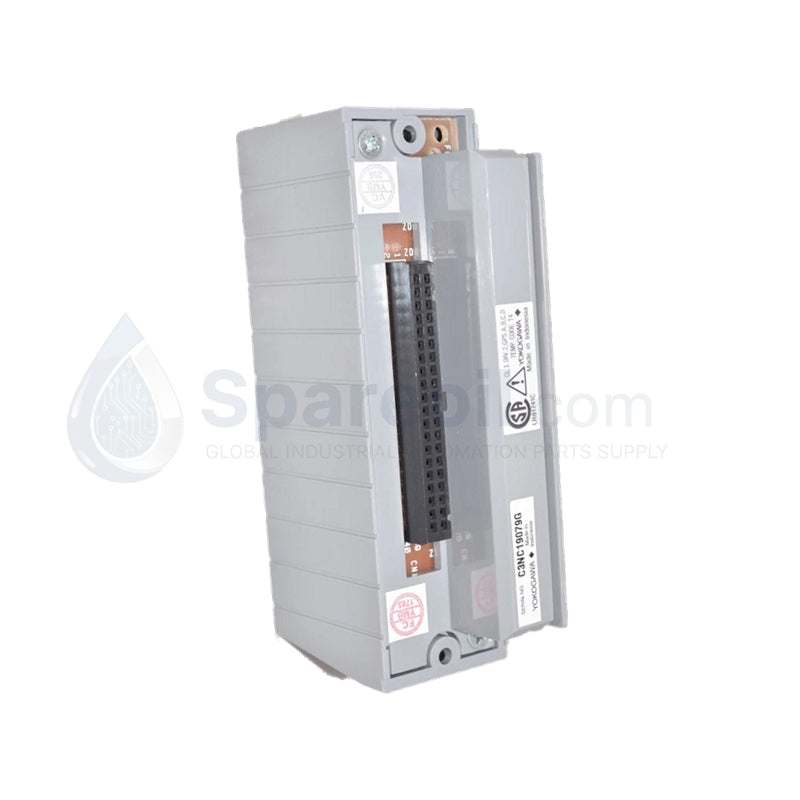

NFTP5S-00 دليل بيانات ودليل فني لسلسلة Yokogawa CENTUM VP FIO

التوفر: 99 متوفر في المخزون

كتلة طرفية للمدخلات/المخرجات الميدانية من سلسلة Yokogawa NFTP5S-00 CENTUM VP تم تكوينها لتنفيذ توجيه الإشارة المادية بين الأجهزة الميدانية وبطاقات...

رمز المنتج: NFTP5S-00

Manufacturer: Yokogawa
Product No.: NFTP5S-00
Product Type: كتل طرفية للإدخال/الإخراج الميداني
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كتلة طرفية للمدخلات/المخرجات الميدانية من سلسلة Yokogawa NFTP5S-00 CENTUM VP

تم تكوينها لتنفيذ توجيه الإشارة المادية بين الأجهزة الميدانية وبطاقات معالجة المدخلات/المخرجات الرقمية داخل عُقد التحكم CENTUM VP و ProSafe-RS، توفر Yokogawa NFTP5S-00 (كتلة طرفية للمدخلات/المخرجات الميدانية NFTP5S-00) تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	NFTP5S-00
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.25 كجم (0.55 رطل)
الأبعاد	114 مم × 32.6 مم × 60.5 مم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية (نافذة تشغيل ممتدة)
استهلاك الطاقة	ناقل توصيل مادي سلبي (استهلاك طاقة نشط داخلي صفر)
عدد النقاط	32 قناة
نوع الطرف	مصفوفات أطراف لولبية أو مشابك شديدة التحمل
الجهد المقنن	250 فولت تيار متردد/تيار مستمر
التيار المقنن	حد مستمر 10 أمبير
مقاومة العزل	100 ميجا أوم كحد أدنى تم التحقق منه عند 500 فولت تيار مستمر
قوة العزل الكهربائي	2000 فولت تيار متردد مستمر لمدة دقيقة واحدة
درجة حرارة التخزين	-20 إلى +70 درجة مئوية
مادة الهيكل	لدائن حرارية صناعية مقاومة للهب
حدود الرطوبة	5 إلى 90% رطوبة نسبية، غير متكثفة

خصائص أجهزة التحكم في العمليات و DCS

يدير الجهاز الطرفي حلقات تركيز الأسلاك الميدانية متعددة القنوات من خلال توفير 32 قناة توصيل منفصلة مرتبطة مباشرة بمكونات عقدة ناقل ESB/ER المركزية. للحفاظ على سلامة الإشارة الخطية عبر خطوط بروتوكول حلقة HART القياسية 4-20 مللي أمبير، يدمج التصميم الميكانيكي طبقات عزل مادي متقدمة عبر الكتل الطرفية. تتحمل فواصل الطرف المدمجة ما يصل إلى 2000 فولت تيار متردد من إجهاد العزل الكهربائي لمدة دقيقة واحدة، مما يحمي لوحات المنطق المحلية بفعالية من التقلبات المفاجئة في الجهد من جانب الحقل ويمنع تقلبات حلقات التأريض من التسبب في تدهور البيانات داخل خزانة DCS.

الأسئلة المتكررة

س: ما هي عواقب نشر تكوين الكتلة الطرفية هذا داخل نظام أجهزة السلامة النشط (SIS)؟

ج: تحافظ البنية السلبية على مسارات الدائرة المباشرة بدون أي تأخير في المعالجة البرمجية الداخلية. وهذا يجعلها شفافة تمامًا لمنطق تحكم ProSafe-RS، مما يسمح لها بدعم توزيع الإشارة الآمن من الفشل مع مطابقة معلمات التوقيت الصارمة لنظام السلامة.

س: كيف تمنع الأطراف اللولبية الميكانيكية أعطال التوصيل المفكوكة الناتجة عن اهتزازات المصنع المحيطة؟

ج: تستخدم الأطراف لوحات ضغط مصنوعة من سبائك مقواة تمارس قوة تثبيت مستمرة على السلك. يمنع هذا التثبيت الميكانيكي الأسلاك من التراجع أو الارتخاء أثناء التعرض طويل الأمد لترددات الاهتزاز الصناعية القياسية.

س: هل تحتوي هذه الكتلة على مكونات تتبع درجة الحرارة النشطة أو وصلات مرجعية متكاملة؟

ج: لا. NFTP5S-00 هي كتلة واجهة إنهاء سلبية مخصصة للتوجيه الرقمي والتناظري القياسي. لا تحتوي على معالجات دقيقة نشطة أو وصلات مرجعية داخلية أو مكونات تحويل تناظري/رقمي مدمجة.

إرشادات التركيب الميداني

شد الأطراف وتعديلات تعرية الأسلاك: قم بتعرية الدرع الخارجي للموصل ليتناسب مع شكل فتحة الفتحة لمشبك الطرف اللولبي. أدخل السلك بالكامل في سرج الضغط وقم بلف الطرف اللولبي بإحكام لإنشاء مسار توصيل أمثل ومنخفض المقاومة.
قيود توجيه تأريض الدرع: قم بتوجيه جميع مستشعرات المجال ودرع حلقة التصريف إلى لوحة تأريض رئيسية مركزية أحادية النقطة داخل خزانة التجميع. لا تقم بتأريض الدروع عند جانب الجهاز الميداني لمنع التيارات الضالة من إنشاء حلقات تأريض عبر القنوات الـ 32.
تثبيت قضيب DIN وموضع القفل: قم بتثبيت الهيكل المصنوع من اللدائن الحرارية المقاومة للهب على مسار قضيب DIN قياسي متماثل مقاس 35 مم. قم بقفل النهايات الميكانيكية بإحكام على جانبي مجموعة الوحدات لمنع الانجراف الجانبي عند تعرض تجميع اللوحة للاهتزاز.
