P0400YD FBM03 وحدات إدخال RTD ذات 8 قنوات من سلسلة Foxboro I/A

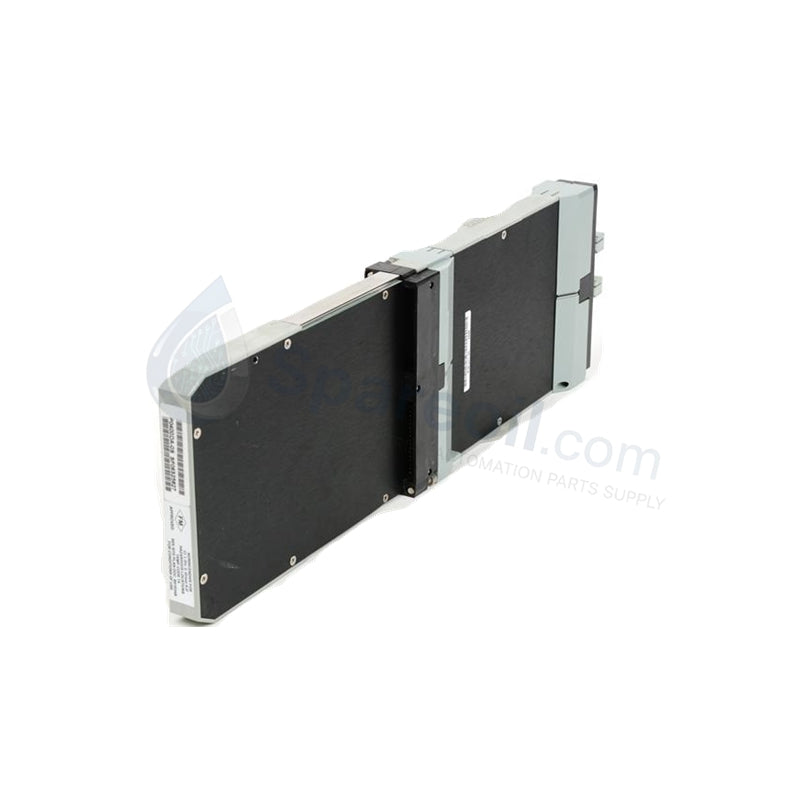

P0400YD FBM03 وحدات إدخال RTD ذات 8 قنوات من سلسلة Foxboro I/A

التوفر: 10 متوفر في المخزون

وحدات إدخال RTD طراز Foxboro P0400YD FBM03 يُعد Foxboro P0400YD، والمُدرج أيضًا تحت اسم FBM03 وحدة إدخال RTD، بمثابة مكون...

رمز المنتج: P0400YD FBM03

Manufacturer: Foxboro
Product No.: P0400YD FBM03
Product Type: وحدة إدخال RTD
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدات إدخال RTD طراز Foxboro P0400YD FBM03

يُعد Foxboro P0400YD، والمُدرج أيضًا تحت اسم FBM03 وحدة إدخال RTD، بمثابة مكون أجهزة مخصص للحصول على إشارات درجة الحرارة القائمة على المقاومة ذات 8 قنوات ضمن منصات Foxboro I/A Series. تنفذ الوحدة تحويلات تناظرية رقمية مادية مباشرة على إشارات المقاومة التي تتراوح من 0 إلى 320 أوم لكل قناة عبر واجهة ناقل بيانات ميداني زائدة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	P0400YD (FBM03)
العلامة التجارية	Foxboro
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.5 كجم
الأبعاد	2.2 سم × 12.4 سم × 12.6 سم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	8 وات كحد أقصى
نوع الوحدة	واجهة إدخال RTD
قنوات الإدخال	8 قنوات معزولة ومستقلة
نطاق الإدخال	0 إلى 320 أوم لكل قناة
تيار إثارة المستشعر	0.75 مللي أمبير تيار مستمر
دقة القياس	+/-0.025% من المدى (+/-0.08 أوم)
مطابقة درجة الحرارة	+/-0.25 درجة مئوية
معامل درجة الحرارة	+/-25 جزء في المليون/درجة مئوية
الوصلات المدعومة	RTDs ثنائية وثلاثية ورباعية الأسلاك
المستشعرات المتوافقة	البلاتين (100 أوم عند 0 درجة مئوية)، النيكل (235 أوم عند 0 درجة مئوية)
العزل	يتحمل 600 فولت تيار متردد
الاتصال	واجهة ناقل بيانات ميداني زائدة
مصدر الطاقة	26 إلى 42 فولت تيار مستمر

ملفات تعريف التحكم في العمليات وعزل قناة RTD

توفر الوحدة تيار إثارة ثابت يبلغ 0.75 مللي أمبير تيار مستمر لمنع تأثيرات التسخين الذاتي عبر عناصر RTD البلاتينية والنيكل المتصلة. توفر الحواجز الداخلية للدوائر عزلًا جلفانيًا بين القناة والقناة وبين القناة والنظام بقوة 600 فولت تيار متردد، مما يحمي حلقات القياس من اختلافات جهد الأرض والضوضاء الكهربائية عالية التردد أثناء نقل قيم درجة الحرارة الرقمية عبر بروتوكول ناقل البيانات الميداني الزائد.

الأسئلة المتكررة

س: كيف تلغي وحدة P0400YD مقاومة أسلاك التوصيل في حلقات درجة حرارة الحقل؟

ج: تحسب دوائر القياس الداخلية للوحدة تلقائيًا وتلغي مقاومة أسلاك التوصيل عند توصيلها بتكوينات RTD ثلاثية أو رباعية الأسلاك، مع الحفاظ على الدقة عبر تشغيل الأسلاك الميدانية الطويلة.

س: هل يمكن تكوين أنواع مختلفة من مستشعرات RTD عبر القنوات الفردية على FBM03؟

ج: نعم، بينما يقبل الجهاز المادي مدخلات المقاومة الخام حتى 320 أوم، يتم تحديد ملف تعريف تسوية المستشعر المحدد (مثل البلاتين 100 أوم أو النيكل 235 أوم) عبر معلمات البرامج في تكوين نظام Foxboro I/A Series.

إرشادات التركيب الميداني

أولاً، قم بتركيب الوحدة عن طريق انزلاقها في فتحة اللوحة الأساسية حتى تتعشق مزاليج القفل بأمان مع سكة اللوحة الخلفية.

بعد ذلك، قم بتوصيل جميع أسلاك إشارة RTD باستخدام كابل متعدد الموصلات محمي. حافظ على قنوات توجيه منفصلة عن أسلاك الطاقة المترددة، مع ضمان مسافة لا تقل عن 200 مم لقمع الضوضاء الحثية. قم بتأريض دروع تصريف الكابل في نقطة واحدة على شريط تأريض النظام الرئيسي لتجنب تيارات الحلقة الأرضية.

أخيرًا، تأكد من إحكام جميع وصلات براغي الطرفيات وتحقق من بقاء درجات حرارة الخزانة المحيطة في نطاق 0 إلى +60 درجة مئوية مع تدفق هواء غير معوق عبر فتحات الهيكل.
