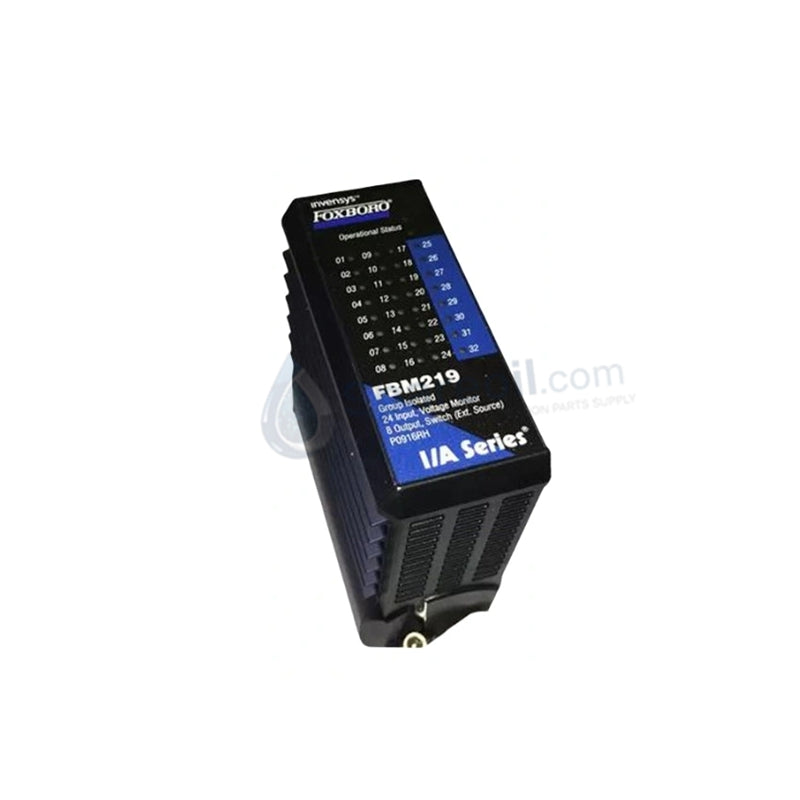

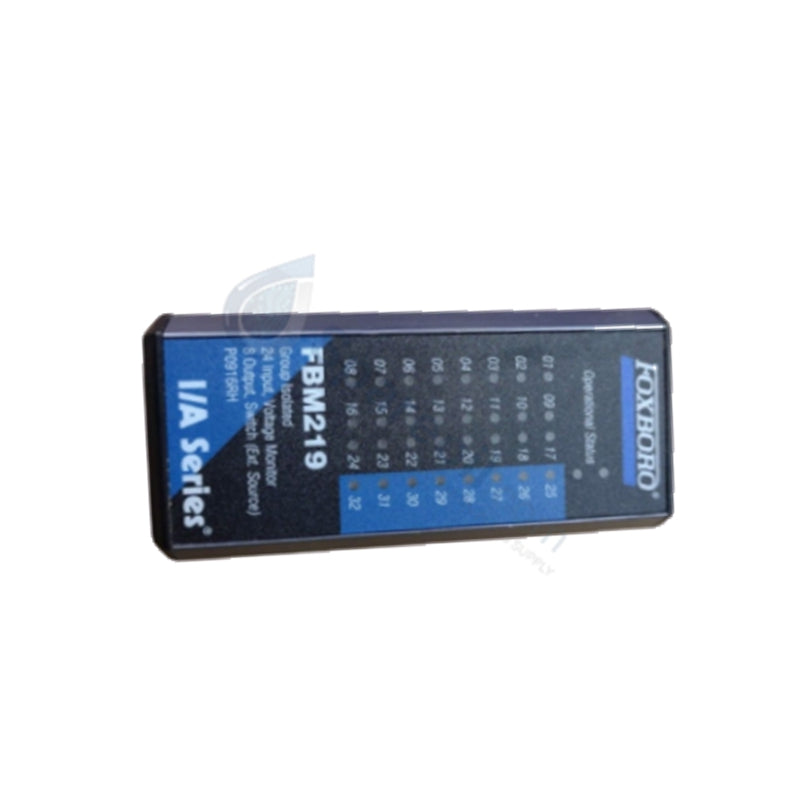

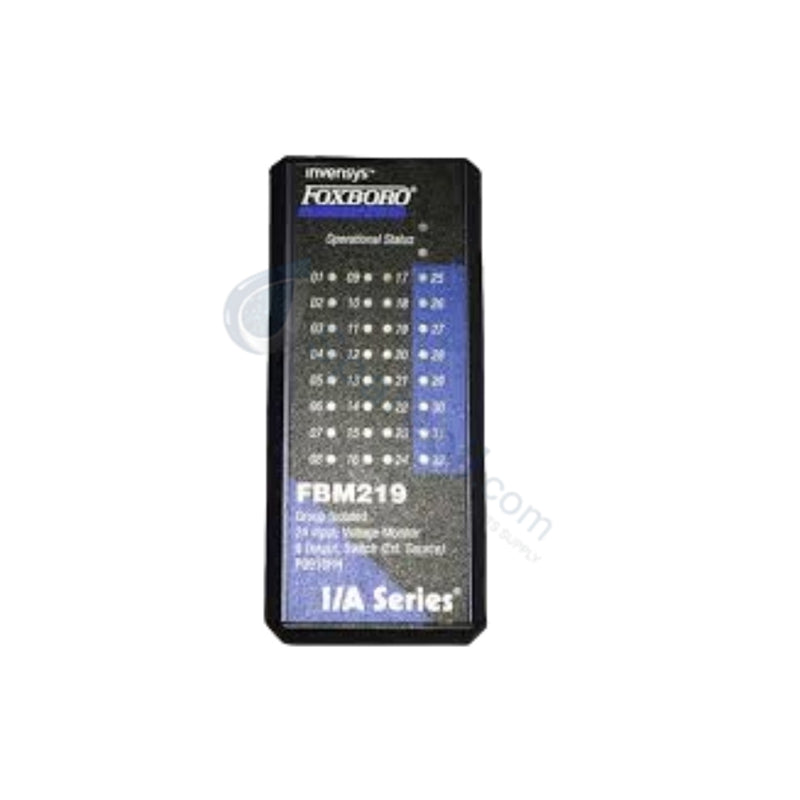

وحدة تجميع الإنهاء Foxboro P0916RH FBM219

تم تكوين Foxboro P0916RH (وحدة تجميع الإنهاء FBM219) للإنهاء الكهربائي ومراقبة الحلقة في معماريات نظام Foxboro I/A Series، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم واجهة الأجهزة هذه بتعيين مسارات الإشارة من جانب المجال مباشرةً إلى معالجات الإدخال/الإخراج المضيفة عبر شبكات الأسلاك المعزولة للقناة، مما يزيل تدهور الإشارة عبر حلقات التحكم عالية الكثافة.

مواصفات الأجهزة

المعلمة المواصفات
النموذج P0916RH
العلامة التجارية Foxboro (Invensys / Schneider Electric)
المنشأ الولايات المتحدة الأمريكية / المكسيك
الوزن 0.75 كجم
الأبعاد 125 مم × 45 مم × 115 مم
درجة حرارة التشغيل -20 إلى +70 درجة مئوية
استهلاك الطاقة 5 واط كحد أقصى عند 24 فولت تيار مستمر
توافق النظام Foxboro I/A Series FBM219
سعة القناة 24 قناة إدخال (معزولة عن المجموعة)
جهد الإدخال في حالة التشغيل 15 إلى 30 فولت تيار مستمر
جهد الإدخال في حالة الإيقاف 0 إلى 5 فولت تيار مستمر
تيار الإدخال (نموذجي) 2.2 مللي أمبير عند 30 فولت تيار مستمر
جهد الخرج المطبق 60 فولت تيار مستمر كحد أقصى
تيار حمل الخرج 0.25 أمبير كحد أقصى
تيار تسرب الخرج 0.25 مللي أمبير كحد أقصى
حماية طاقة الحلقة التيار محدود بـ 2.5 مللي أمبير لكل إدخال
الرطوبة النسبية 5% إلى 95% رطوبة نسبية، غير متكثفة
التركيب قضيب DIN قياسي / حاوية خزانة

عزل التحكم في العملية وسلامة الإشارة

يتضمن Foxboro P0916RH عزلًا جلفانيًا من قناة إلى قناة ومجموعة عبر جميع قنوات مراقبة جهد الإدخال المنفصلة الـ 24 لمنع الحلقات الأرضية في بيئات DCS الصناعية عالية الضوضاء. تظل الفروق المحتملة بين أجهزة الاستشعار الميدانية وإلكترونيات معالجة اللوحة الخلفية معزولة، مما يحافظ على وضوح الإشارة عبر حلقات التحكم المستمر. تحد حماية طاقة الحلقة المتكاملة تيار الخطأ بـ 2.5 مللي أمبير لكل ساق إدخال، مما يحافظ على استقرار النظام تحت أحداث قصر الدائرة السلكية الميدانية مع الحفاظ على تبديد الحرارة الكلي بحد أقصى 6 واط عند 24 فولت تيار مستمر.

الأسئلة المتداولة

س: ما هو عتبة مقاومة الإدخال المطلوبة لتشغيل حالة التشغيل على P0916RH؟

ج: تسجل دائرة الإدخال حالة تشغيل عندما تنخفض مقاومة المصدر إلى أقل من 1 كيلو أوم كحد أقصى عند 15 فولت تيار مستمر، وتسحب تيارًا نموذجيًا قدره 2.2 مللي أمبير عند 30 فولت تيار مستمر.

س: كيف تتعامل الوحدة مع ظروف التيار الزائد على توصيلات طاقة الحلقة؟

ج: تحد الدائرة المدمجة لتحديد التيار إخراج طاقة الحلقة بـ 2.5 مللي أمبير لكل ساق إدخال، مما يحمي مسارات التتبع الطرفية الداخلية من تلف قصر الدائرة.

إرشادات التركيب الميداني

  1. اتجاه التركيب: قم بتثبيت الوحدة على قضيب DIN مقاس 35 مم داخل خزانة مصنفة IP54. تأكد من وجود مسافة رأسية لا تقل عن 50 مم فوق وأسفل التجميع للتبريد بالحمل الحراري الطبيعي.
  2. أطراف الأسلاك: قم بتجريد موصلات الأسلاك الميدانية إلى 6 مم. قم بشد أطراف براغي الربط إلى 0.5 نيوتن متر (4.4 بوصة-رطل) كحد أقصى. تحقق من أن كابلات الإشارة الميدانية لا تتجاوز الحد الأقصى لمقاومة المصدر البالغ 1 كيلو أوم لعملية التشغيل.
  3. تغطية وحماية الكابل: قم بإنهاء حماية الكابل الكلي عند شريط التأريض المخصص في الخزانة باستخدام مشابك تأريض منخفضة المعاوقة. لا تقم بتوصيل حماية كابل المجال عند كلا الطرفين لمنع التيارات الدائرة في حلقة الأرض.
