PW482-10 S2 وحدة تزويد طاقة Yokogawa DCS

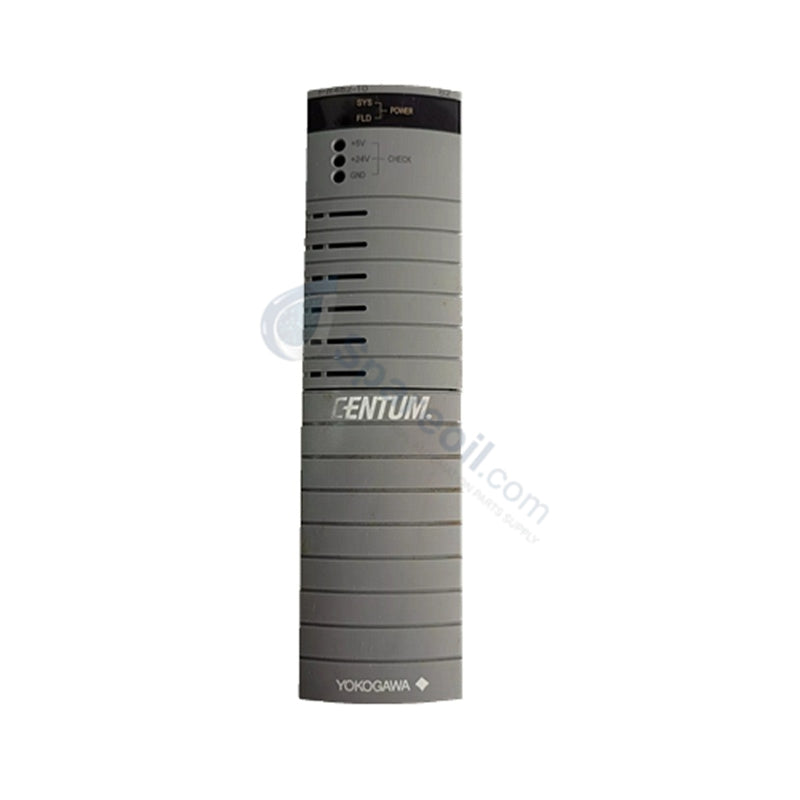

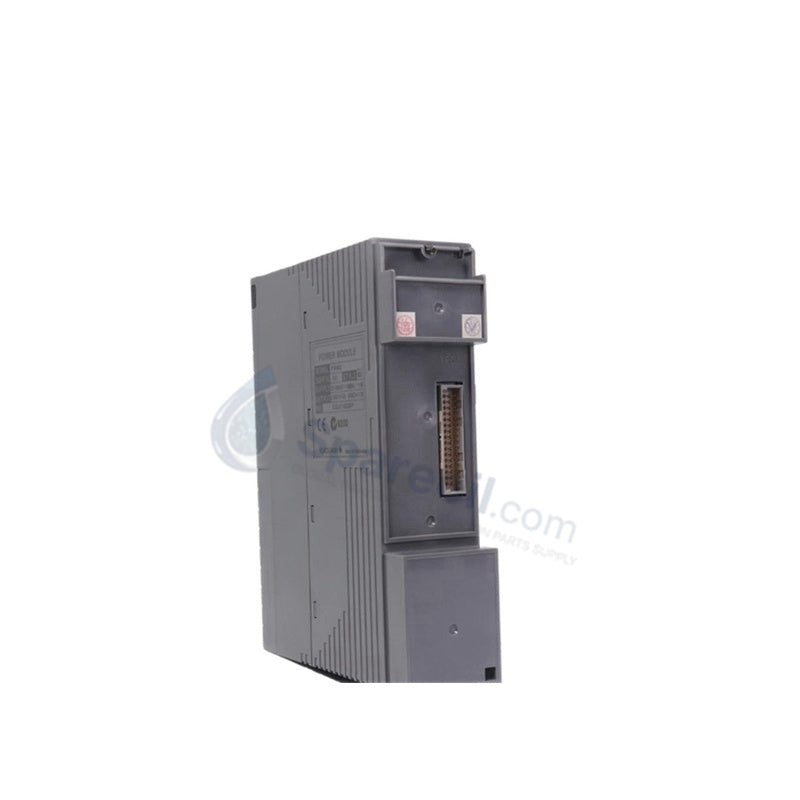

وحدة تزويد الطاقة PW482-10 S2 Yokogawa CENTUM VP

وحدة تزويد الطاقة PW482-10 S2 Yokogawa CENTUM VP

التوفر: 20 متوفر في المخزون

وحدة تزويد الطاقة Yokogawa PW482-10 S2 CENTUM VP تعمل الوحدة Yokogawa PW482-10 S2، المصنفة أيضًا باسم وحدة تزويد الطاقة PW482-10،...

رمز المنتج: PW482-10-S2

Manufacturer: Yokogawa
Product No.: PW482-10-S2
Product Type: مصادر الطاقة لأنظمة التحكم الموزعة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة تزويد الطاقة Yokogawa PW482-10 S2 CENTUM VP

تعمل الوحدة Yokogawa PW482-10 S2، المصنفة أيضًا باسم وحدة تزويد الطاقة PW482-10، كمكون مادي مخصص لتوزيع طاقة التيار المستمر المنظمة داخل رفوف وحدات التحكم الميدانية CENTUM VP.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	PW482-10 S2
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.4 كجم إلى 0.9 كجم
الأبعاد	120 مم × 25 مم × 130 مم (غطاء الوحدة)
درجة حرارة التشغيل	0 درجة مئوية إلى +55 درجة مئوية (التشغيل القياسي)
استهلاك الطاقة	سعة إخراج الطاقة 100 واط
جهد الإدخال	100 إلى 240 فولت تيار متردد (50/60 هرتز)
جهد الإخراج	إخراج تيار مستمر منظم (ناقل لوحة خلفية 5 فولت تيار مستمر / ثانوي 24 فولت تيار مستمر)
تيار الإخراج	حتى 20 أمبير
التكرار	يدعم التشغيل المتوازي المزدوج المتكرر
العزل الكهربائي	عزل معزز بين مراحل دخل التيار المتردد وخرج التيار المستمر
رطوبة التشغيل	10 إلى 95% رطوبة نسبية (غير مكثفة)
الامتثال البيئي	ISA-71.04 الفئة G3، متوافق مع CE، UL (S2 متانة معززة)

عزل القناة وحماية النظام الفرعي HART

تدمج الوحدة عزلًا غلفانيًا معززًا بين أطراف إدخال الخط الأساسي ومخرجات اللوحة الخلفية الثانوية منخفضة الجهد. يمنع حاجز العزل الداخلي هذا تيار التيار المتردد عالي الجهد العابر والضوضاء الكهربائية ذات النمط الشائع من الاقتران على ناقلات طاقة النظام. من خلال توفير طاقة تيار مستمر ثابتة ومنظمة، تحافظ الوحدة على سلامة الإشارة عبر أدوات بروتوكول حلقة HART بجهد 4-20 مللي أمبير وتحمي قنوات الإدخال التناظرية المعزولة الحساسة من قناة إلى قناة من تداخل تقلب الجهد.

الأسئلة الشائعة

س: هل يتطلب استبدال وحدة PW482-10 S2 إيقاف تشغيل وحدة التحكم الميدانية (FCU)؟

ج: لا. يتم دعم الاستبدال الساخن بالكامل عندما يعمل الرف المضيف في تكوين طاقة مزدوج ومتكرر. يؤدي إزالة وحدة واحدة إلى قيام الوحدة الثانوية بتحمل الحمل الكامل للتيار المستمر دون مقاطعة تشغيل النظام أو معالجة المنطق.

س: ما هي وسائل الحماية البيئية التي يوفرها متغير لاحقة S2؟

ج: تشير لاحقة S2 إلى متغير مقاومة بيئية معزز متوافق مع معايير ISA-71.04 الفئة G3. يتميز بحماية بالطلاء المطابق على الدوائر الداخلية لمقاومة التدهور الناتج عن الغازات الصناعية المسببة للتآكل مثل كبريتيد الهيدروجين وثاني أكسيد الكبريت.

إرشادات التركيب الميداني

فحوصات موصل اللوحة الخلفية: افحص فتحة تزويد الطاقة المستهدفة في رف وحدة التحكم الميدانية بحثًا عن الغبار أو التلف الميكانيكي للدبوس قبل الإدخال. حرك وحدة PW482-10 S2 بسلاسة على طول مسارات التوجيه حتى تستقر الموصلات الخلفية بإحكام في اللوحة الخلفية.
تأريض الإطار المتساوي الجهد: قم بتوصيل إطار هيكل التحكم الميداني بالأرض الوظيفي (FE) باستخدام كابل نحاسي مخصص منخفض الممانعة (بمساحة مقطعية لا تقل عن 5.5 مم2). حافظ على مقاومة مسار التأريض أقل من 1 أوم لضمان تبديد فعال للضوضاء الكهربائية عالية التردد.
فصل كابل الطاقة: قم بتوجيه خطوط إدخال طاقة التيار المتردد في قنوات أسلاك مخصصة معزولة عن إشارات التيار المستمر منخفضة الجهد، وحافلات الاتصال ESB/ER، وكابلات الشبكة الميدانية. حافظ على مسافة فصل لا تقل عن 200 مم لقمع التداخل الكهرومغناطيسي.
متطلبات تهوية الرف: تأكد من بقاء فتحات التهوية العلوية والسفلية للخزانة خالية للسماح بالحمل الحراري غير المقيد. قم بتركيب ألواح إغلاق فوق فتحات الرف غير المستخدمة للحفاظ على أنماط تدفق الهواء المثلى والحفاظ على درجات حرارة تشغيل العلبة ضمن 0 درجة مئوية إلى +55 درجة مئوية.
