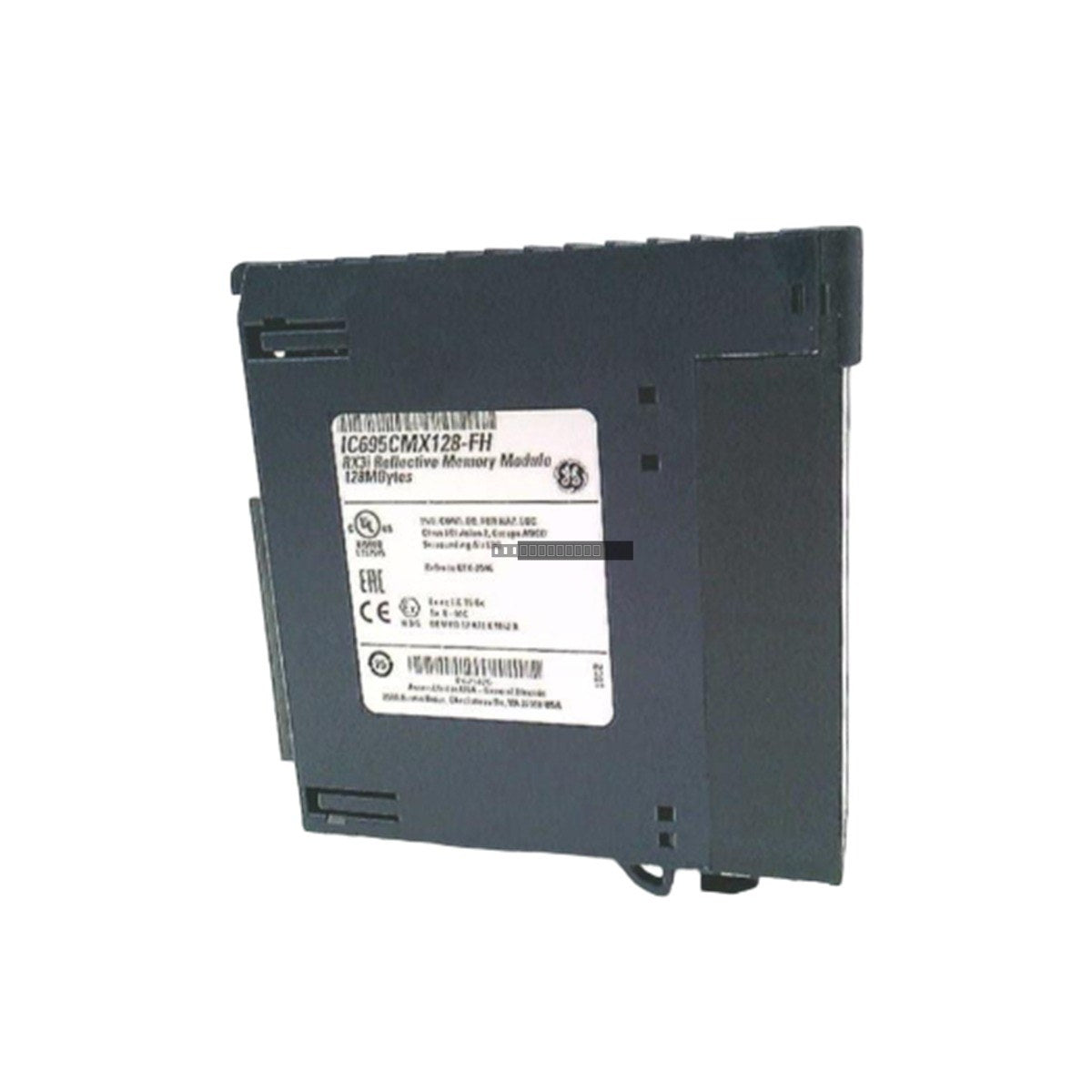

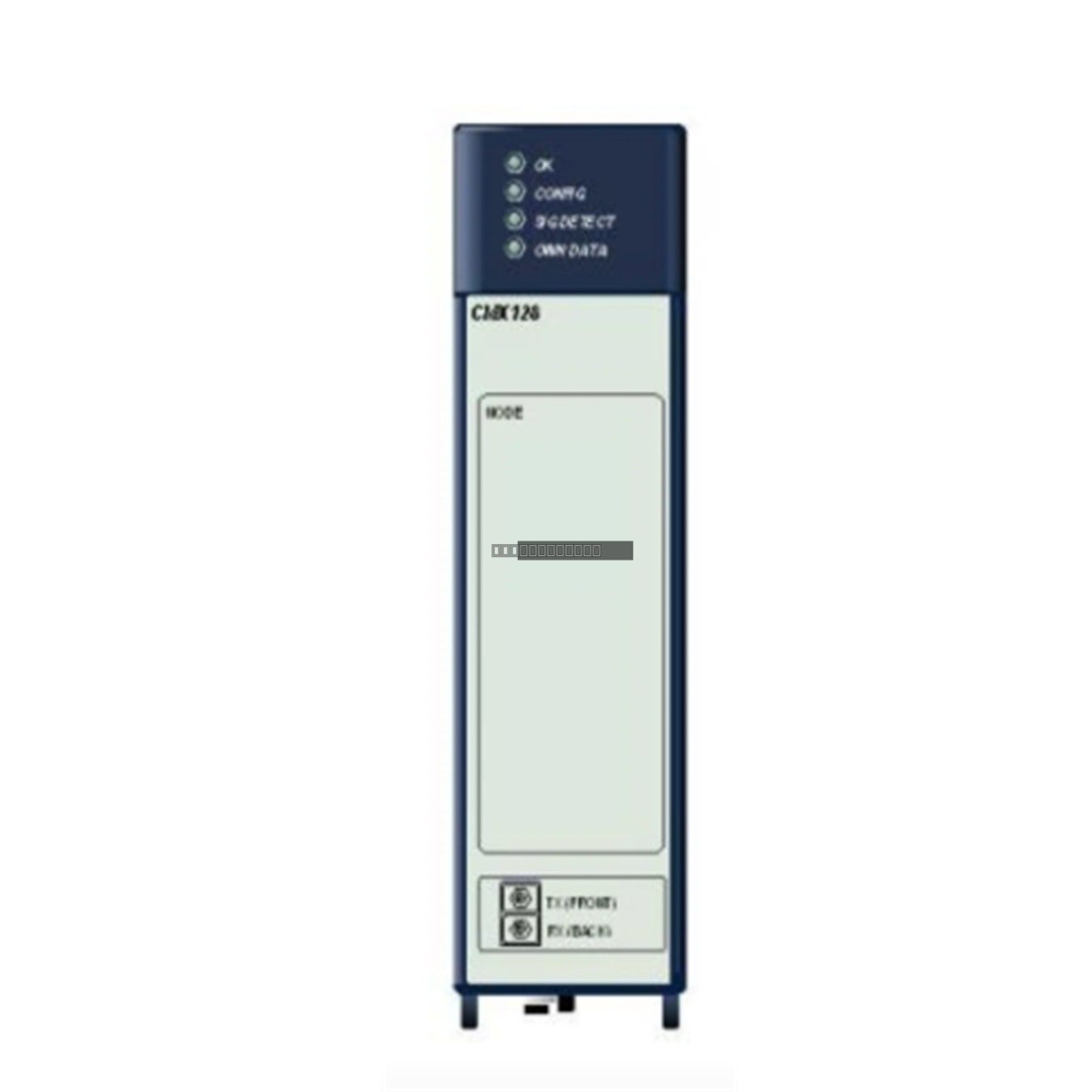

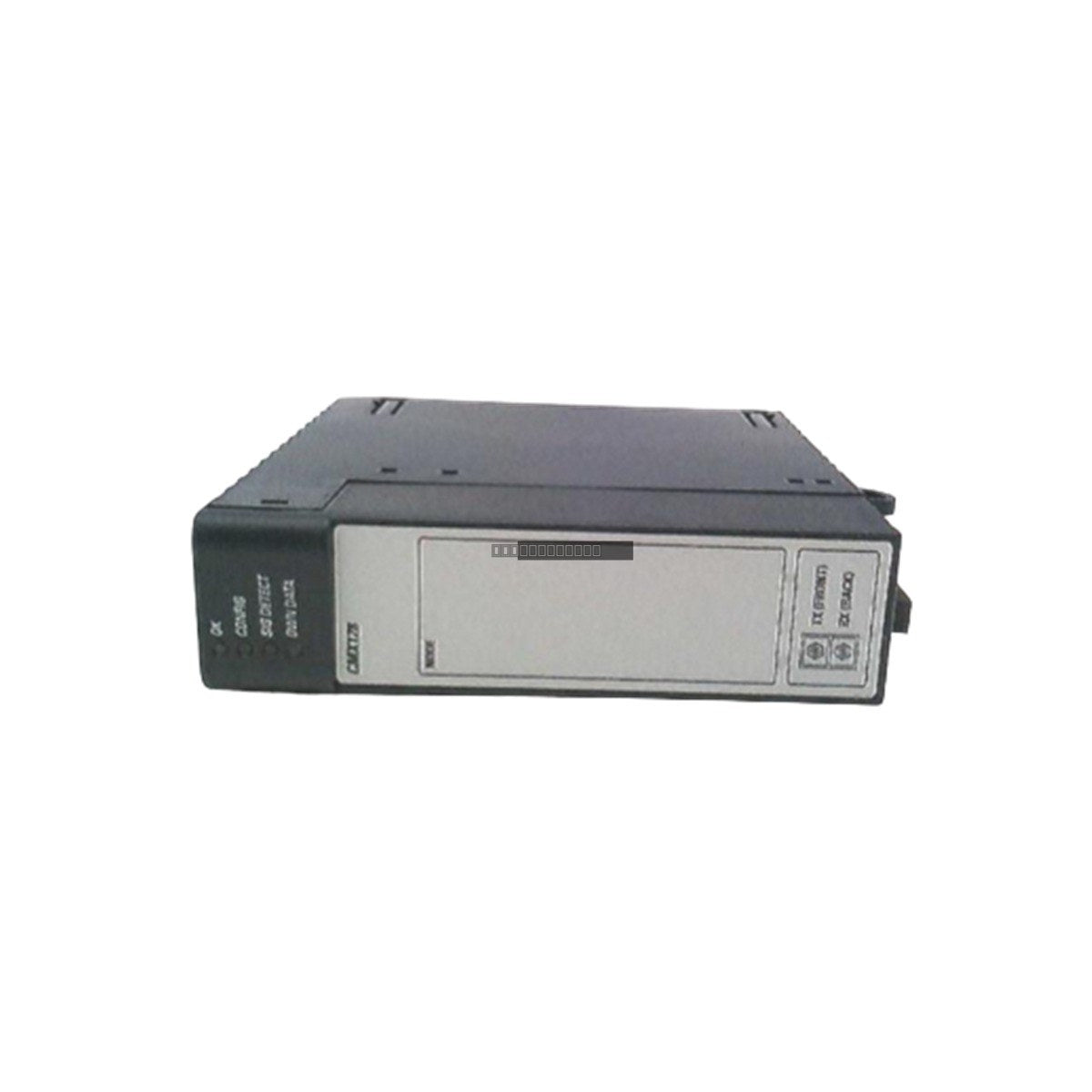

The General Electric IC695CMX128 is a high-performance Control Memory Xchange module designed for the PACSystems RX3i platform. This module facilitates deterministic, high-speed data exchange across a reflective memory network. It serves as a critical node for sharing data between PLCs and other compatible computing devices, ensuring that whenever data is written to one node, all other nodes on the network are updated automatically.
Features
- Designed for PACSystems RX3i control systems.
- Provides 128 Mbytes of user-accessible shared SDRAM.
- High-speed bus performance with a capacity of 2.1 Gbits/sec.
- Supports network transfer rates of 43 Mbyte/s to 174 Mbyte/s.
- Compact single-slot module design for efficient rack utilization.
- Compatible with the 5565 family of reflective memory devices.
Applications
- Automotive manufacturing and assembly lines.
- Large-scale power generation and distribution control.
- Chemical and pharmaceutical processing facilities.
- Oil and gas refinery automation systems.
Technical Specifications
| Model | IC695CMX128 |
| Memory | 128MB SDRAM |
| Bus Speed | 2.1 Gbits/sec |
| Power Requirements | 253 mA at +5V DC, 660 mA at +3.3V DC |
| Packet Size | 4 to 68 bytes (dynamic) |
| Network Capacity | Up to 256 nodes |
| Weight | 0.2 kg |
Installation Guidelines
- Ensure the PACSystems RX3i rack power is disconnected before installing or removing the module.
- The module must be installed in a grounded metal enclosure to ensure compliance with EMC standards and to mitigate radio frequency interference.
- Verify that the module is fully seated in the backplane connector to ensure a secure electrical connection.
- Handle the module using standard ESD (Electrostatic Discharge) precautions to protect sensitive internal components.
- Route fiber-optic cabling away from high-EMI sources to maintain signal integrity.
FAQ
What is the primary function of the IC695CMX128?
The module acts as a node on a reflective memory network, allowing for real-time, high-speed data synchronization between multiple controllers or computing devices in an RX3i system.
How many of these modules can be used in a single rack?
A single RX3i main rack supports a maximum of 6 IC695CMX128 modules.
Is this module compatible with other reflective memory devices?
Yes, it is compatible with any reflective memory device that adheres to the 5565 family standards.
