وحدة الإدخال التناظري SAI143-S53/A4S10 من Yokogawa

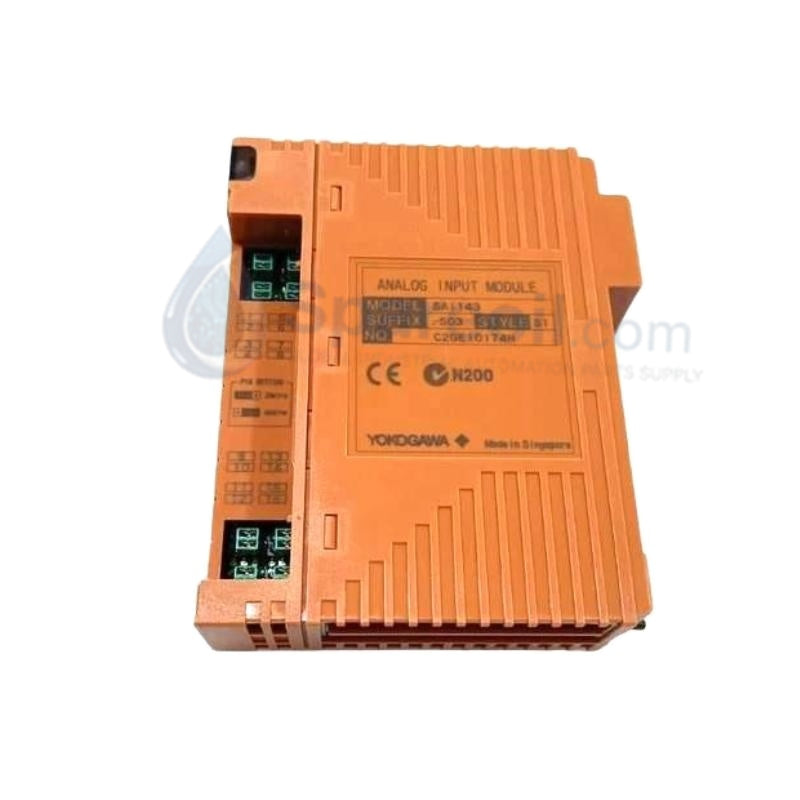

وحدات الإدخال التناظري SAI143-S53/A4S10 من Yokogawa CENTUM CS/VP

وحدات الإدخال التناظري SAI143-S53/A4S10 من Yokogawa CENTUM CS/VP

التوفر: 20 متوفر في المخزون

وحدة الإدخال التناظري Yokogawa SAI143-S53/A4S10 تم تكوينها للاستحواذ على بيانات تناظرية معزولة بـ 16 قناة في أنظمة التحكم الموزعة CENTUM...

رمز المنتج: SAI143-S53/A4S10

Manufacturer: Yokogawa
Product No.: SAI143-S53/A4S10
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري Yokogawa SAI143-S53/A4S10

تم تكوينها للاستحواذ على بيانات تناظرية معزولة بـ 16 قناة في أنظمة التحكم الموزعة CENTUM CS/VP، توفر وحدة Yokogawa SAI143-S53/A4S10 (وحدة الإدخال التناظري SAI143) رقمنة الإشارات الفيزيائية المباشرة من أجهزة إرسال العمليات. تقوم بتحويل حلقات التيار 4-20 مللي أمبير وإشارات الجهد 1-5 فولت تيار مستمر إلى قيم رقمية 16 بت لمعالجتها بواسطة النظام المركزي. تسمح كل قناة بتكوين دائرة مستقلة من سلكين أو أربعة أسلاك عبر دبابيس الإعداد المادي، مما يتيح تكامل الإشارة من جانب الحقل دون وحدات مطابقة المعاوقة الخارجية.

توضيح اللاحقة ومصفوفة النموذج

رمز اللاحقة	رمز الخيار	الوصف / المواصفات الهيكلية
SAI143	-	وحدة الإدخال التناظري الأساسية (16 قناة، معزولة)
-S	-	وحدة من النوع القياسي
5	-	إعداد المفتاح القياسي / الوظيفة القياسية
3	-	رمز النمط S3 (نطاق قياس ممتد من 0.05 إلى 23 مللي أمبير)
-	/A4S10	خيار واجهة كابل الإشارة المزدوج الاحتياطي / توافق كتلة طرفية للمشبك الضاغط

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	SAI143-S53/A4S10
العلامة التجارية	Yokogawa
المنشأ	اليابان
قنوات الإدخال	16 قناة، عزل فردي
نوع إشارة الإدخال	4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر (قابل للاختيار لكل قناة)
دقة تحويل A/D	16 بت
الدقة المقدرة	+/-16 ميكرو أمبير (0.05 إلى 23 مللي أمبير للنمط S3 أو الأحدث)؛ +/-0.1% من المقياس الكامل
انحراف درجة الحرارة	+/-16 ميكرو أمبير / 10 درجات مئوية
تردد تحديث البيانات	40 مللي ثانية
مقاومة الإدخال	250 أوم (وضع إدخال التيار)، 100 كيلو أوم (وضع إدخال الجهد)
استهلاك الطاقة	6 إلى 8 واط
العزل	عزل قناة إلى قناة وعزل قناة إلى نظام
درجة حرارة التشغيل	-25 إلى 70 درجة مئوية
الأبعاد	120 مم × 25 مم × 130 مم
الوزن	0.3 كجم

عزل القنوات وهندسة تعويض الوصلة الباردة (CJC)

تتضمن الوحدة SAI143-S53/A4S10 عزلًا كلفانيًا فرديًا من قناة إلى قناة مصمم لمنع حلقات الأرض وارتفاعات جهد الوضع المشترك من الانتشار بين أجهزة القياس الميدانية وناقل اللوحة الخلفية للنظام. تستخدم اللوحة موصلات ضوئية مخصصة جنبًا إلى جنب مع مراحل إدخال عالية المقاومة لكل قناة، مما يحقق تصنيفات عزل للقنوات تحمي منطق النظام من تحولات الأرض الجانبية الميدانية. لتكامل مراقبة درجة الحرارة باستخدام أجهزة الإرسال، يمر بروتوكول حلقة HART 4-20 مللي أمبير بيانات القياس الخام مع الحفاظ على تحملات دقة تعويض الوصلة الباردة الداخلية (CJC) عبر واجهة اللوحة الخلفية النشطة، مما يضمن تحويل A/D دقيقًا بدون أخطاء تدرج حراري عبر نقاط توصيل الطرفيات.

الأسئلة المتكررة

س: كيف يتم تكوين حلقات التيار ذات السلكين والأربعة أسلاك على الوحدة؟

ج: تحتوي كل قناة إدخال فردية على دبابيس إعداد أجهزة مادية على لوحة الوحدة. يجب ضبط دبابيس التوصيل على الوضع المخصص لسلكين أو أربعة أسلاك لكل قناة قبل تركيب الكتلة الطرفية وتنشيط الحلقة.

س: ما هو تأثير النمط S3 على نطاق إدخال التيار المنخفض؟

ج: تعمل أجهزة النمط S3 على توسيع نطاق القياس الخطي إلى 0.05 مللي أمبير مع الحفاظ على مواصفات دقة مقدرة تبلغ +/-16 ميكرو أمبير بين 0.05 مللي أمبير و 23 مللي أمبير.

س: هل يمكن استبدال وحدة SAI143 أثناء تشغيل اللوحة الخلفية؟

ج: يتم دعم التبديل السريع عند التثبيت في فتحات النظام الزائدة عن الحاجة، بشرط أن تكون براغي تثبيت الوحدة مفكوكة بالكامل قبل الاستخراج للسماح بتسلسل فصل اتصال الناقل بشكل صحيح.

إرشادات التثبيت الميداني

تأكد من استقرار طاقة رف اللوحة الخلفية قبل تركيب الوحدة في فتحة الهيكل الأساسي. تحقق من أن جميع دبابيس الإعداد الفيزيائية ذات السلكين والأربعة أسلاك تتوافق مع طبولوجيا طاقة مستشعر القناة المستهدفة قبل إدخال الفتحة. قم بتأمين واجهة الكتلة الطرفية باستخدام براغي تثبيت الوحدة المخصصة لضمان التوصيل المتساوي للدبابيس عبر موصل اللوحة الخلفية. يجب ربط أسلاك الدرع من كابلات إشارة 4-20 مللي أمبير بقضيب تأريض النظام عند نقطة إنهاء واحدة لمنع تيارات تأريض الدرع. حافظ على نصف قطر انحناء أدنى على مسارات الأسلاك الميدانية وقم بتوجيه كابلات الإشارة بشكل منفصل عن موصلات الطاقة المترددة عالية الجهد داخل خزانة الأطراف.
