170ADI34000 شنايدر إلكتريك موديكون مومنتوم ورقة البيانات والدليل الفني

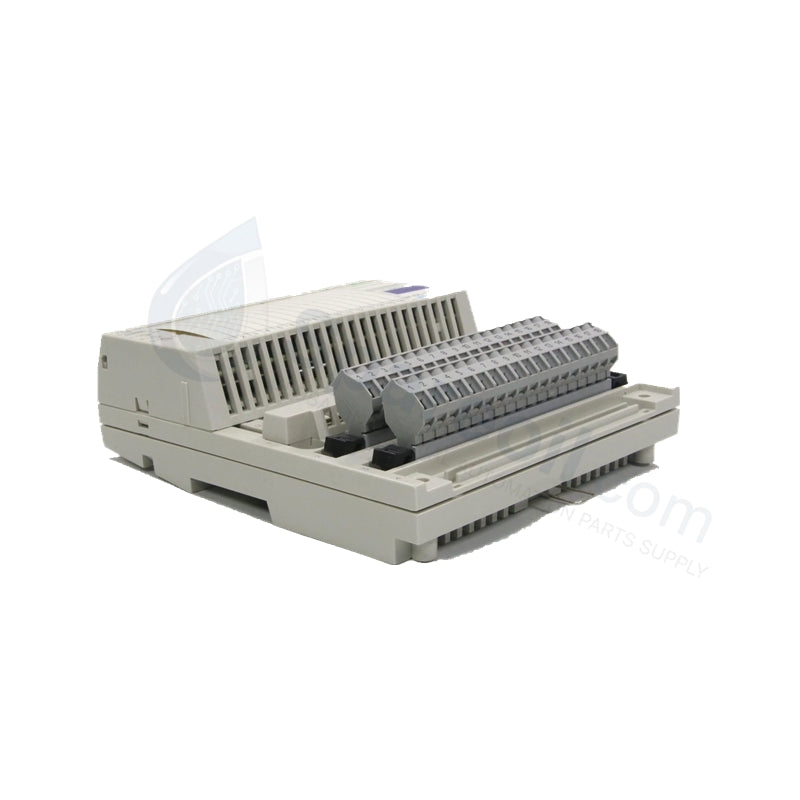

وحدات الإدخال المنفصلة Schneider 170ADI34000 Modicon Momentum

وحدات الإدخال المنفصلة Schneider 170ADI34000 Modicon Momentum

التوفر: 94 متوفر في المخزون

قاعدة الإدخال المنفصلة Modicon Momentum من شنايدر إلكتريك 170ADI34000 صُممت قاعدة الإدخال المنفصلة Schneider Electric 170ADI34000 (170ADI34000) لجمع الإشارات الثنائية...

رمز المنتج: 170ADO34000

Manufacturer: Schneider
Product No.: 170ADO34000
Product Type: وحدات الإدخال المنفصلة
Product Origin: France
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

قاعدة الإدخال المنفصلة Modicon Momentum من شنايدر إلكتريك 170ADI34000

صُممت قاعدة الإدخال المنفصلة Schneider Electric 170ADI34000 (170ADI34000) لجمع الإشارات الثنائية عالية الكثافة في شبكات التحكم الموزعة، وتوفر هذه القاعدة تنفيذًا ماديًا/كهربائيًا مباشرًا. تعالج هذه الوحدة 16 قناة إدخال مستقلة، وتحول حالات جهد التيار المستمر 24 فولت من مفاتيح الحد ومستشعرات المجال إلى بيانات منطقية عبر هياكل اللوحة الخلفية Modicon Momentum.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	170ADI34000
العلامة التجارية	Schneider Electric
المنشأ	فرنسا
الوزن	0.20 كجم
الأبعاد	ملف تعريف قاعدة Modicon Momentum القياسي
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	2.5 واط كحد أقصى
عدد الإدخالات المنفصلة	16 قناة
نوع المنطق	إيجابي (مصرف)
جهد الإدخال المقدر	24 فولت تيار مستمر
حدود جهد الإدخال	11-30 فولت تيار مستمر (منطق 1)، -3-5 فولت تيار مستمر (منطق 0)
تيار الإدخال الاسمي	8 مللي أمبير عند 24 فولت تيار مستمر
مقاومة الإدخال	3 كيلو أوم
وقت الاستجابة	أقل من 1 مللي ثانية
سلامة العزل	500 فولت تيار متردد بين الإدخال/الإخراج ومنطق النظام
مؤشرات الحالة	16 مصباح LED أخضر للقناة، 1 مصباح LED أحمر لخطأ الوحدة

التحكم الصناعي والشبكات المحددة

تعتمد الوحدة على مسار الاتصال الداخلي Modicon Momentum للحفاظ على استقرار قياس كثافة الإدخال/الإخراج داخل حاويات التحكم المزدحمة. يقوم الفنيون بتكوين القاعدة المنفصلة باستخدام محولات شبكة مخصصة لتحقيق اتصال سلس عبر شبكات Profinet / EtherNet/IP المحددة، مما يضمن تحديثات بيانات بزمن انتقال منخفض. يتحقق المتحكم الداخلي من توافق ذاكرة الفلاش الخاصة بالبرنامج الثابت باستمرار أثناء تسلسلات التشغيل للتحقق من اتساق المنطق ومنع حلقات التنفيذ الفاسدة على ناقل اللوحة الخلفية المحلي.

الأسئلة المتكررة

س: كيف تعزل الوحدة 170ADI34000 عابرات الأسلاك الميدانية عن منطق المتحكم الأساسي؟

ج: تحتوي الوحدة على مقترنات ضوئية داخلية تُنشئ حاجز عزل جلفاني بقدرة 500 فولت تيار متردد بين حلقات طرف المجال 24 فولت تيار مستمر ودوائر منطق اللوحة الخلفية الداخلية.

س: ما الذي يشير إلى فشل في الأجهزة أو فقدان الاتصال بالناقل في هذه القاعدة؟

ج: تنشط اللوحة الأمامية مصباح LED أحمر مخصص للخطأ بينما تسقط خطوط بيانات القناة على ناقل اللوحة الخلفية، مما ينبه محول الاتصال الرئيسي للإشارة إلى حالة خطأ في الإدخال/الإخراج.

إرشادات التركيب في الموقع

تثبت هيكل الوحدة مباشرة على قضبان DIN القياسية 35 مم، مع التأكد من أن المشبك المتكامل يلتصق تمامًا للحفاظ على الثبات الميكانيكي.
مرر جميع أسلاك الإشارة الميدانية 24 فولت تيار مستمر عبر قنوات كبلات منفصلة بعيدًا عن خطوط محركات التيار المتردد عالية الجهد للقضاء على التداخل الكهرومغناطيسي.
قشر الأسلاك الميدانية إلى الطول المحدد وشد براغي الطرف إلى عزم الدوران الصناعي القياسي لمنع التوصيلات الكهربائية الرخوة.
حافظ على فجوات هواء واضحة فوق وتحت هيكل السكن الخالي من المروحة للسماح بتبديد الحرارة المناسب أثناء فترات التشغيل المستمرة على مدار الساعة طوال أيام الأسبوع.
