وحدة إدخال تناظري 170AAI14000 شنايدر إلكتريك

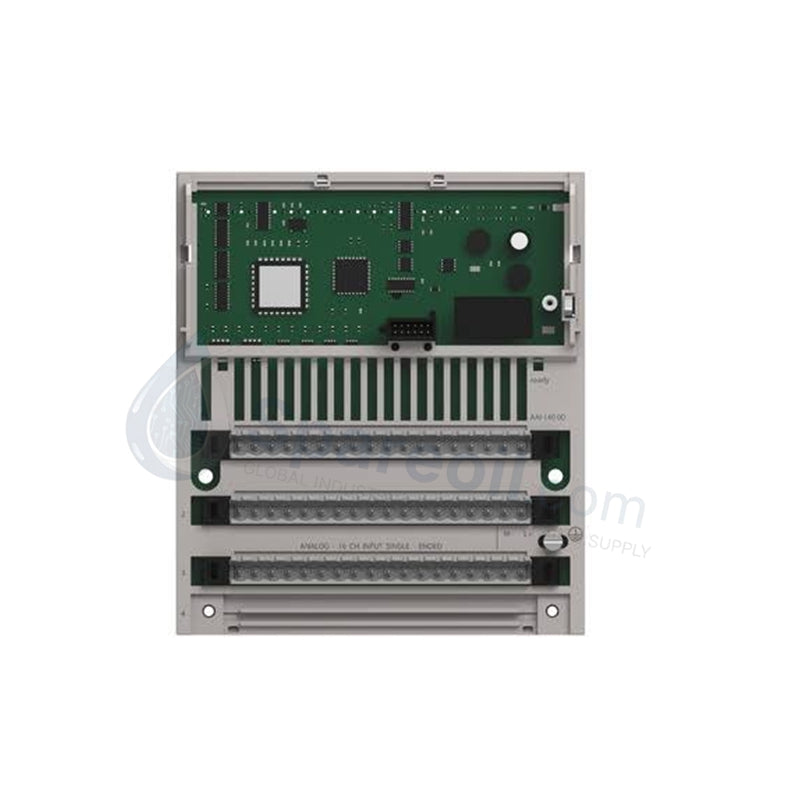

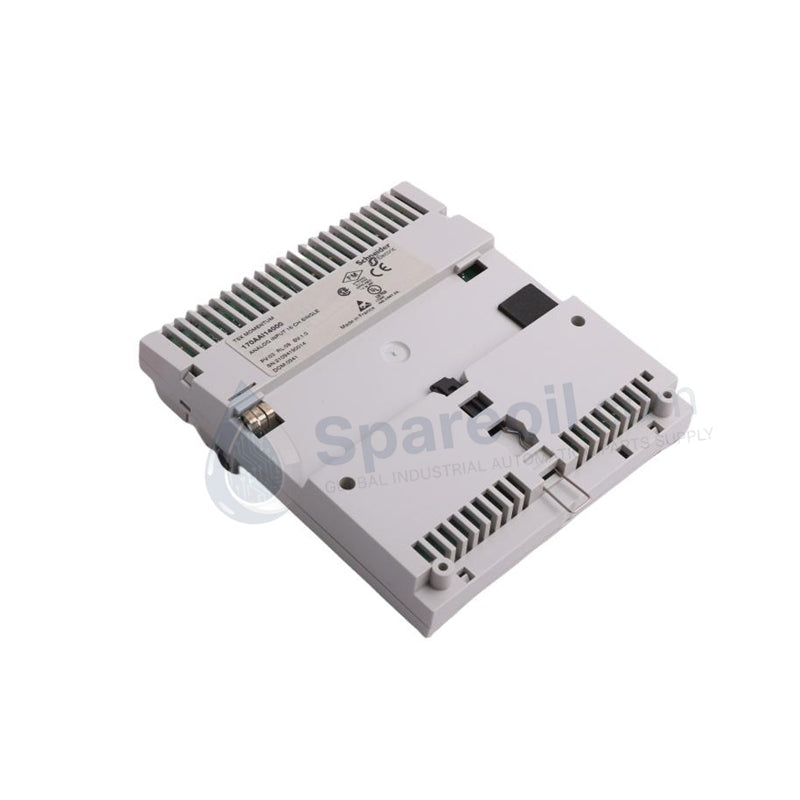

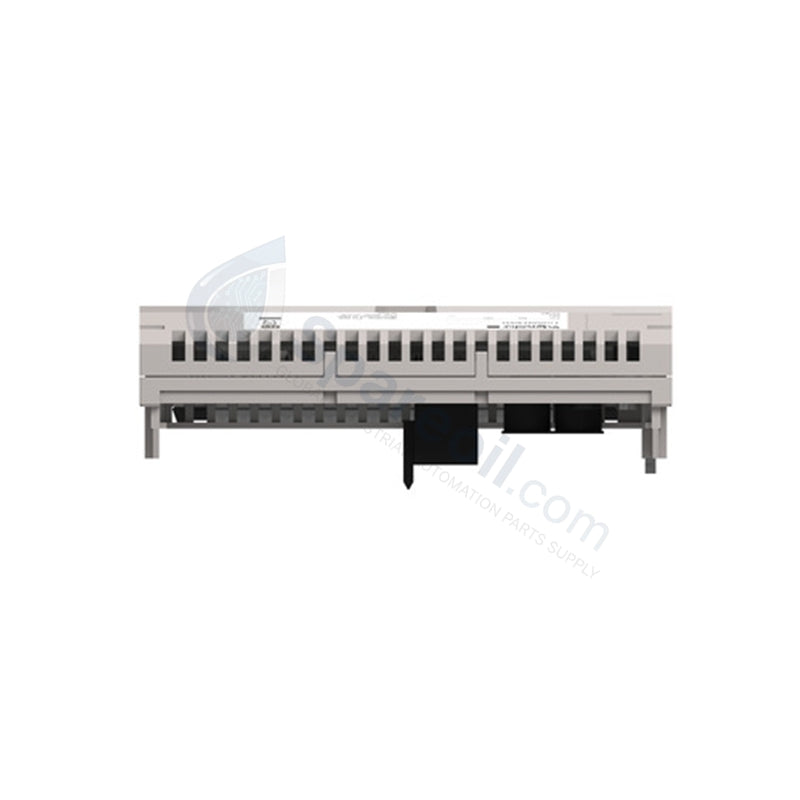

شنايدر إلكتريك 170AAI14000 قاعدة إدخال تناظري 8 قنوات

شنايدر إلكتريك 170AAI14000 قاعدة إدخال تناظري 8 قنوات

التوفر: 94 متوفر في المخزون

وحدة الإدخال التناظري شنايدر إلكتريك 170AAI14000 Modicon Momentum تعمل وحدة الإدخال التناظري شنايدر إلكتريك 170AAI14000، والمصنفة أيضًا باسم 170AAI14000، كمكون...

رمز المنتج: 170AAI14000

Manufacturer: Schneider
Product No.: 170AAI14000
Product Type: وحدات الإدخال التناظرية
Product Origin: France
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري شنايدر إلكتريك 170AAI14000 Modicon Momentum

تعمل وحدة الإدخال التناظري شنايدر إلكتريك 170AAI14000، والمصنفة أيضًا باسم 170AAI14000، كمكون أجهزة مخصص للحصول على إشارات تناظرية متعددة ضمن شبكات منصة Modicon Momentum. تم تكوين الوحدة كوحدة أساسية للمدخلات/المخرجات، وتحول مدخلات المجال المستمرة للجهد والتيار إلى سجلات رقمية عبر إجراءات تحويل تقريب متتالية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	170AAI14000
العلامة التجارية	شنايدر إلكتريك
الأصل	فرنسا
الوزن	0.200 كجم (0.441 رطل)
الأبعاد	تنسيق وحدة الإدخال/الإخراج القياسية Modicon Momentum
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	1.5 واط
عدد القنوات	8 قنوات
أنواع الإشارات المدعومة (الجهد)	0-10 فولت، +/-10 فولت، +/-5 فولت، 1-5 فولت
أنواع الإشارات المدعومة (التيار)	0-20 مللي أمبير، 4-20 مللي أمبير، +/-20 مللي أمبير
الدقة	12 بت
وقت التحويل	1 مللي ثانية لكل قناة
معاوقة الإدخال	1 ميجا أوم (وضع الجهد)، 250 أوم (وضع التيار)
الدقة	+/-0.3% من المقياس الكامل
العزل	عزل قناة إلى ناقل وعزل قناة إلى أرضي
الحماية من الجهد الزائد	+/-30 فولت (وضع الجهد)، +/-30 مللي أمبير (وضع التيار)
الإشارات المحلية	مصابيح LED للحالة لتشغيل الوحدة والتشخيص

التحكم الصناعي وتكامل الشبكة

تتصل وحدة الأجهزة مباشرة بمحولات الشبكة القياسية لتنفيذ معالجة الإشارات التناظرية عبر هياكل سرعة اتصالات الناقل الخلفي المخصصة. يتم تحجيم هياكل البيانات التي تم إنشاؤها عبر دائرة التقريب المتتالية ذات 12 بت بسلاسة في جداول التشغيل عبر شبكات Profinet / EtherNet/IP الحتمية. يدعم التخطيط إجراءات تحجيم كثافة الإدخال/الإخراج المتغيرة، مع الحفاظ على التحديثات الحتمية وتوافق فلاش البرامج الثابتة أثناء عمليات الحلقة متعددة القنوات.

الأسئلة المتداولة

س: كيف تتعامل الوحدة مع حالة الجهد الزائد المفاجئ على قناة تم تكوينها لمعالجة حلقة التيار؟

ج: تتميز دائرة الإدخال بوجود مشابك تيار وجهد زائد نشطة مصنفة حتى +/-30 مللي أمبير في وضع التيار و+/-30 فولت في وضع الجهد. يمكن أن يؤدي تجاوز هذه الحدود إلى تلف الأجهزة، ولكن حدود العزل الداخلية تحمي واجهة الناقل الرئيسي من عابر الجهد.

س: هل يمكن خلط تكوينات نوع الإشارة عبر القنوات الثماني على وحدة واحدة؟

ج: نعم، تتيح الأجهزة خيارات تكوين القنوات الفردية لأحجام الجهد أو التيار المختلفة من خلال تعيينات معلمات البرامج، شريطة أن تتطابق أسلاك الحلقة مع متطلبات معاوقة الإدخال المحددة البالغة 1 ميجا أوم للجهد أو 250 أوم للتيار.

س: هل تدعم بنية Modicon Momentum تبديل هذه الوحدة الأساسية التناظرية أثناء التشغيل؟

ج: لا، تتطلب بنية الإدخال/الإخراج Modicon Momentum إزالة طاقة منطق اللوحة الخلفية والإثارة من جانب المجال قبل فصل محول الاتصال عن الوحدة الأساسية 170AAI14000 لمنع أخطاء الناقل أو تلف البيانات.

إرشادات التركيب الميداني

قم بتركيب مجموعة الوحدة على سكة DIN قياسية أو مباشرة على سطح لوحة باستخدام دعامات التركيب المدمجة. تأكد من أن وحدة محول الاتصال تستقر بإحكام فوق دبابيس الوحدة الأساسية للحفاظ على توصيلات ناقل اللوحة الخلفية منخفضة المقاومة. حافظ على مسافة خلوص لا تقل عن 25 مم حول الغلاف لتسهيل التبديد والحفاظ على درجات الحرارة الداخلية ضمن حدود التشغيل من 0 إلى 60 درجة مئوية.

يجب أن تستخدم جميع أسلاك الإشارة التناظرية كابلات محمية وملتوية الزوج لتقليل إدخال الضوضاء. قم بتوجيه خطوط الإشارة منخفضة الجهد هذه عبر قنوات مخصصة تختلف عن أسلاك توزيع التيار المتردد ثلاثي الأطوار أو كابلات محرك المحرك. قم بإنهاء دروع الكابلات الإجمالية عند سكة أرضية واحدة تقع عند حاجز مدخل الخزانة.
