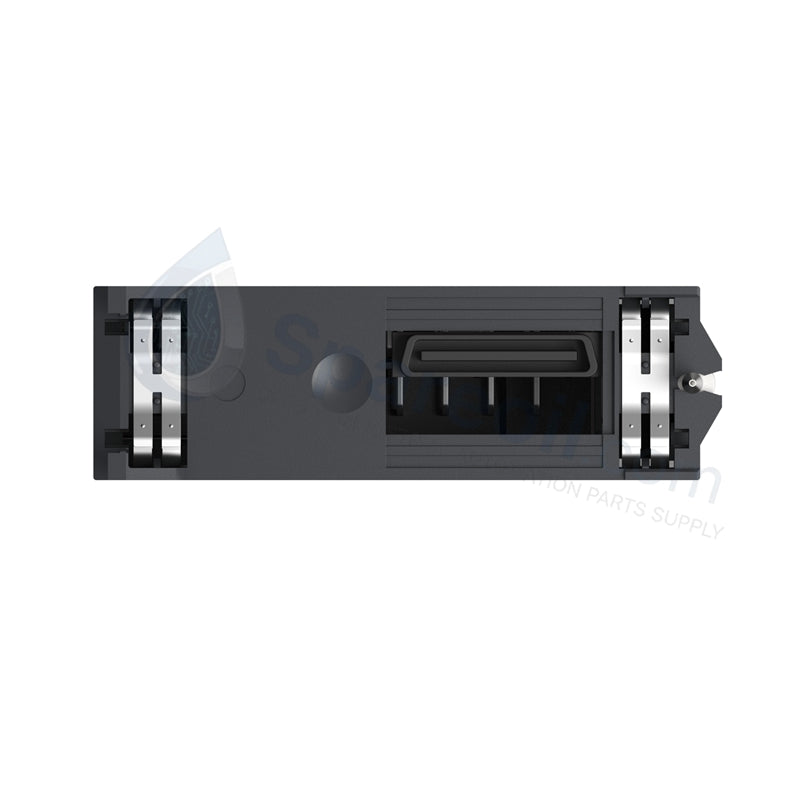

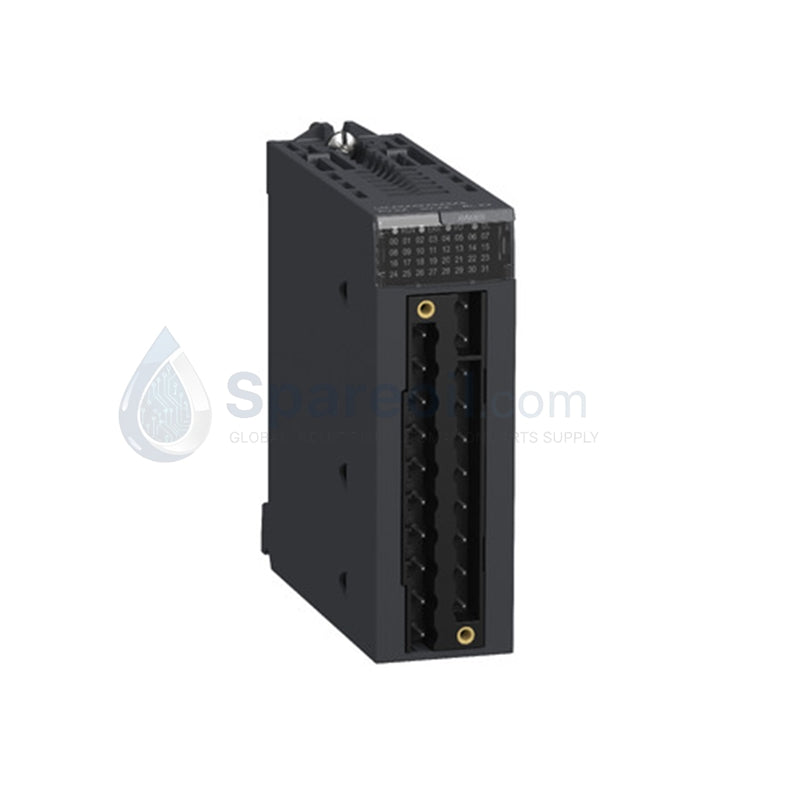

وحدة خرج منفصلة BMXDAO1615 من شنايدر إلكتريك

وحدة المخرجات المنفصلة AC ذات 16 قناة طراز BMXDAO1615 من شنايدر إلكتريك

وحدة المخرجات المنفصلة AC ذات 16 قناة طراز BMXDAO1615 من شنايدر إلكتريك

التوفر: 94 متوفر في المخزون

وحدة المخرج المنفصل BMXDAO1615 Modicon X80 من شنايدر إلكتريك تم تكوينها لتبديل حمل التيار المتردد (AC) المنفصل عبر شبكات منصة...

رمز المنتج: BMXDAO1615

Manufacturer: Schneider
Product No.: BMXDAO1615
Product Type: وحدات الخرج الرقمية
Product Origin: France
Payment:T/T, Western Union
Weight: 264g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة المخرج المنفصل BMXDAO1615 Modicon X80 من شنايدر إلكتريك

تم تكوينها لتبديل حمل التيار المتردد (AC) المنفصل عبر شبكات منصة Modicon X80، توفر وحدة المخرج المنفصل Schneider Electric BMXDAO1615 (BMXDAO1615) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الأجهزة ككتلة تبديل منفصلة بحالة صلبة ذات 16 قناة، وتحول حالات أوامر المعالج الداخلية إلى معالجة خطوط التيار المتردد المادية لتشغيل دوائر التحكم في الترياك الخارجية والمشغلات والمرحلات المتدخلة.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	BMXDAO1615
العلامة التجارية	شنايدر إلكتريك
المنشأ	فرنسا
الوزن	0.264 كجم (0.582 رطل)
الأبعاد	عامل شكل وحدة Modicon X80 القياسي ذات الفتحة الواحدة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	~2 واط كحد أقصى للحد الأدنى
نوع المخرج	تبديل تيار متردد منفصل (بنية ترياك)
عدد القنوات	16 قناة
وقت الاستجابة على المخرج	<= 10 مللي ثانية تنشيط مقاوم / <= 10 مللي ثانية إيقاف مقاوم
أقصى انخفاض في الجهد	< 1.55 فولت عند الحالة 1
مقاومة العزل	> 10 ميجا أوم عند 500 فولت تيار مستمر
التيار لكل قناة	3 أمبير عند 40 درجة مئوية / 1.2 أمبير عند 60 درجة مئوية
أقصى تيار لكل وحدة	10 أمبير عند 40 درجة مئوية / 4 أمبير عند 60 درجة مئوية
تيار الاندفاع	30 أمبير كحد أقصى للتيار الاندفاعي
حدود تشغيل تيار المخرج	0.005 إلى 10 أمبير
موثوقية MTBF	500,000 ساعة
نوع الحماية	يتطلب مصهرًا خارجيًا واحدًا لكل مجموعة (يوصى بمصهر سريع الانصهار 4 أمبير)
حماية الغلاف	IP20

توجيه الشبكة الحتمي وتوسيع اللوحة الخلفية

تستخدم بنية الأجهزة بنية ناقل Modicon X80 عالية السرعة للحفاظ على تحديثات المخرج المتزامنة المتوافقة مع معلمات سرعة الاتصال بالناقل الخلفي. تتصل 16 مخرج تبديل منفصلة مباشرة بتجميع وحدة التحكم المضيفة، مما يسهل إجراءات توسيع كثافة الإدخال/الإخراج دون تمديد دورات تنفيذ المستخدم. تتم معالجة التحقق من الحالة محليًا ويتم إرساله عبر مؤشرات LED على اللوحة الأمامية، مما يحافظ على التوافق الكامل عبر شبكات Profinet / EtherNet/IP الحتمية ذات المستوى الأعلى ويحافظ على توافق تحديث البرامج الثابتة لبنيات Modicon M340 و M580 المتكاملة.

الأسئلة المتداولة

س: ما هي القيود الفيزيائية والكهربائية التي تسبب الانخفاض الكبير في الحد الأقصى للتيار لكل قناة من 40 درجة مئوية إلى 60 درجة مئوية؟

ج: تستخدم الوحدة مكونات Triac ذات الحالة الصلبة التي تتأثر بشدة بتراكم الحرارة. عند درجة حرارة محيطة 40 درجة مئوية، يمكن لكل قناة تبديد الحرارة بأمان لدعم حمل 3 أمبير؛ ومع ذلك، مع زيادة درجة حرارة غلاف الخزانة الداخلية إلى 60 درجة مئوية، تنخفض قدرة تبديد الحرارة، مما يتطلب تخفيضًا في تيار القناة إلى 1.2 أمبير وحد أقصى للتيار الكلي للوحدة إلى 4 أمبير.

س: لماذا يوجد حد أدنى لتيار تشغيل المخرج يبلغ 0.005 أمبير (5 مللي أمبير) لهذه الوحدة؟

ج: تتطلب مفاتيح Triac ذات التيار المتردد الصلبة تيارًا حاملاً أدنى للحفاظ على حالة التوصيل الداخلية للموصلات. إذا كان الحمل المتصل بالمجال يسحب أقل من 5 مللي أمبير، فلا يمكن لـ Triac أن يثبت بشكل موثوق في الحالة 1، مما يؤدي إلى سلوك تبديل غير منتظم أو تسرب جهد أو فشل في تشغيل الجهاز الميداني.

س: هل يمكن تبديل وحدة مخرج التيار المتردد المنفصلة هذه أثناء معالجة منصة Modicon للمنطق؟

ج: نعم، تدعم بنية Modicon X80 إزالة وإدخال تحت الطاقة (RIUP). ومع ذلك، يجب على المشغلين عزل خطوط إمداد الطاقة الخارجية للتيار المتردد في المجال بالكامل قبل استخراج الوحدة لتجنب حدوث قوس كهربائي عالي الجهد عبر دبابيس الكتلة الطرفية.

إرشادات التركيب الميداني

قم بتركيب الوحدة المنفصلة ذات الفتحة الواحدة في مكانها المخصص على هيكل اللوحة الخلفية Modicon X80، مع قفل آلية الاحتفاظ العلوية بإحكام في قضيب الإطار المعدني لإنشاء اتصال ناقل منطقي سليم. قم بتثبيت طرف تأريض الوحدة مباشرة بلوحة الغلاف الخلفية باستخدام أشرطة نحاسية منخفضة المعاوقة. حافظ على مسافة رأسية مناسبة حول مبيت الهيكل لزيادة الحمل الحراري الطبيعي ومنع درجة حرارة الهواء المحيط المحلي من تجاوز عتبة التخفيض الحراري البالغة 60 درجة مئوية.

يجب توجيه جميع أسلاك التيار المتردد في المجال عبر صواني أسلاك معزولة مفصولة عن إشارات التيار المستمر منخفضة الجهد وموصلات الأجهزة التناظرية الحساسة لحجب اقتران الضوضاء الكهرومغناطيسية. قم بتوصيل مصهر خارجي سريع الانصهار بقوة 4 أمبير على التوالي مع كل تكوين مجموعة قناة لحماية المفاتيح ذات الحالة الصلبة الداخلية من انحرافات التيار الزائد في الدائرة الفرعية. تأكد من ربط جميع دروع الكابلات الميدانية معًا وتوصيلها بقضيب تأريض مركزي للأجهزة داخل غلاف خزانة التحكم الرئيسية.
