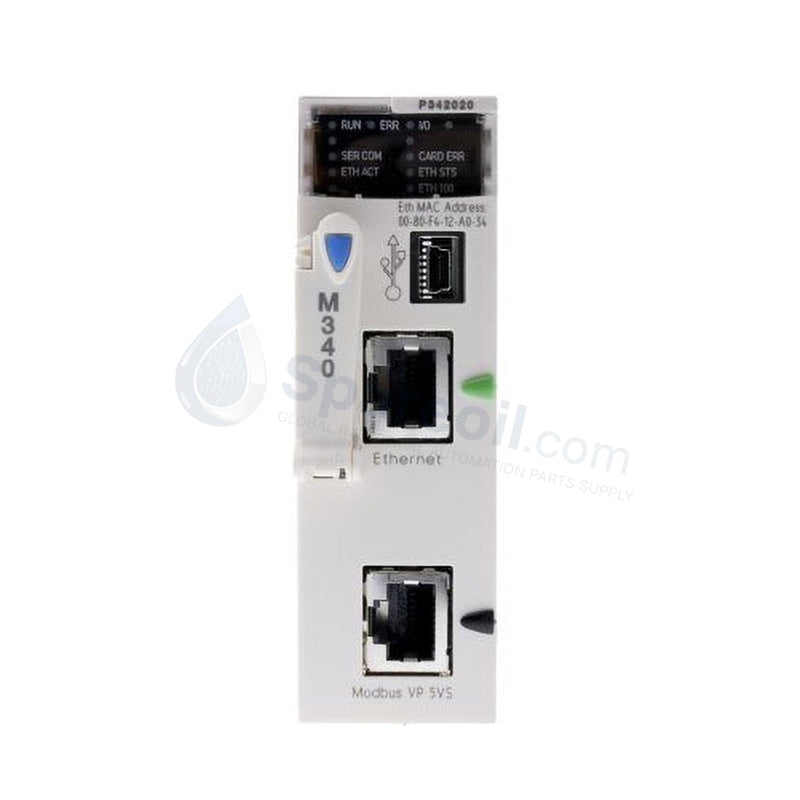

وحدة المعالجة المركزية PLC طراز BMXP342020 Modicon M340 من شنايدر إلكتريك

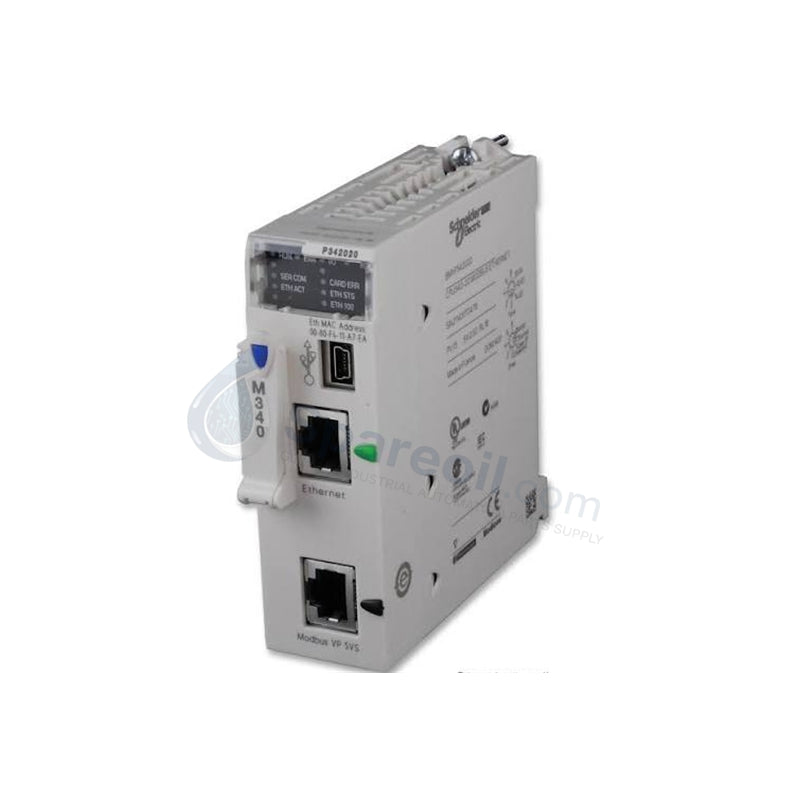

وحدة المعالجة المركزية PLC طراز BMXP342020 Modicon M340 من شنايدر إلكتريك

التوفر: 94 متوفر في المخزون

وحدة المعالج Schneider Electric BMXP342020 Modicon M340 يعمل Schneider Electric BMXP342020 كوحدة المعالج الأساسية BMXP342020 المستخدمة لتنفيذ حلقات قابلة للبرمجة...

رمز المنتج: BMXP342020

Manufacturer: Schneider
Product No.: BMXP342020
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: France
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

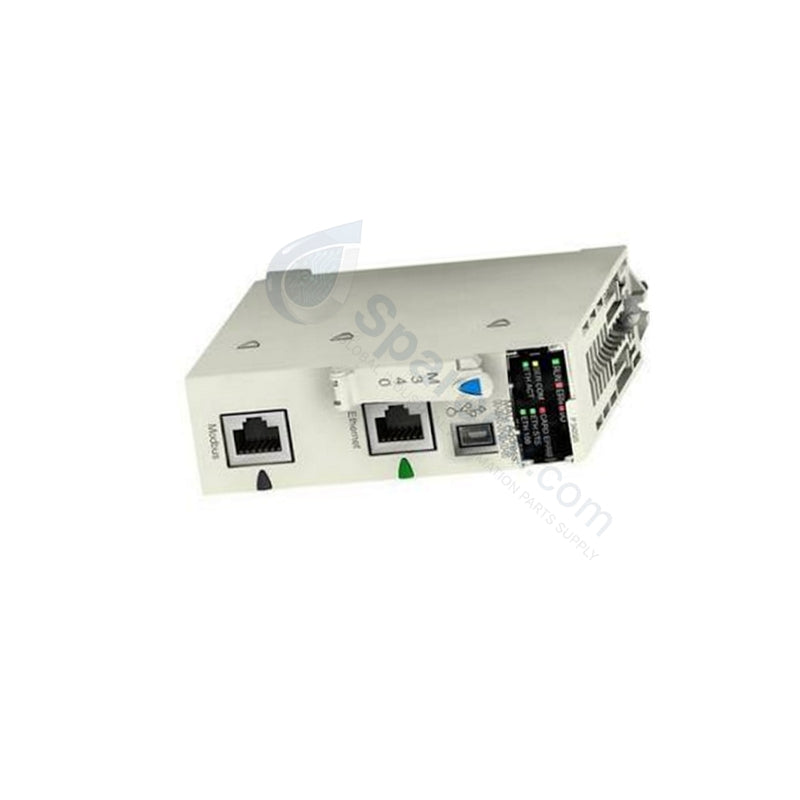

وحدة المعالج Schneider Electric BMXP342020 Modicon M340

يعمل Schneider Electric BMXP342020 كوحدة المعالج الأساسية BMXP342020 المستخدمة لتنفيذ حلقات قابلة للبرمجة معقدة وتكوينات متعددة الرفوف عبر منصات سلسلة Modicon M340. يقوم الجهاز بتشغيل محرك منطق داخلي مخصص يعالج رمز تطبيق المستخدم، وينسق تبادلات بيانات الإدخال/الإخراج المحلية والبعيدة، ويدير تدفقات الاتصال المتزامنة عبر واجهات متسلسلة وUSB وشبكة مدمجة.

مواصفات الجهاز

المعلمة	المواصفات
النموذج	BMXP342020
العلامة التجارية	شنايدر إلكتريك
المنشأ	فرنسا
الوزن	0.45 كجم (0.992 رطل)
الأبعاد	تنسيق وحدة Modicon M340 مدمجة أحادية الفتحة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	5 واط (1000 مللي أمبير عند 5 فولت تيار مستمر من ناقل اللوحة الخلفية)
ذاكرة المنطق	4 ميجابايت ذاكرة وصول عشوائي داخلية
الحد الأقصى لسعة الإدخال/الإخراج	حتى 1024 إدخال/إخراج منفصل، 128 إدخال/إخراج تناظري
هيكل إدارة المهام	مهمة رئيسية واحدة، مهمة سريعة واحدة، 64 مهمة حدث
وقت تنفيذ التعليمات	0.12 ميكروثانية منطقي، 0.33 ميكروثانية حساب كلمة، 2.5 ميكروثانية نقطة عائمة
منافذ الاتصال المدمجة	1 x إيثرنت TCP/IP، 2 x متسلسل (RS-232/RS-485)، 1 x USB
البروتوكولات المدعومة عبر الخيارات	CANopen، Modbus، Profibus DP، AS-Interface
توسيع الذاكرة	فتحة بطاقة SD مخصصة لتخزين البرامج الثنائية وسجلات البيانات
حماية الغلاف	IP20، درجة التلوث 2
الرطوبة النسبية	10% إلى 95% أثناء التشغيل (غير متكثف)

توجيه الشبكة الحتمية وتحجيم اللوحة الخلفية

تحدد وحدة المعالج التزامن عبر الهيكل المضيف، وتتحكم في سرعة اتصال ناقل اللوحة الخلفية الداخلية لضمان تحديثات الإدخال/الإخراج الموحدة. تدعم إجراءات تحجيم كثافة الإدخال/الإخراج متعددة الرفوف، مما يتيح المعالجة في الوقت الفعلي لهياكل التطبيقات المعقدة متعددة المهام ضمن حدود حتمية. تتعامل مسارات المنطق المدمجة مع الجسر الأصلي لشبكات Profinet / EtherNet/IP الحتمية، مع الحفاظ على التوافق المباشر مع تحديث البرامج الثابتة ومواءمة الذاكرة المستمرة أثناء التنفيذ النشط لروتينات التحكم الإشرافي.

الأسئلة الشائعة

س: كيف تدير وحدة المعالج حالات الذاكرة المتطايرة أثناء انقطاع التيار الكهربائي لفترة طويلة إذا لم يتم تركيب بطارية احتياطية؟

ج: تستخدم وحدة المعالج ذاكرة الوصول العشوائي الداخلية لتنفيذ البرنامج النشط، ولكنها تعتمد على ذاكرتها الفلاشية الداخلية غير المتطايرة وفتحة توسيع بطاقة الذاكرة SD الإلزامية للاحتفاظ بالبرنامج الثنائي للتطبيق. عند استعادة الطاقة، يقوم الجهاز تلقائيًا بإعادة تحميل البرنامج المترجم من الوسائط غير المتطايرة إلى مساحة ذاكرة الوصول العشوائي للتشغيل، ويستأنف العمل بناءً على معلمات المهمة المحددة مسبقًا.

س: ما هي الاختلافات السلوكية الدقيقة بين المهمة الرئيسية والمهمة السريعة ومهام الأحداث أثناء التنفيذ؟

ج: تعمل المهمة الرئيسية كحلقة دورية أو متكررة أساسية تدير برنامج التشغيل الآلي الرئيسي. تعمل المهمة السريعة بشكل غير متزامن بأولوية أعلى للمنطق الحرج للوقت، بينما تقاطع 64 مهمة حدث جميع المعالجة العادية فور حدوث محفز من الأجهزة أو البرامج لتنفيذ الروتينات الفرعية ضمن نوافذ استجابة أقل من المللي ثانية.

س: هل يمكن تكوين أو تبديل وحدات الاتصال الشبكية الاختيارية على اللوحة الخلفية بينما تكون وحدة المعالج في حالة التشغيل؟

ج: لا. بينما يوفر هيكل اللوحة الخلفية عزلًا عاليًا، فإن إضافة أو إزالة وحدات اختيارية مثل بطاقات CANopen أو Profibus يغير من طوبولوجيا الناقل، مما يتطلب تنزيل تكوين كامل ودورة طاقة لوحدة المعالج لإعادة تهيئة تحكيم الأجهزة.

إرشادات التركيب الميداني

أدخل وحدة المعالج بإحكام في الفتحة الأولى المخصصة لهيكل اللوحة الخلفية Modicon X80، مع التأكد من أن الخطاف الهيكلي السفلي يستقر تمامًا قبل تثبيت مزلاج الشد العلوي في سكة التأريض المعدنية. اربط جميع براغي قفل الطرف المدمجة لضمان ربط كهربائي مستمر ومنخفض المقاومة بلوحة تأريض هيكل اللوحة. حافظ على مساحات تهوية واضحة وغير معوقة فوق وتحت مجموعة الرف للحفاظ على درجات حرارة التشغيل أقل من عتبة التشبع الحراري البالغة 60 درجة مئوية.

يجب أن تستخدم جميع توصيلات الاتصال باستخدام منافذ RS-232/RS-485 التسلسلية المدمجة وواجهة إيثرنت TCP/IP RJ45 كابلات محمية ومجدولة ومناسبة للمنشآت الصناعية عالية الضوضاء. قم بتوجيه ناقلات البيانات هذه داخل ممرات أسلاك معدنية مميزة ومؤرضة ومعزولة تمامًا عن خطوط محركات التيار المتردد عالية الجهد والمحولات ودوائر تبديل الطاقة. قم بتوصيل أغطية درع الكابلات بقضيب تأريض أجهزة القياس الرئيسي عند نقطة واحدة بالقرب من مداخل الغلاف لمنع حقن ضوضاء حلقة الأرض.
