TSXP573634M شنايدر إليكتريك موديكون بريميوم دليل ورقة البيانات

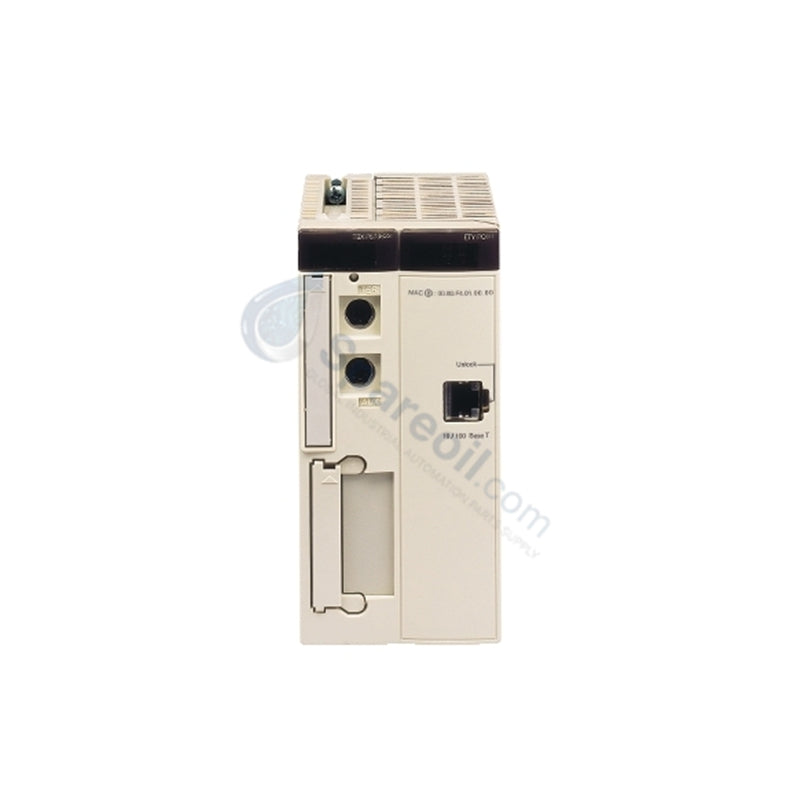

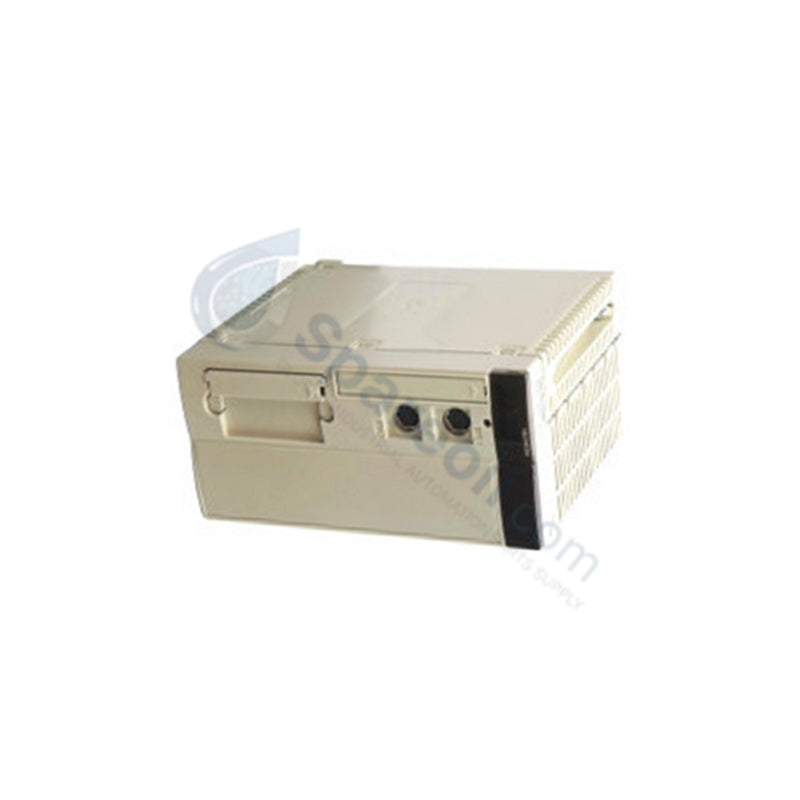

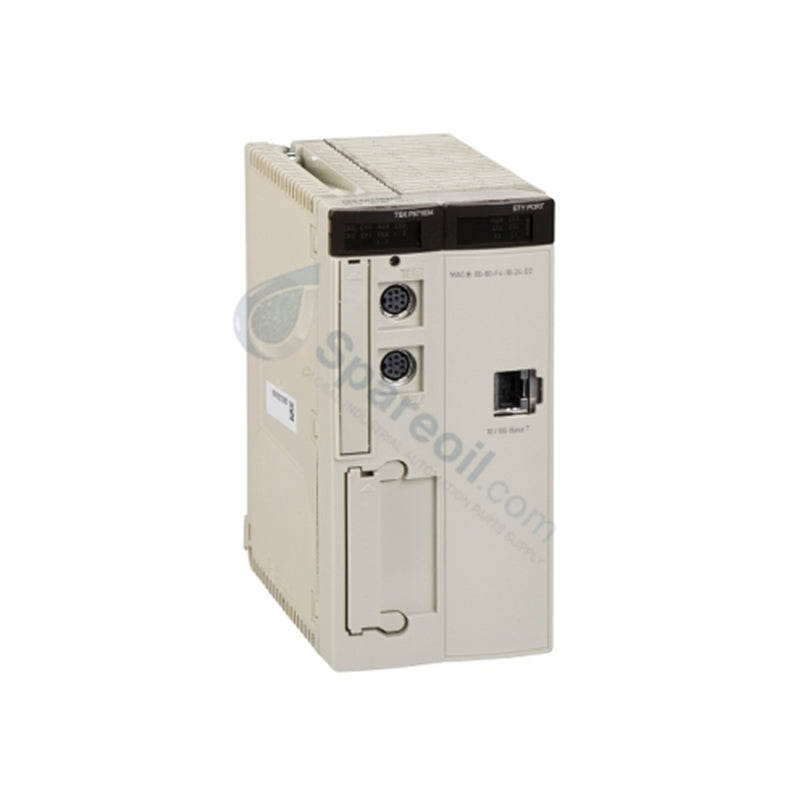

معالج وحدة موديكون بريميوم شنايدر إليكتريك TSXP573634M

معالج وحدة موديكون بريميوم شنايدر إليكتريك TSXP573634M

التوفر: 94 متوفر في المخزون

معالج وحدة موديكون بريميوم TSXP573634M من شنايدر إلكتريك يُعد Schneider Electric TSXP573634M معالج Unity الرئيسي المستخدم لتنفيذ مهام المعالجة المركزية...

رمز المنتج: TSXP573634M

Manufacturer: Schneider
Product No.: TSXP573634M
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: France
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

معالج وحدة موديكون بريميوم TSXP573634M من شنايدر إلكتريك

يُعد Schneider Electric TSXP573634M معالج Unity الرئيسي المستخدم لتنفيذ مهام المعالجة المركزية عبر شبكات منصة أتمتة Modicon Premium.

المواصفات الفنية

المعلمة	المواصفات
الموديل	TSXP573634M
العلامة التجارية	شنايدر إلكتريك
المنشأ	الصين
الوزن	لم يتم تحديد البيانات الفنية
الأبعاد	وحدة مزدوجة التنسيق
درجة حرارة التشغيل	لم يتم تحديد البيانات الفنية
استهلاك الطاقة	لم يتم تحديد البيانات الفنية
نوع المنتج	معالج وحدة
تسمية البرنامج	Unity Pro
سعة الرف	16 رفًا (4، 6، أو 8 فتحات) \| 8 رفوف (12 فتحة)
الحد الأقصى لعدد الفتحات	128 (رفوف 4/6/8 فتحات) \| 64/96 (رفوف 12 فتحة)
سعة الإدخال/الإخراج الرقمي	1024 نقطة إدخال/إخراج
سعة الإدخال/الإخراج التناظري	128 قناة إدخال/إخراج
قنوات تطبيق محددة	32 قناة
سعة حلقة التحكم في العمليات	من 15 إلى 45 حلقة بسيطة
الواجهة التسلسلية	وصلة تسلسلية غير معزولة: موصلان صغيران من نوع DIN (أنثى) (RS485، 19.2/115 كيلوبت/ثانية)
واجهة إيثرنت	منفذ إيثرنت TCP/IP واحد عبر موصل RJ45 (10BASE-T/100BASE-TX)

خصائص شبكات التحكم والمحركات PLC الصناعية

بالعمل داخل تصميم نظام Modicon Premium، تندمج وحدة المعالجة المركزية ذات التنسيق المزدوج هذه في إطار ناقل اللوحة الخلفية لتنسيق تنظيم السجلات في الوقت الفعلي. يوفر الجهاز توجيهًا مباشرًا للبيانات عبر شبكات Profinet / EtherNet/IP الحتمية عبر كتلة إيثرنت المدمجة 10BASE-T/100BASE-TX، مما يدفع طوبولوجيا الاتصال المفتوحة ضمن ملف تعريف نظام Transparent Ready. يحافظ المعالج على توافق تحديث البرامج الثابتة المستمر أثناء إعدادات التكوين النشطة من خلال كتل برمجة Unity Pro، مما يحسن ملفات تعريف قياس كثافة الإدخال/الإخراج المحلية عن طريق إدارة ما يصل إلى 1024 نقطة منفصلة و 128 سجلًا تناظريًا دون تقليل سرعات تحديث الناقل الداخلي.

الأسئلة المتكررة

س: ما هي قيود الاتصال للمنافذ التسلسلية والشبكية المدمجة في وحدة المعالجة المركزية TSXP573634M؟

ج: يشتمل الجهاز على منفذ إيثرنت RJ45 واحد تم تكوينه لوسائط TCP/IP بسرعة 10/100 ميجابت/ثانية. للوصلات من نقطة إلى نقطة، فإنه يشتمل على موصلين تسلسليين صغيرين غير معزولين من نوع DIN أنثى يستخدمان الطبقة الفيزيائية RS485 بمعدلات إرسال تتراوح من 19.2 كيلوبت/ثانية حتى 115 كيلوبت/ثانية.

س: كم عدد الهياكل أو الرفوف المادية المستقلة التي يمكن لوحدة المعالجة المركزية هذه الإشراف عليها؟

ج: يتم تصنيف نواة المعالجة الداخلية لإدارة ما يصل إلى 16 رفًا فرديًا من 4 أو 6 أو 8 فتحات، أو ما يصل إلى 8 رفوف عند استخدام تكوينات الأجهزة ذات اللوحة الخلفية الأكبر ذات 12 فتحة.

س: ما هي أقصى قدرة معالجة لخوارزميات التحكم في الحلقة داخل هذا المعالج؟

ج: يدعم البرنامج الثابت إجراءات تنفيذ متخصصة تتعامل مع ما بين 15 و 45 حلقة تحكم بسيطة مستقلة في العملية إلى جانب قنوات المراقبة الخاصة بالتطبيق البالغ عددها 32 قناة.

إرشادات التركيب الميداني

قم بتركيب معالج TSXP573634M ذي التنسيق المزدوج في الفتحة المخصصة له على اللوحة الخلفية الأساسية لرف Modicon Premium، مع الانتباه لمحاذاة وصلات المسامير المتعددة الخلفية قبل تطبيق الضغط الميكانيكي للداخل. أحكم ربط براغي تثبيت الوحدة الأمامية لضمان اتصال أرضي مستمر مع الهيكل المعدني. قم بتوصيل خطوط الشبكة باستخدام كابلات RJ45 القياسية الموصلة والمحمية لواجهة الإيثرنت وكابلات mini-DIN المحمية لأي حلقات تسلسلية مساعدة من نوع RS485. قم بتوجيه جميع خطوط الاتصال عبر مسارات كابلات منفصلة ومؤرضة داخل غلاف الخزانة، مع الحفاظ على فصل مناسب عن خطوط المحركات الصناعية ثلاثية الأطوار أو خطوط تغذية المحركات الثقيلة للتخفيف من حقن الضوضاء الكهربائية.
