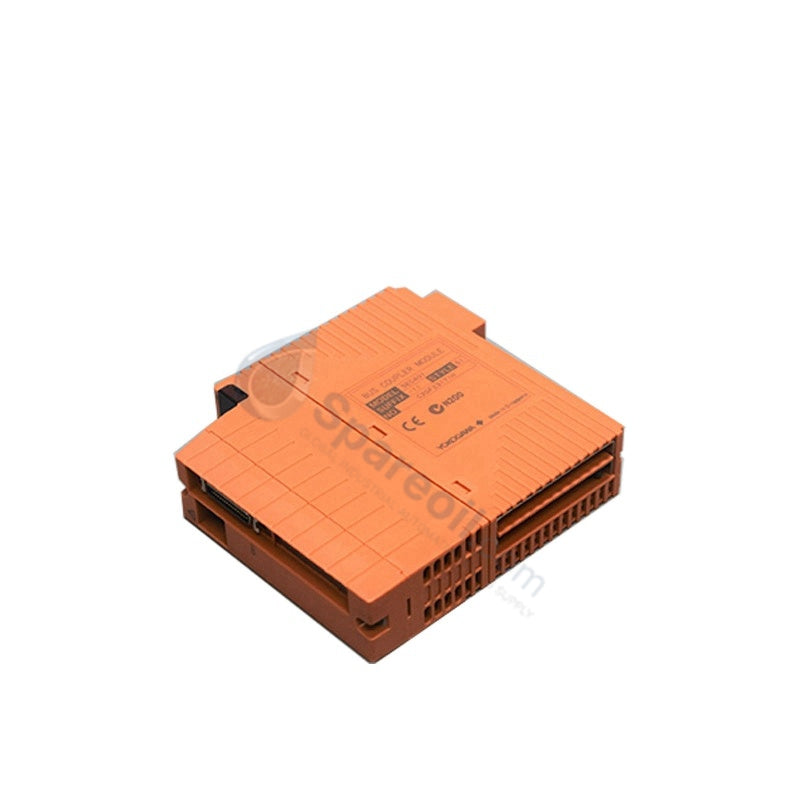

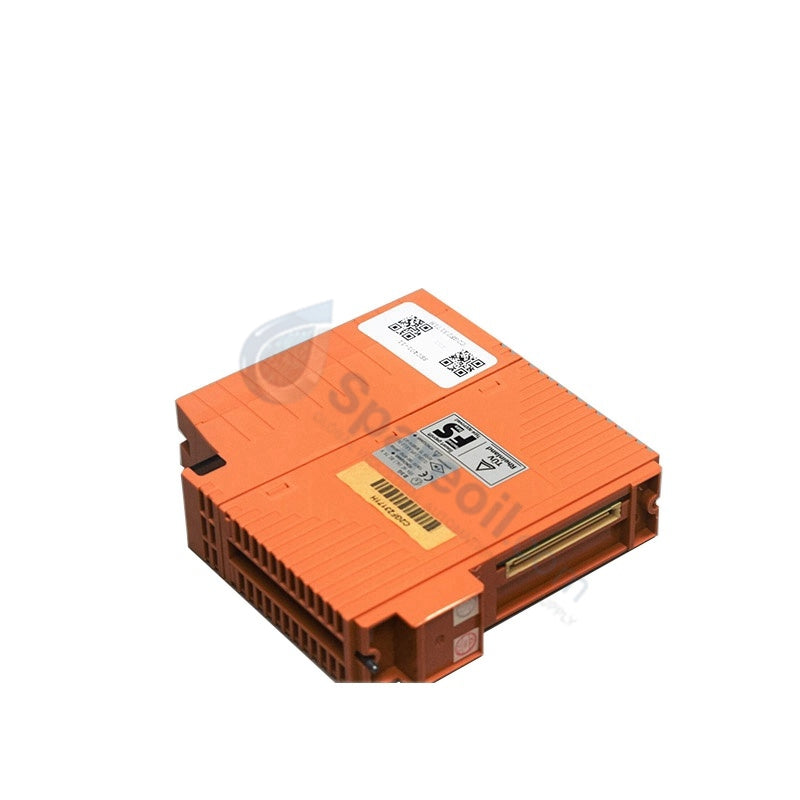

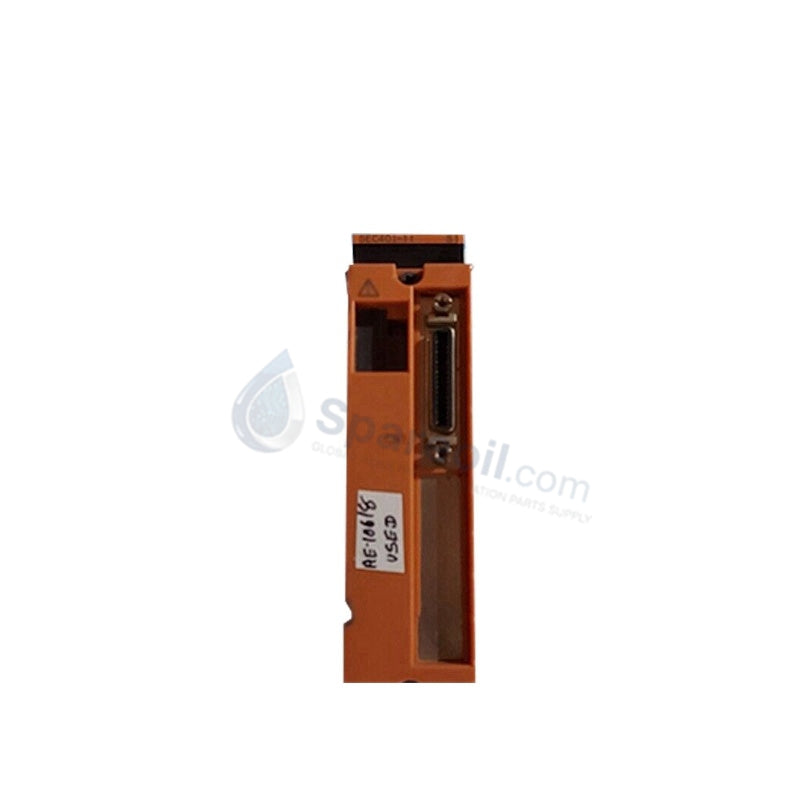

SEC401-11 وحدة اقتران ناقل Yokogawa S3

SEC401-11 وحدة اقتران ناقل Yokogawa CENTUM VP ProSafe-RS ESB S3

SEC401-11 وحدة اقتران ناقل Yokogawa CENTUM VP ProSafe-RS ESB S3

التوفر: 20 متوفر في المخزون

وحدة مقرن الحافلات Yokogawa SEC401-11 S3 تم تكوين وحدة Yokogawa SEC401-11، المصنفة أيضًا باسم وحدة مقرن الحافلات SEC401 S3، لتوسيع...

رمز المنتج: SEC401-11 S3

Manufacturer: Yokogawa
Product No.: SEC401-11 S3
Product Type: وحدات ربط الناقل
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 220g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة مقرن الحافلات Yokogawa SEC401-11 S3

تم تكوين وحدة Yokogawa SEC401-11، المصنفة أيضًا باسم وحدة مقرن الحافلات SEC401 S3، لتوسيع الإدخال/الإخراج وتوسيع الحافلات في منصات التحكم CENTUM VP وProSafe-RS، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الأجهزة المثبتة على الرف كواجهة اتصال لتوسيع روابط حافلات S3 وحافلات ESB بين محطات التحكم الميدانية (FCS) ووحدات الإدخال/الإخراج البعيدة. يوفر تكييف الإشارة المتكامل والعزل الجلفاني حصانة من الضوضاء ومزامنة في الوقت الفعلي عبر مجموعات الإدخال/الإخراج عالية الكثافة.

توزيع اللاحقة ومصفوفة النموذج

رمز اللاحقة	مواصفات الخيار
-1	النوع القياسي
1	مراجعة الأجهزة من النمط 1

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SEC401-11
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.22 كجم إلى 1.5 كجم (تكوين عقدة الهيكل: 7 - 9 كجم)
الأبعاد	32 مم × 106 مم × 130 مم (وحدة الهيكل: 482.6 مم × 266 مم × 88.1 مم)
درجة حرارة التشغيل	0 درجة مئوية إلى +55 درجة مئوية
استهلاك الطاقة	150 مللي أمبير عند 5 فولت تيار مستمر داخلي (مزود بلوحة خلفية 24 فولت تيار مستمر)
هندسة الحافلات	واجهة حافلات S3 (متزامن تسلسلي فردي) / ESB
مستوى السلامة	متوافق مع SIL3 (IEC 61508)
فتحات الوحدة	يدعم ما يصل إلى 8 وحدات إدخال/إخراج بالإضافة إلى وحدات وحدة المعالجة المركزية/الاتصال
جهد العزل	عزل جلفاني بين حافلة S3 ومنطق النظام الداخلي

بروتوكول حلقة HART 4-20 مللي أمبير وعزل قناة إلى قناة

تحافظ وحدة SEC401-11 على تمديد حافلات بزمن استجابة منخفض عبر الرفوف التي تستضيف بطاقات تناظرية لبروتوكول حلقة HART 4-20 مللي أمبير وعقد إدخال/إخراج رقمية عالية الكثافة. تزيل حواجز العزل الجلفاني تيارات حلقة الأرض بين مجموعات الإدخال/الإخراج البعيدة واللوحة الخلفية لوحدة التحكم الرئيسية. يمنع هذا العزل الضوضاء الكهربائية من تشويه متغيرات العملية التناظرية الحساسة ويحافظ على دقة تعويض التقاطع البارد (CJC) على بطاقات إدخال المزدوجات الحرارية المجاورة.

الأسئلة المتداولة

س: كيف تتلقى SEC401-11 طاقة التشغيل داخل عقدة الإدخال/الإخراج؟

ج: تسحب الوحدة الطاقة مباشرة من اللوحة الخلفية للنظام بجهد 24 فولت تيار مستمر، وتستهلك 150 مللي أمبير عند 5 فولت تيار مستمر لدوائرها المنطقية الداخلية.

س: ما هي واجهة الشبكة التي تدعمها SEC401-11 لتوسيع الوحدة؟

ج: تستخدم هندسة حافلات Synchronous Serial Single (S3) وواجهات حافلات ESB لمزامنة البيانات عبر رفوف التوسع الموزعة.

إرشادات التثبيت الميداني

أدخل SEC401-11 مباشرة في فتحة واجهة حافلات الإدخال/الإخراج المخصصة لها داخل رف FCS أو هيكل العقدة. أحكم ربط براغي قفل اللوحة العلوية والسفلية لإنشاء تأريض الإطار وتثبيت اتصال واجهة اللوحة الخلفية.

قم بتوصيل كابلات حافلات توسيع S3 باستخدام حماية مصنعيه. وجه كابلات إشارة الحافلة بعيدًا عن أسلاك المحرك عالية الجهد وموصلات طاقة التبديل لمنع تلف الإشارة. قم بتأريض جميع دروع الكابلات عند نقطة تأريض خزانة واحدة قبل تطبيق طاقة اللوحة الخلفية بجهد 24 فولت تيار مستمر.
