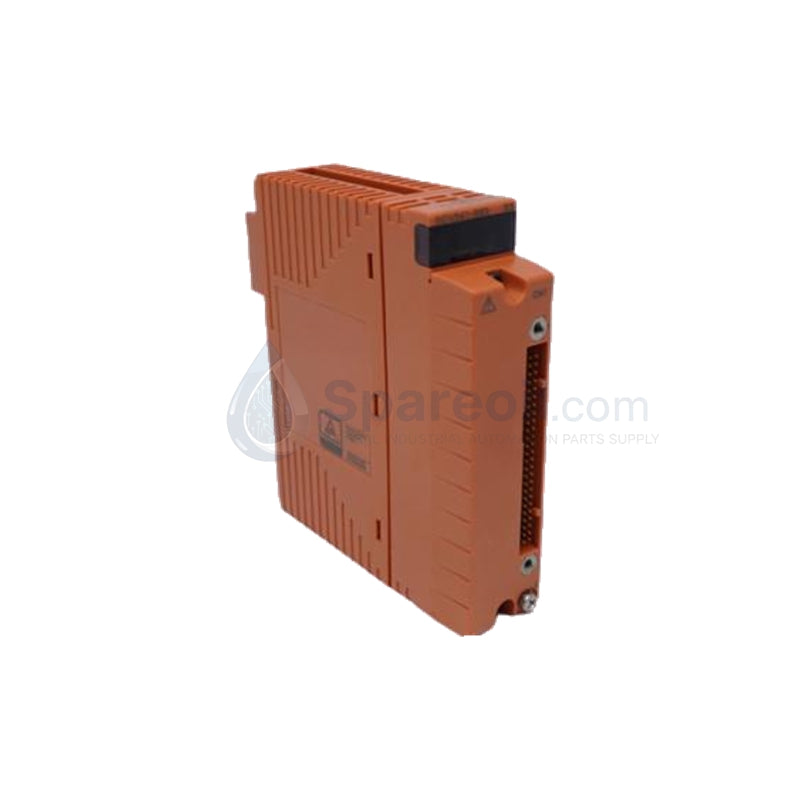

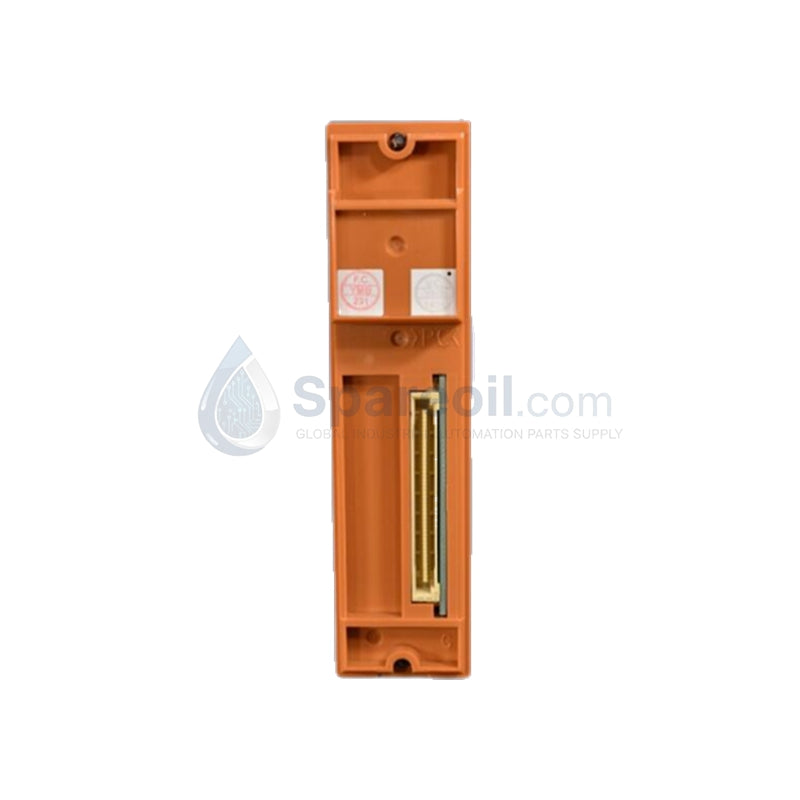

SNT401-53 S1 وحدة مكرر بصري Yokogawa | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة مكرر ناقل ESB البصري Yokogawa SNT401-53 S1 تم تكوين وحدة Yokogawa SNT401-53 S1 (وحدة مكرر ناقل ESB البصري Yokogawa...

رمز المنتج: SNT401-53

Manufacturer: Yokogawa
Product No.: SNT401-53
Product Type: وحدات واجهة الناقل
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة مكرر ناقل ESB البصري Yokogawa SNT401-53 S1

تم تكوين وحدة Yokogawa SNT401-53 S1 (وحدة مكرر ناقل ESB البصري Yokogawa SNT401) لمد ناقل عالي السرعة في أنظمة FIO الفرعية CENTUM VP / CS 3000، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SNT401-53 S1
العلامة التجارية	يوكوجاوا
الأصل	اليابان
الوزن	0.3 كجم
الأبعاد	2.2 سم × 12.4 سم × 12.6 سم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	0.5 أمبير أساسي (5 فولت تيار مستمر: ~1.0 أمبير / 24 فولت تيار مستمر: ~50 مللي أمبير عبر اللوحة الأساسية)
الوظيفة الأساسية	تحويل إشارات ناقل ESB إلى إشارات بصرية
هيكل الشبكة	يدعم اتصالات من نوع النجمة والسلسلة
أقصى مسافة	5 كم قياسي (10 كم مع نظام Vnet/IP الإصدار R1.03 أو أحدث)
الحد الأقصى لمراحل التوصيل	مرحلتان
الحماية من التآكل	طلاء مطابق لمعيار ISA G3
العزل	عزل بصري بين اتصال FCS وناقل الإدخال/الإخراج

التحكم في العمليات وإدارة الناقل البصري لنظام التحكم الموزع (DCS)

تتفاعل وحدة الاتصال مع اللوحة الخلفية لمحطة التحكم الميداني (FCS) لتحويل إشارات ESB الكهربائية إلى تسلسلات انتشار بصرية. وهي تتحكم في فحص الإدخال/الإخراج في الوقت الفعلي وتخزين البيانات المؤقت عبر العقد البعيدة مع الحفاظ على العزل الكامل من قناة إلى قناة من خلال وسائط الألياف الضوئية الأصلية. تعمل البطاقة ضمن بنية بروتوكول حلقة 4-20 مللي أمبير HART، وتعزل منطق المعالج الأساسي عن جهد الطفرة في جانب الحقل. تنفذ الوحدة توقيت إشارة صارمًا لقمع تأخيرات الإرسال عبر هياكل النجمة أو السلسلة، مما يحافظ على التزامن الحتمي للبيانات بغض النظر عن إصدارات البرامج الثابتة المحلية للنظام.

الأسئلة الشائعة

س: ما هي قيود التيار للوحة الخلفية عند نشر SNT401-53 S1 في تكوين عقدة زائدة عن الحاجة؟

ج: تسحب الوحدة ما يقرب من 1.0 أمبير عند 5 فولت تيار مستمر و 50 مللي أمبير عند 24 فولت تيار مستمر من سكة الطاقة للوحة الأساسية لـ FIO. يجب على المهندسين التأكد من أن إجمالي حمل التيار لوحدات المكرر المزدوجة لا يتجاوز حدود الأجهزة لوحدات إمداد الطاقة للعقدة المحلية.

س: كيف يتعامل الواجهة البصرية مع أخطاء الخط أو انقطاع الاتصال أثناء عمليات DCS النشطة؟

ج: في تكوين خط مزدوج زائد عن الحاجة، يراقب المنطق الداخلي حالة الارتباط باستخدام التشخيصات المدمجة. إذا انخفضت إشارة بصرية أو انقطع كابل، تقوم الوحدة بتنفيذ تحويل تلقائي إلى المسار الاحتياطي الثانوي دون تعطيل منطق التحكم في العملية الجاري.

إرشادات التثبيت الميداني

محاذاة وربط فتحة اللوحة الأساسية: أدخل الوحدة بإحكام في الفتحة المخصصة للوحة الأساسية لـ FIO. ادفع البطاقة مباشرة على طول قضبان التوجيه حتى تستقر الواجهة الخلفية تمامًا في موصلات اللوحة الخلفية، ثم اربط المشابك الميكانيكية.
توجيه الألياف الضوئية ونصف قطر الانحناء: وجه جميع كابلات الألياف الضوئية عبر قنوات حماية منخفضة الضوضاء مفصولة عن كابلات التيار المتردد عالية الجهد وخطوط تشغيل المحركات. حافظ على الحد الأدنى لنصف قطر الانحناء المحدد من قبل الشركة المصنعة لمنع توهين الإشارة وفقدان تتبع البيانات.
اعتبارات الغلاف البيئي: تحقق من أن تثبيت الخزانة الصناعية يحافظ على معايير الطلاء المطابق ISA G3 عن طريق إغلاق الفتحات غير المستخدمة. حافظ على حدود التشغيل المحيطة بين -20 و +70 درجة مئوية لضمان الاستقرار طويل الأمد تحت الأحمال الحرارية المستمرة.
