وحدة التحكم في درجة الحرارة وPID | يوكوجاوا F3CU04-0S FA-M3

وحدة التحكم في درجة الحرارة وPID | يوكوجاوا F3CU04-0S FA-M3

التوفر: 10 متوفر في المخزون

وحدة YOKOGAWA F3CU04-0S FA-M3 يعمل YOKOGAWA F3CU04-0S، المصنّف أيضًا كوحدة التحكم في درجة الحرارة و PID F3CU04، كمكون مادي مخصص...

رمز المنتج: F3CU04-0S

Manufacturer: Yokogawa
Product No.: F3CU04-0S
Product Type: وحدات التحكم في درجة الحرارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

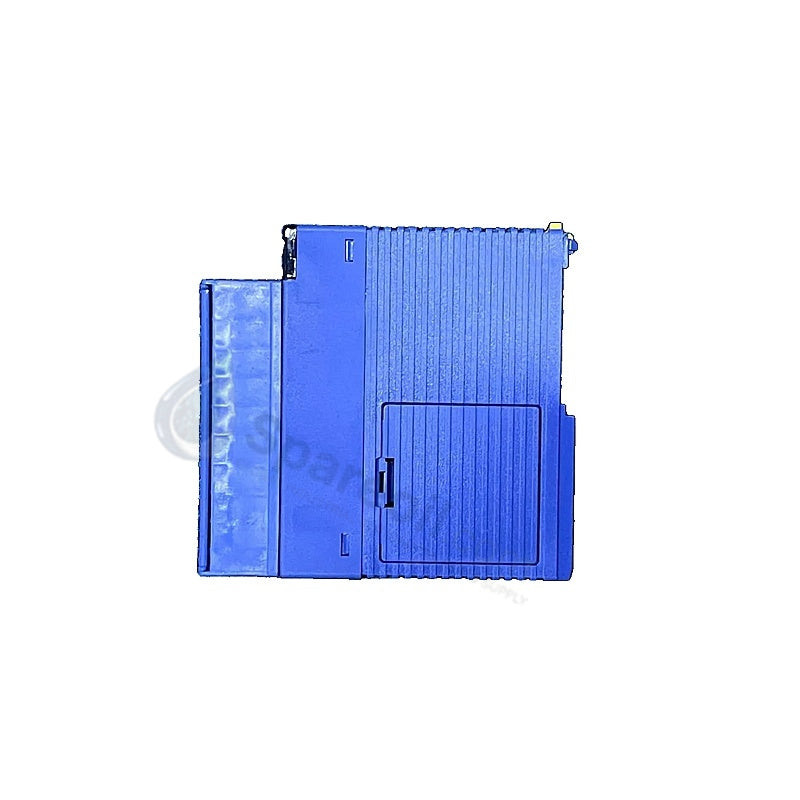

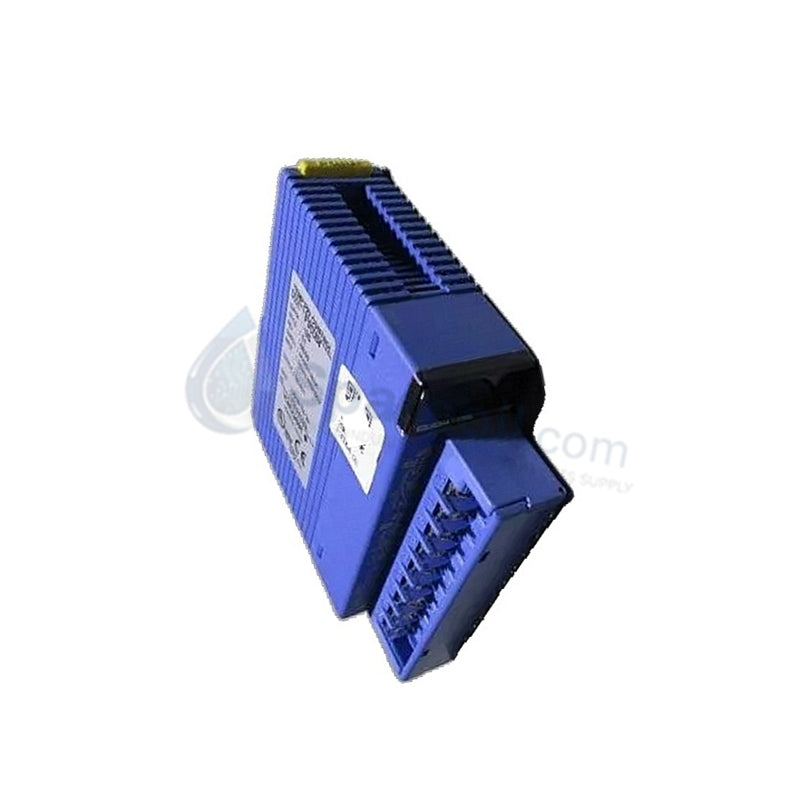

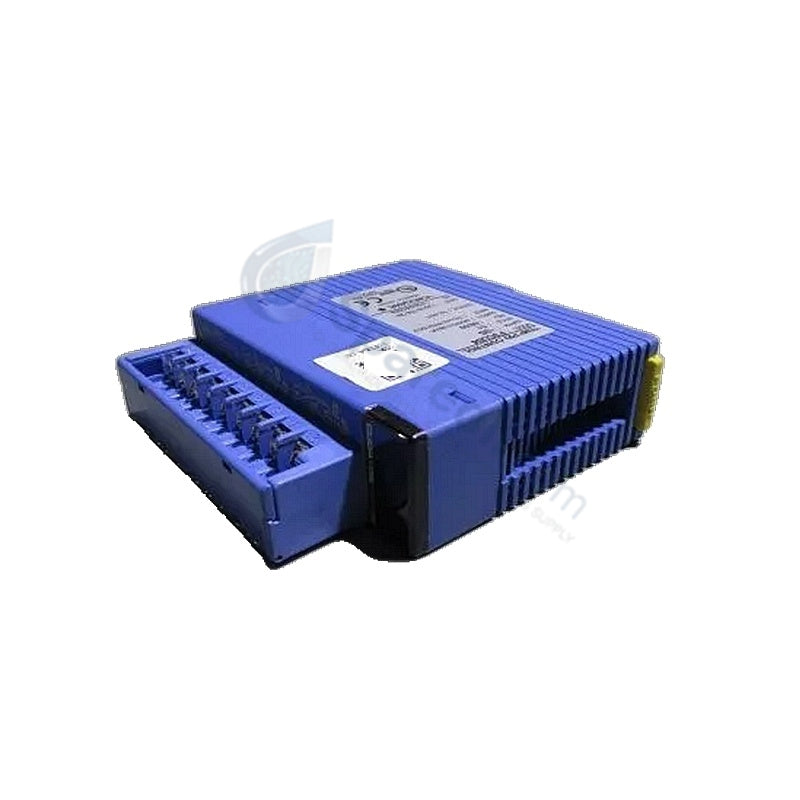

وحدة YOKOGAWA F3CU04-0S FA-M3

يعمل YOKOGAWA F3CU04-0S، المصنّف أيضًا كوحدة التحكم في درجة الحرارة و PID F3CU04، كمكون مادي مخصص لمعالجة درجة الحرارة ذات 4 حلقات وتنفيذ PID داخل منصات FA-M3 ووحدات التحكم المستقلة. تقوم الوحدة بأخذ عينات من الإشارات التناظرية متعددة القنوات بمعدل تحديث حتمي قدره 200 مللي ثانية لتشغيل حسابات الحلقة المستقلة. يقوم هذا الجهاز بتنفيذ التحويل الميداني من نقطة إلى نقطة من خلال كتلة أطرافه المدمجة ذات 18 نقطة، مما يرسم الخرائط الحرارية الفيزيائية مباشرة في مصفوفة سجل النظام.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	F3CU04-0S
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.3 كجم (الوزن الصافي للوحدة)
الأبعاد	13.0 × 13.0 × 3.2 سم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	460 مللي أمبير عند 5 فولت تيار مستمر
سعة الحلقة	4 حلقات تحكم PID
فترة أخذ عينات الإدخال	200 مللي ثانية
دقة تحويل الإدخال	0.1% من المقياس الكامل
دقة الإدخال	0.1 درجة مئوية
تهيئة الإنذار	4 نقاط لكل حلقة (تستخدم الإنذارات 1 و 2 مرحلات الإدخال)
نوع الإنهاء	كتلة طرفية واحدة من 18 نقطة مع براغي M3.5
تصنيف العزل	عزل من المنفذ إلى النظام، 1500 فولت تيار متردد
عتبة التسخين	30 دقيقة كحد أدنى
أقصى تدرج حراري	10 درجات مئوية/ساعة كحد أقصى لمعدل التغير المحيط
رمز HS	8537101190

سمات التحكم في العمليات ووحدة DCS

ينشر هيكل الوحدة واجهة أمامية عالمية للحفاظ على بروتوكول حلقة HART 4-20 مللي أمبير جنبًا إلى جنب مع مسارات الجهد عالية الدقة. تفرض الدائرة الداخلية عزلًا قويًا من قناة إلى قناة يصل إلى 1500 فولت تيار متردد، مما يمنع الحلقات الأرضية من تشويه إشارات المحولات المجاورة. يقوم معالج دقيق مدمج بإجراء تعويض مستمر للوصلة الباردة (CJC) لمدخلات الثرموكبل المباشرة أثناء معالجة متغيرات المقاومة من مجسات RTD. تحسب خوارزميات الضبط التلقائي الديناميكي تلقائيًا مصفوفات الكسب المثلى أثناء تغييرات الخطوة، مما يثبت تنفيذ الحلقة الحرجة ضد اضطرابات العملية الحرارية.

الأسئلة الشائعة

س: ما هي القيود المتعلقة باتجاه التركيب المادي داخل هيكل التحكم؟

ج: يتطلب الجهاز تركيبًا رأسيًا قياسيًا في الرف. يحظر التصميم التوجيهات الأفقية أو المقلوبة لأنها تعطل مسار تدفق الهواء الحراري الضروري للحفاظ على المكونات الداخلية ضمن الحدود الحرارية.

س: كيف يتفاعل روتين الضبط التلقائي الديناميكي مع سجلات الأجهزة أثناء التشغيل؟

ج: يكتشف البرنامج الثابت تعديلات نقطة الضبط اليدوية على الفور، ويطلق مصفوفة إعادة حساب داخلية، ويكتب فوق معاملات PID النشطة مباشرة دون مقاطعة دورة أخذ عينات الإدخال التي تبلغ 200 مللي ثانية.

إرشادات التركيب الميداني

عزم برغي الطرف: قم بتوصيل الأسلاك الميدانية بكتلة الأطراف ذات 18 نقطة باستخدام براغي M3.5. أحكم ربط الأطراف بمفك عزم معاير لتأمين التوصيلات ضد الاهتزاز المستمر للمصنع.
تتبع الحرارة المحيطة: تأكد من أن البيئة لا تتجاوز تدرج تعديل درجة الحرارة البالغ 10 درجات مئوية/ساعة. تؤدي التغيرات السريعة في درجة الحرارة إلى اختلافات في انجراف الجهد عبر دائرة تعويض الوصلة الباردة.
إدارة درع التأريض: قم بتوجيه جميع أسلاك إشارة الثرموكبل و RTD من خلال أزواج ملتوية محمية. قم بتأريض الدروع المجدولة عند جانب لوحة التجميع فقط لحجب الضوضاء الكهرومغناطيسية الخارجية من تدهور دقة التحويل البالغة 0.1%.
قيود توجيه الأنبوب: حافظ على فصل جميع مدخلات المستشعر ذات الجهد المنخفض عن كابلات توزيع التيار المتردد. حافظ على مسافة مادية لا تقل عن 200 مم بين الكابلات داخل قنوات الأسلاك للتخفيف من اقتران الضوضاء الحثية.
