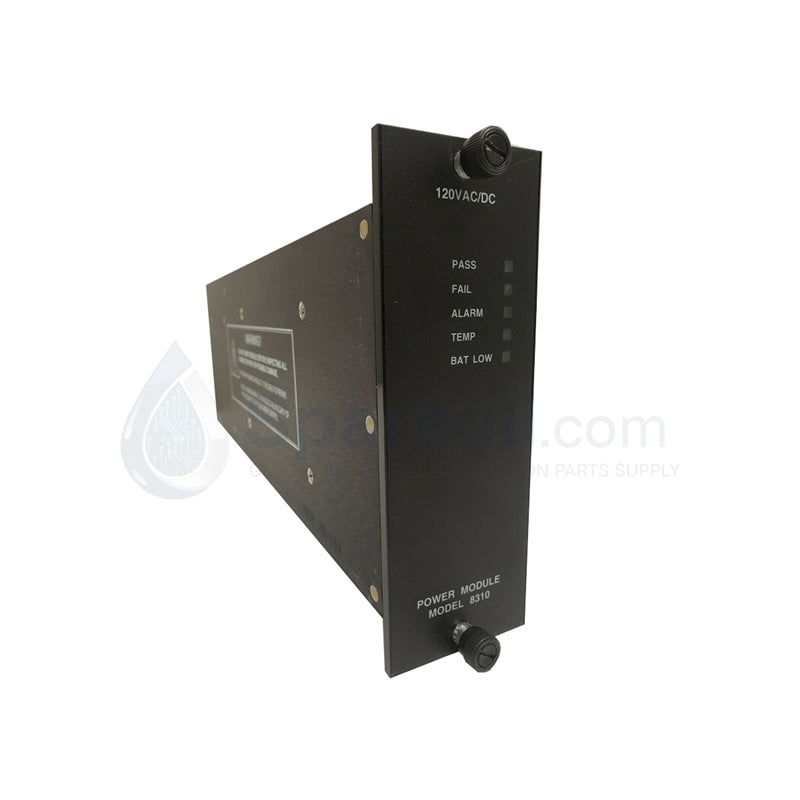

وحدة الطاقة الرئيسية Triconex 8310 للتوسيع RXM
تم تكوين Triconex 8310 (وحدة الطاقة 8310) لتطبيقات السلامة عالية النزاهة ضمن أنظمة التكرار المعياري الثلاثي (TMR)، وتوفر مصدر طاقة تيار مستمر مستقر بقوة 175 واط للوحات الخلفية للهياكل الرئيسية والتوسيع و RXM.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 8310 |
| العلامة التجارية | Triconex (شنايدر إلكتريك) |
| الأصل | غير محدد |
| الوزن | 3.8 كجم |
| الأبعاد | عامل شكل هيكل Triconex القياسي |
| درجة حرارة التشغيل | غير محددة |
| طاقة الإخراج | 175 واط |
| جهد الإدخال | 120 فولت تيار متردد / 120 فولت تيار مستمر |
| نطاق الإدخال | 85-140 فولت تيار متردد / 95-180 فولت تيار مستمر |
| العزل | 1500 فولت تيار مستمر (الإدخال إلى الإخراج/الشاسيه) |
هندسة وموثوقية نظام السلامة
تُعد وحدة 8310 عنصرًا أساسيًا في بنية Triconex TMR، وهي مصممة لتسهيل تنفيذ حالة الفشل الآمن في أنظمة الأجهزة الآمنة الحرجة للمهمة. من خلال الاستفادة من إمكانات الإدخال المزدوج للتيار المتردد/التيار المستمر، يتم نشر هذه الوحدات عادةً في أزواج متكررة لضمان التوفر المستمر. تشتمل كل وحدة على تنظيم متقدم للجهد الزائد وصمامات تأخير زمنية مدمجة، مما يضمن عدم انتشار الأعطال الكهربائية المحلية إلى ناقل اللوحة الخلفية. هذا العزل الجلفاني ضروري للحفاظ على سلامة شهادة SIL3 في البيئات التي تنتشر فيها الضوضاء الكهربائية أو اختلافات جهد الأرض.
الأسئلة الشائعة
س: هل يمكن استخدام 8310 في تكوينات متكررة لتحقيق توفر عالٍ؟
ج: نعم. تم تصميم 8310 للتشغيل في أزواج متكررة داخل هيكل Triconex. يسمح هذا التكوين بانتقال سلس في حالة فشل إحدى الوحدات، مما يضمن أن نظام السلامة يحافظ على الطاقة لمعالج TMR ووحدات الإدخال/الإخراج دون مقاطعة تنفيذ منطق السلامة.
س: ما هي إمكانات مراقبة الحالة المتوفرة على اللوحة الأمامية؟
ج: تتضمن اللوحة الأمامية مؤشرات LED مخصصة لحالة "المرور" و"الخطأ" و"الحمل". توفر مصابيح LED هذه ملاحظات تشخيصية مرئية فورية حول الحالة التشغيلية للوحدة، مما يسمح لموظفي الصيانة بتحديد بسرعة متى واجهت الوحدة عطلًا داخليًا أو تعمل خارج معلمات حملها.
إرشادات التركيب الميداني
- التركيب: تأكد من تثبيت وحدة 8310 بإحكام داخل فتحة الطاقة المخصصة لهيكل Triconex. استخدم آليات القفل المدمجة للحفاظ على اتصال ميكانيكي وكهربائي قوي باللوحة الخلفية.
- الصهر: تحتوي الوحدة على صمام تأخير زمني مدمج بقوة 5 أمبير، 250 فولت. إذا فشلت الوحدة في التشغيل على الرغم من تأكيد جهد الإدخال، فتحقق من سلامة الصمام. استبدل فقط بنوع الصمام المحدد للحفاظ على تصنيفات السلامة.
- التأريض: تأكد من ربط الهيكل بنظام تأريض أجهزة المصنع. نظرًا لأن 8310 يوفر عزلًا بقوة 1500 فولت تيار مستمر، فإن التأريض الصحيح لإطار الهيكل أمر بالغ الأهمية للتخفيف من التداخل الكهرومغناطيسي وضمان عمل دوائر حماية السلامة للوحدة بشكل صحيح أثناء الارتفاعات المفاجئة العابرة.
