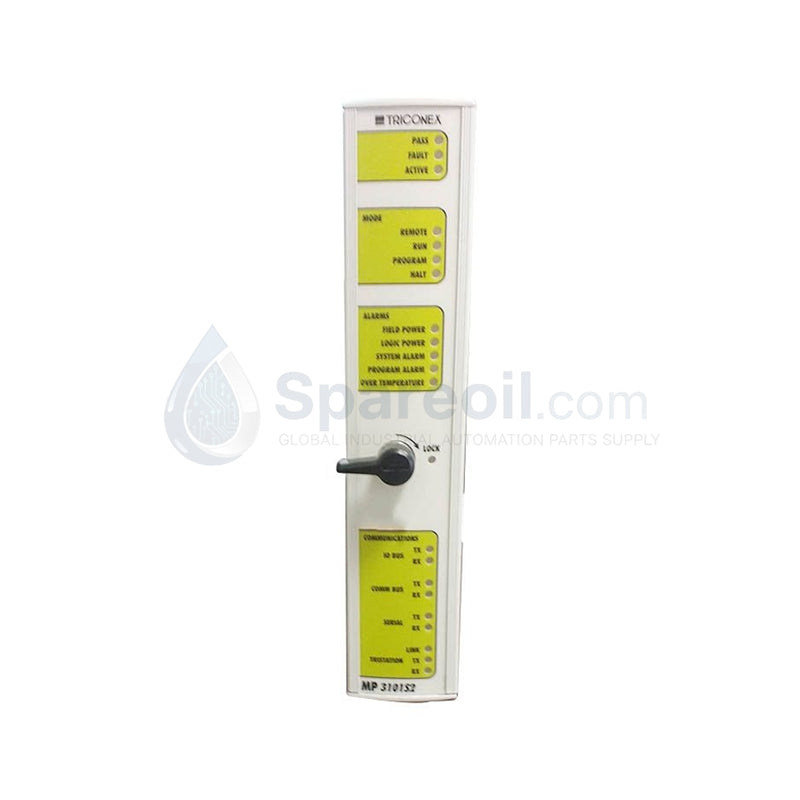

وحدة المعالج الرئيسي Triconex MP3101S2 TMR
يعمل الطراز Triconex MP3101S2، والمُدرج أيضًا باسم وحدة المعالج الرئيسي TMR MP3101، كمكون أجهزة مخصص لتنفيذ منطق السلامة وإدارة 30 نقطة ربط متميزة ضمن منصات السلامة الثلاثية الوحدات الاحتياطية (TMR). تعالج الوحدة أوامر المنطق بدورة فحص ثابتة مدتها 0.5 ثانية لحل إغلاق الطوارئ وحلقات إدارة الموقد. تنفذ التعليمات عبر مسارات تنفيذ ثلاثية للحفاظ على التشغيل المستمر أثناء أعطال الأجهزة ذات المسار الواحد.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | MP3101S2 |
| العلامة التجارية | Triconex (شنايدر إلكتريك) |
| المنشأ | غير محدد |
| الوزن | 9.40 أرطال (4.2 كجم) |
| الأبعاد | غير محدد |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | 90-264 فولت تيار متردد (مدخل عالمي)، 47-63 هرتز |
| الهيكل | الاحتياطي الثلاثي الوحدات (TMR) |
| تقييم السلامة | متوافق مع SIL 3 |
| دورة الفحص | 0.5 ثانية قياسية |
| الاتصال | 30 نقطة ربط |
بنية الاحتياطي الثلاثي الوحدات (TMR) 2 من 3
تنفذ الوحدة منطق المعالجة باستخدام آلية تصويت الأجهزة بنظام اثنين من ثلاثة (2oo3) عبر ثلاثة معالجات دقيقة. تقارن دوائر التصويت الداخلية للأجهزة جميع المدخلات الرقمية وحسابات المنطق وأوامر الإخراج. إذا واجه مسار معالجة واحد اختلافًا كهربائيًا أو منطقيًا، فإن الأجهزة تخفي الخطأ فورًا دون مقاطعة تنفيذ الحلقة. يحافظ هذا الهيكل على تنفيذ حالة الأمان المطلوبة بموجب معايير شهادة SIL 3.
الأسئلة المتداولة
س: هل يمكن استبدال وحدة MP3101S2 أثناء تشغيل النظام؟
ج: تعتمد معلمات تعديل النظام على تكوين اللوحة الخلفية المحدد وإصدار برنامج TriStation قيد التشغيل. يجب التحقق من توافق البرامج الثابتة قبل الإدراج لمنع فشل المزامنة عبر مسارات التنفيذ الثلاثية.
س: كيف تؤثر دورة الفحص البالغة 0.5 ثانية على حسابات حلقة السلامة؟
ج: تضمن حلقة التنفيذ الثابتة البالغة 0.5 ثانية نوافذ حساب موحدة لاستجابات حلقة السلامة. يسمح هذا الأداء للمهندسين بحساب أوقات استجابة الحلقة الإجمالية الدقيقة لتأكيد دخول النظام إلى حالة آمنة ضمن حدود التشغيل المحددة.
إرشادات التركيب الميداني
- قم بتركيب الوحدة أفقيًا في الفتحة المخصصة لهيكل Triconex، مع التأكد من أن الموصل الخلفي يتثبت تمامًا في ناقل اللوحة الخلفية.
- حافظ على ممرات تهوية نظيفة وخالية من الغبار حول الهيكل لدعم تبديد الحرارة على مدى درجة حرارة التشغيل من -40 إلى +70 درجة مئوية.
- أنشئ اتصالًا أرضيًا منخفض المعاوقة من إطار الهيكل إلى ناقل التأريض الرئيسي للأجهزة لضمان سلامة الإشارة.
- وجّه أسلاك مصدر الطاقة الخارجية بجهد 90-264 فولت تيار متردد بعيدًا عن خطوط الإشارة منخفضة الجهد لتقليل التداخل الكهرومغناطيسي عبر نقاط الربط الثلاثين.
