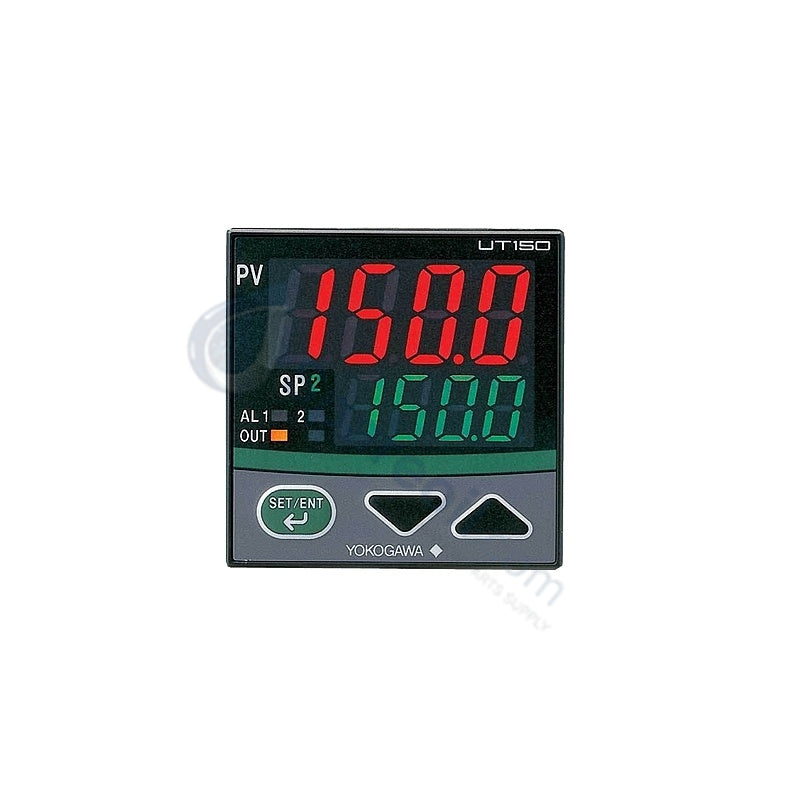

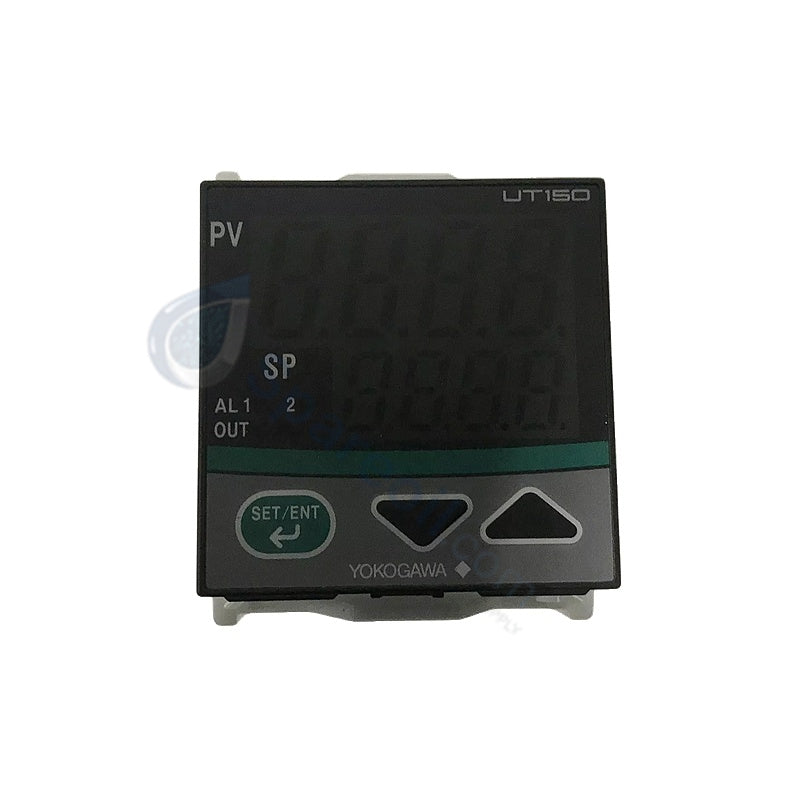

وحدات التحكم في درجة الحرارة طراز UT150 من Yokogawa طراز UT150-RN/AL

وحدات التحكم في درجة الحرارة طراز UT150 من Yokogawa طراز UT150-RN/AL

التوفر: 20 متوفر في المخزون

وحدة التحكم في درجة الحرارة من سلسلة Yokogawa UT150-RN/AL UT تعمل وحدة Yokogawa UT150-RN/AL، المصنفة أيضًا كوحدة التحكم في درجة...

رمز المنتج: UT150-RN/AL

Manufacturer: Yokogawa
Product No.: UT150-RN/AL
Product Type: أجهزة التحكم في درجة الحرارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة التحكم في درجة الحرارة من سلسلة Yokogawa UT150-RN/AL UT

تعمل وحدة Yokogawa UT150-RN/AL، المصنفة أيضًا كوحدة التحكم في درجة الحرارة UT150، كمكون مادي مخصص للتنظيم الحراري ذي الحلقة المغلقة وعرض قيمة العملية داخل لوحات التحكم الصناعية.

توضيح اللاحقة ومصفوفة النموذج

يحدد الهيكل الأبجدي الرقمي اللاحق التكوين المحدد للإدخال/الإخراج المادي وخيارات المصنع:

UT150: رمز النموذج الأساسي الذي يحدد وحدة التحكم في درجة الحرارة ذات الحلقة الواحدة 1/16 DIN.
-R: خرج التحكم الرئيسي تم تكوينه كخرج مرحل للتحكم في PID المتناسب مع الوقت أو التحكم في التشغيل/الإيقاف.
N: النوع القياسي بدون خرج تحكم مخصص للتبريد.
/AL: خيار خرج الإنذار الذي يحدد نقطتي إنذار مرحل.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	UT150-RN/AL
العلامة التجارية	Yokogawa
بلد المنشأ	كوريا الجنوبية
الوزن	0.25 كجم (وزن الشحن 0.5 كجم إلى 2 كجم مع التعبئة)
الأبعاد	48 × 48 × 100 مم (قطع اللوحة الأمامية 1/16 DIN 48 × 48 مم)
درجة حرارة التشغيل	0 درجة مئوية إلى +50 درجة مئوية
استهلاك الطاقة	10 فولت أمبير إلى 15 فولت أمبير
حلقات التحكم	حلقة واحدة (وحدة تحكم PID ذات حلقة واحدة)
خوارزمية التحكم	PID متقدم مع ضبط تلقائي وقمع تجاوز منطق غامض
معدل أخذ العينات	100 مللي ثانية إلى 200 مللي ثانية
أنواع الإدخال	عالمي: الثرموكون، RTD، جهد/تيار DC
دقة الإدخال	+/-0.1% من النطاق
الشاشة	شاشة LED رقمية من 4 أرقام و 7 قطع
الخرج الرئيسي	تلامس مرحل
الخرج المساعد	خرجان إنذار مرحل مزدوجان (خيار /AL)
مصدر الطاقة	100-240 فولت تيار متردد، 50/60 هرتز
التركيب	تركيب على لوحة (لوحة أمامية بتصنيف IP65)

عزل القنوات وأداء الحلقة

توفر الوحدة عزلًا بصريًا وكلفانيًا بين خطوط إمداد الطاقة ودوائر قياس الإدخال وخرج تلامس مرحل الإنذار. تعالج الواجهة التناظرية الأمامية المدخلات عبر واجهة تناظرية عالمية، وتقوم بتنفيذ تعويض الوصلة الباردة الداخلي (CJC) لأجهزة استشعار الثرموكون المتصلة للحفاظ على دقة تحويل تبلغ +/-0.1% من النطاق. يتم أخذ عينات من إشارات العملية بفواصل زمنية تصل إلى 100 مللي ثانية، مما يسمح للمعالج الداخلي بحساب منطق التحكم في PID المتناسب مع الوقت وتشغيل تلامس خرج المرحل دون إدخال ضوضاء حلقة أرضية إلى شبكات DCS أو PLC المضيفة.

الأسئلة المتكررة

س: ما هي إجراءات التحكم التي ينفذها خرج المرحل الرئيسي في UT150-RN/AL؟ ج: ينفذ خرج المرحل الرئيسي (تسمية -R) تحكمًا في التسخين PID متناسبًا مع الوقت أو تحكمًا قياسيًا في التشغيل/الإيقاف بناءً على تكوين نقطة الضبط.

س: هل يمكن دمج خيار الإنذار /AL مع خيارات إنذار احتراق السخان (/HBA)؟ ج: لا، لا يمكن تحديد خيار الإنذار المزدوج /AL في نفس الوقت مع خيار /HBA، حيث يتضمن /HBA وظيفة الإنذار بشكل جوهري.

س: ما هي أبعاد قطع اللوحة المطلوبة لتركيب غلاف وحدة التحكم؟ ج: تتوافق وحدة التحكم مع حجم DIN القياسي 1/16، وتتطلب قطعًا مربعًا للوحة بحجم 48 × 48 مم.

إرشادات التركيب في الموقع

قم بإعداد قطع لوحة DIN قياسي 1/16 (48 × 48 مم) وأدخل وحدة التحكم من خلال الجزء الأمامي للوحة. قم بتثبيت الأقواس الجانبية المرفقة وشد مسامير التثبيت لضغط حشية اللوحة الأمامية، لتحقيق ختم حماية من الدخول IP65 ضد وجه الغلاف. قم بتوجيه خطوط الطاقة الرئيسية 100-240 فولت تيار متردد بعيدًا عن أسلاك مستشعر الثرموكون أو RTD منخفضة المستوى لتجنب التداخل الكهرومغناطيسي. قم بتوصيل دروع المستشعر بقضيب أرضي إشارة مخصص داخل الخزانة. تأكد من أن وصلات أنابيب الأسلاك الميدانية تتصل بما لا يقل عن 5 خيوط NPT كاملة عند الاقتضاء.
