ورقة بيانات ومواصفات المنظم Woodward 9905-001 SPM-A

التوفر: 99 متوفر في المخزون

وحدة مزامنة التوربينات ومنظم السرعة Woodward 9905-001 SPM-A تعمل الوحدة Woodward 9905-001، والمصنفة أيضًا باسم منظم السرعة 9905-001، كوحدة طاقة...

رمز المنتج: 9905-001

Manufacturer: Woodward
Product No.: 9905-001
Product Type: منظم ومزامن السرعة SPM-A
Product Origin: USA
Payment:T/T, Western Union
Weight: 1690g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

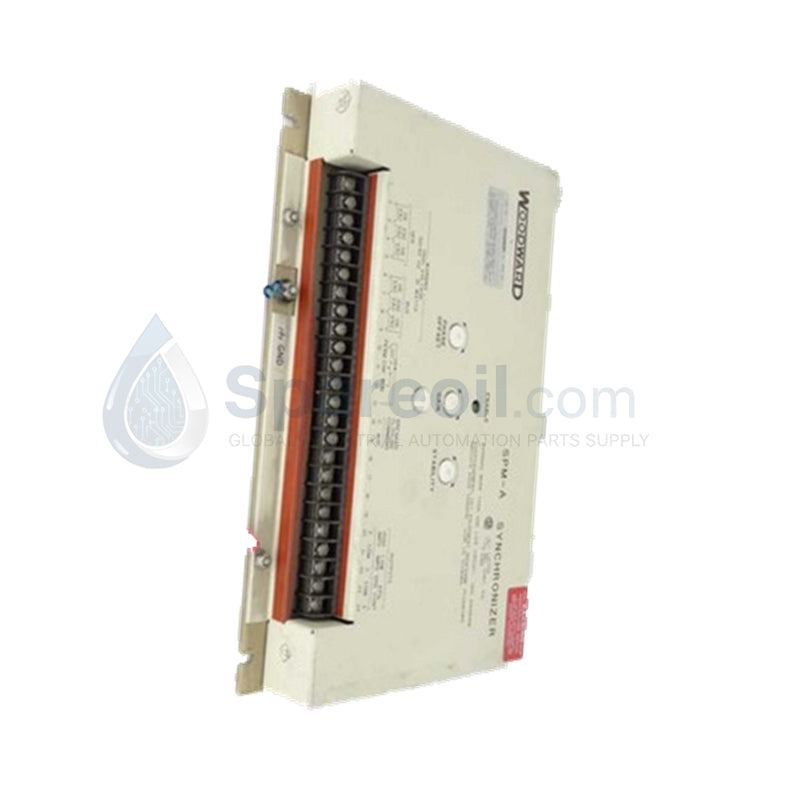

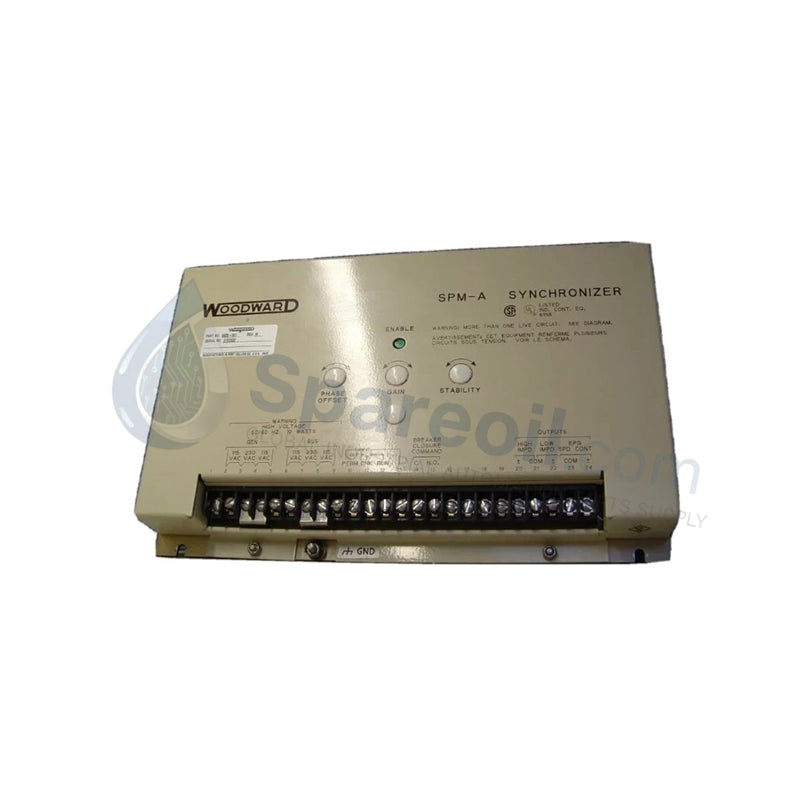

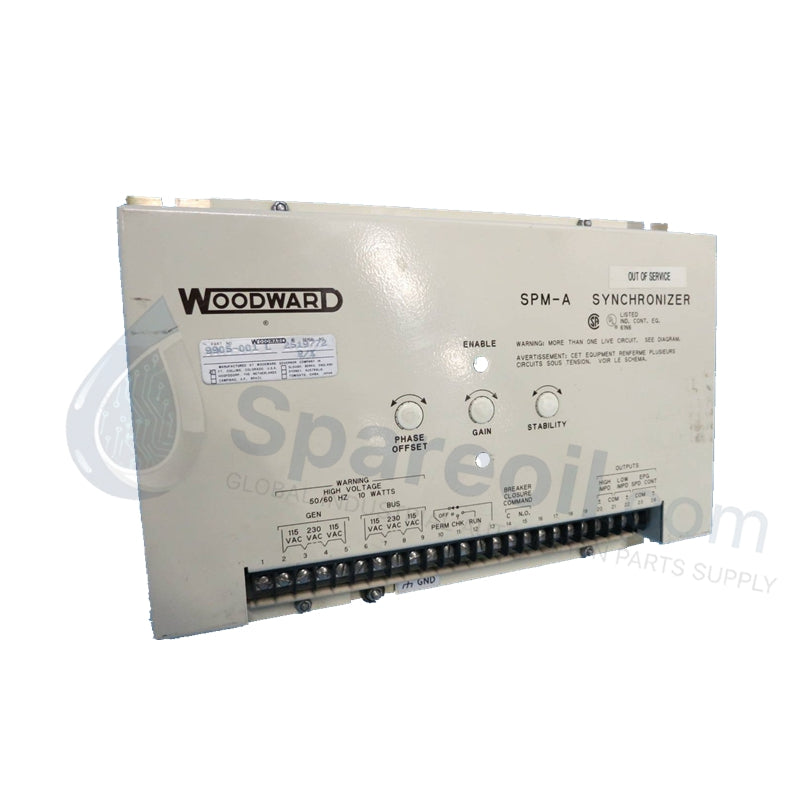

وحدة مزامنة التوربينات ومنظم السرعة Woodward 9905-001 SPM-A

تعمل الوحدة Woodward 9905-001، والمصنفة أيضًا باسم منظم السرعة 9905-001، كوحدة طاقة مزامنة أساسية 9905-001 SPM-A تُستخدم لتنفيذ مزامنة السرعة عالية الدقة ومطابقة التردد عبر منصات التوربينات والمولدات.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	9905-001
العلامة التجارية	Woodward
الأصل	الولايات المتحدة الأمريكية
الوزن	1.69 كجم (3.72 أرطال)
الأبعاد	بصمة سكنية فرعية قياسية من Woodward SPM-A
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	5 واط اسمي
جهد الإدخال	115 / 230 فولت تيار متردد (يمكن الاختيار في الموقع عبر مواضع وصلة داخلية)
تردد التشغيل	50 / 60 هرتز
تصنيف تلامس المرحل	10 أمبير
منطق التحكم	حلقة طور مقفلة تناظرية (PLL)
خرج انحياز السرعة	نطاق جهد قابل للتكوين (عادةً +/-3 فولت تيار مستمر واجهة حاكم)
دقة إزاحة الطور	ضمن +/-5 درجات نموذجية
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
امتثال الشهادات	متوافق مع CE، UL

محركات صناعية، حكام، وخصائص التحكم في السرعة

تستخدم وحدة المزامنة مصفوفة أجهزة حلقة طور مقفلة تناظرية لحل إزاحات المتجهات الكهربائية بين المولد الوارد وحافلة الطاقة الحية. تدفع الوحدة حاكم المحرك الأساسي عن طريق حقن إشارة انحياز سرعة ديناميكية، والتحكم في حدود زمن استجابة التغذية الراجعة لحلقة المشغل أثناء نوافذ مطابقة الطور للحفاظ على قيم عدم المحاذاة ضمن معلم +/-5 درجات. لقمع التشوه التوافقي الموضعي الناتج عن معدات الإثارة الثقيلة داخل غلاف التوربينات، تحتوي الأجهزة على مراحل ترشيح تناظرية عالية الترتيب. تعمل ملفات تبديد الحرارة الداخلية للمشتت الحراري على استقرار مسارات تلامس المرحل بقوة 10 أمبير، مما يضمن توقيتًا ثابتًا لأمر الإغلاق عند إكمال روتين مزامنة القاطع.

الأسئلة المتداولة

س: كيف يتم تكوين جهد الإدخال الأساسي لتتبع الشبكة 115 فولت تيار متردد مقابل 230 فولت تيار متردد؟

ج: تحتوي الوحدة على وصلات وصلات توصيل مادية داخلية. يغير فنيو الميدان تخطيط الأجهزة عن طريق إعادة وضع وصلات الاختيار هذه على دبابيس مخصصة، وتكييف دارة مطابقة المحولات الداخلية للتعامل مع مرجع حافلة طاقة 115 فولت تيار متردد أو 230 فولت تيار متردد دون الحاجة إلى مقاومات خفض خارجية.

س: ما هي الإجراءات الوقائية التي تمنع مرحل الإغلاق عالي السعة من ارتفاع درجة الحرارة أثناء فهرسة القاطع؟

ج: تحتوي الأجهزة على تلامسات مرحل شديدة التحمل مصنفة باستمرار حتى 10 أمبير. تعمل هذه التلامسات جنبًا إلى جنب مع شبكات قمع الترانزستور الموضعية المصممة لإخماد الأقواس الحثية الناتجة عن ملفات إغلاق القاطع الكبيرة، وحماية مسارات الدائرة من التدهور الحراري.

س: كيف يستجيب منطق حلقة الطور المقفلة التناظرية إذا انخفض جهد مرجع حافلة الطاقة بالكامل؟

ج: عند استشعار فقدان كامل للجهد على أطراف تتبع مرجع الحافلة، يوقف منطق PLL التناظري حلقة انحياز السرعة على الفور. يعود الانحياز الناتج إلى حالة صفرية محايدة، مما يحافظ على المولد تحت السيطرة الحصرية لبرنامج حاكم المحرك الموضعي ويحظر أوامر الإغلاق غير المتزامنة.

إرشادات التركيب الميداني

محاذاة دوران الطور والقطبية: تحقق من أن خطوط استشعار جهد المولد الوارد تتطابق مع دوران الطور الفعلي لخطوط مراقبة حافلة الطاقة على شريط الأطراف. سيؤدي عدم مطابقة الطور الصحيحة قبل توصيل الخط إلى صدمات ميكانيكية شديدة عند دورة مرحل الإغلاق بقوة 10 أمبير.
فصل تأريض خرج انحياز الحاكم: قم بتوجيه خطوط انحياز السرعة منخفضة الجهد مباشرة إلى مدخلات الحاكم باستخدام أزواج ملتوية ومحمية بالكامل. قم بتوصيل درع الصرف حصريًا بكتلة تأريض هيكل الحاكم، مع فصله عن خطوط التيار المتردد عالية الطاقة لحجب تلوث الضوضاء المستحثة.
تخصيصات مساحة اللوحة الفرعية للخزانة: قم بتركيب الوحدة رأسيًا على هيكل لوحة فرعية صلبة بعيدًا عن مصادر الاهتزاز العالية. حافظ على هوامش خلوص مناسبة حول غلاف الغلاف المعدني لضمان حركة الهواء الحرة، مع الحفاظ على درجات حرارة الخزانة المحيطة أقل تمامًا من حد التشغيل +60 درجة مئوية.
