9905-971 صحيفة بيانات ودليل فني خاصين بـ Woodward LinkNet

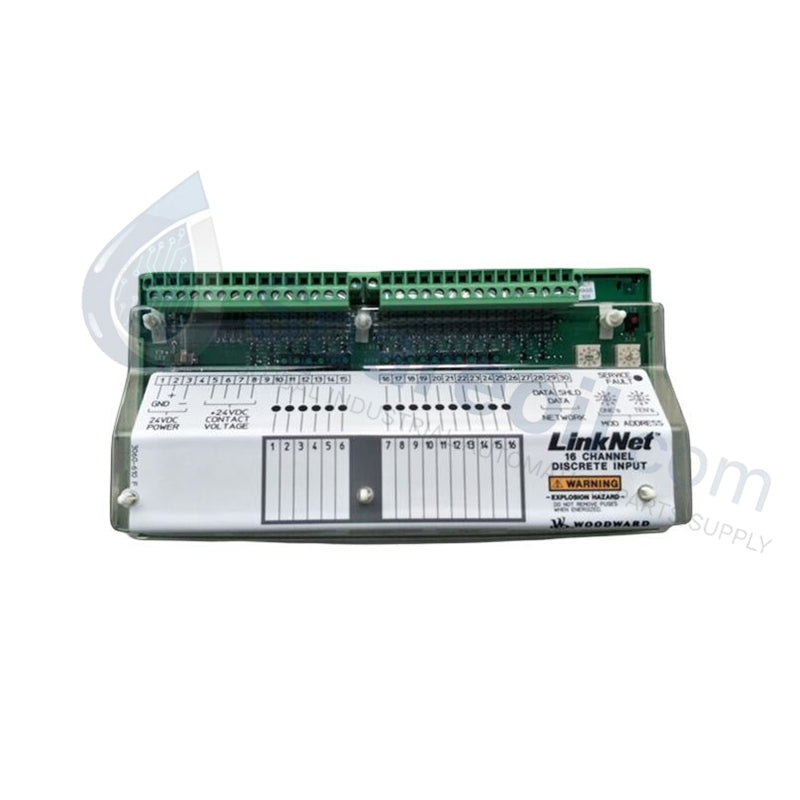

وحدات إدخال رقمية LinkNet من Woodward 9905-971

وحدات إدخال رقمية LinkNet من Woodward 9905-971

التوفر: 10 متوفر في المخزون

وحدة الإدخال المنفصلة Woodward 9905-971 LinkNet تم تكوين Woodward 9905-971 (وحدة الإدخال المنفصلة LinkNet 9905-971) لاكتساب الإدخال/الإخراج الموزع عالي الكثافة...

رمز المنتج: 9905-971

Manufacturer: Woodward
Product No.: 9905-971
Product Type: وحدة إدخال منفصلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال المنفصلة Woodward 9905-971 LinkNet

تم تكوين Woodward 9905-971 (وحدة الإدخال المنفصلة LinkNet 9905-971) لاكتساب الإدخال/الإخراج الموزع عالي الكثافة في معماريات التحكم LinkNet من Woodward، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل مكونات الأجهزة هذه بما يصل إلى 16 مدخلًا منفصلًا مستقلاً، وتحول تحولات المفتاح الميدانية المادية وحالات المرحلات وجهات اتصال المستشعرات الرقمية إلى بيانات منطقية محددة. يتم نقل معلمات الحالة الرقمية مباشرة عبر ناقل LinkNet التسلسلي الخاص إلى منصات التحكم المركزية Woodward MicroNet أو Atlas.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	9905-971
العلامة التجارية	Woodward
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.50 كجم (1.11 رطل)
الأبعاد	12.7 سم × 2.5 سم × 20.3 سم
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	1.92 واط كحد أقصى (محسوب بناءً على أقصى معلمات 24 فولت تيار مستمر)
مراجعة الأجهزة	مراجعة J
نوع المنتج	وحدة الإدخال المنفصلة LinkNet
عدد القنوات	16 مدخلًا منفصلًا مستقلاً
الجهد الاسمي للإدخال	24 فولت تيار مستمر
نطاق جهد الإدخال	18-32 فولت تيار مستمر
تيار الإدخال	5 مللي أمبير لكل قناة عند 24 فولت تيار مستمر
ناقل الاتصال	واجهة LinkNet التسلسلية الخاصة
العزل	عزل بصري بين الدوائر الميدانية والمنطق الداخلي
مؤشرات التشخيص	مصابيح LED للوحة الأمامية للطاقة، وحالة الوحدة، ونشاط الناقل

استجابة التغذية الراجعة لحلقة المشغل وديناميكيات التحكم في المحرك

تقوم الوحدة بتنفيذ التقاط إشارة عالي السرعة لمطابقة معلمات استجابة التغذية الراجعة لحلقة المشغل الصارمة في تضاريس تنظيم السرعة. تقوم شبكات العزل البصري الداخلية بفصل مدخلات الجانب الميداني 18-32 فولت تيار مستمر عن إطار معالجة المنطق الأساسي، مع الحفاظ على السلامة الهيكلية ضد عابر الجهد أثناء تشغيل الصمام عالي السرعة. يثبط تخطيط الأجهزة ملفات تعريف التشويه التوافقي الشائعة في أغلفة المحركات الصناعية الثقيلة، مما يمنع المشغلات الخاطئة على القنوات المستقلة الـ 16. يغذي التسجيل المستمر لتحولات المفاتيح الرقمية مصفوفات الحالة في الوقت الفعلي مرة أخرى في حلقة التحكم، مما يثبت صمامات تنظيم الوقود سريعة المفعول وأدوات التحكم في الأنظمة المساعدة.

الأسئلة المتداولة

س: هل تدعم الوحدة 9905-971 التبديل السريع المباشر على ناقل LinkNet التسلسلي النشط؟

ج: لا، تتطلب قيود النظام القياسية إزالة الطاقة قبل إزالة الوحدة أو إدخالها. يخاطر التبديل السريع بتوليد ضوضاء كهربائية وتعطيل الاتصال المستمر بالناقل للوحدات المجاورة على حلقة LinkNet.

س: ما هي الطريقة الأساسية للتحقق من صحة نقل البيانات عبر الخط التسلسلي؟

ج: يجب على المهندسين مراقبة مؤشر LED لنشاط الناقل باللوحة الأمامية. يشير الوميض المستمر إلى استعلامات تسلسلية نشطة صالحة، بينما تشير الحالة الثابتة أو الحمراء إلى انقطاع في توقيت الناقل المحدد.

س: كيف يتعامل الجهاز مع ارتداد جهات الاتصال الشائعة في المرحلات الميكانيكية؟

ج: تعتمد الوحدة على معلمات التصفية الداخلية للأجهزة للتحقق من جهد المجال 24 فولت تيار مستمر، مما يضمن أن التحولات المادية المستمرة فقط خارج نافذة ارتداد جهة الاتصال الاسمية تسجل كحالات صالحة.

إرشادات التركيب الميداني

تفرض إجراءات التركيب تثبيت الوحدة في الفتحة المخصصة لها داخل الغلاف الصناعي باستخدام أقواس التركيب المدمجة لمقاومة بيئات المحرك عالية الاهتزاز. تأكد من بقاء بيئة التشغيل ضمن حدود -40 إلى +70 درجة مئوية وتحقق من أن تدفق الهواء النظيف يحيط بغلاف الهيكل.

تتطلب الأسلاك الميدانية استخدام كابلات محمية متعددة الموصلات مزدوجة مجدولة لجميع المدخلات المنفصلة الـ 16. يجب على الفنيين توجيه أسلاك الدائرة الميدانية 24 فولت تيار مستمر بشكل منفصل تمامًا عن أسلاك تيار متردد عالية الطاقة أو أسلاك محرك المحرك، مع الحفاظ على خلوص هيكلي لا يقل عن 300 مم داخل قنوات الكابلات. قم بإنهاء الدرع الكلي للكابل من طرف واحد فقط، وقم بربطه مباشرة بقضيب التأريض الرئيسي للخزانة منخفضة المقاومة عبر أحزمة تأريض قصيرة وصلبة للقضاء على تيارات الحلقة الأرضية. يجب التحقق من جميع التوصيلات الكهربائية لضمان ضغط اتصال مناسب قبل تشغيل حلقة الشبكة.
