ورقة البيانات والدليل الفني لسلسلة Woodward 9907-186 2301A GS10

التوفر: 99 متوفر في المخزون

Woodward 9907-186 GS10 / 2301A لتقاسم الحمل والتحكم في السرعة يعمل جهاز Woodward 9907-186، والمُدرج أيضًا تحت اسم 9907-186 للتحكم...

رمز المنتج: 9907-186

Manufacturer: Woodward
Product No.: 9907-186
Product Type: وحدات التحكم الرقمية في السرعة
Product Origin: USA
Payment:T/T, Western Union
Weight: 2160g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

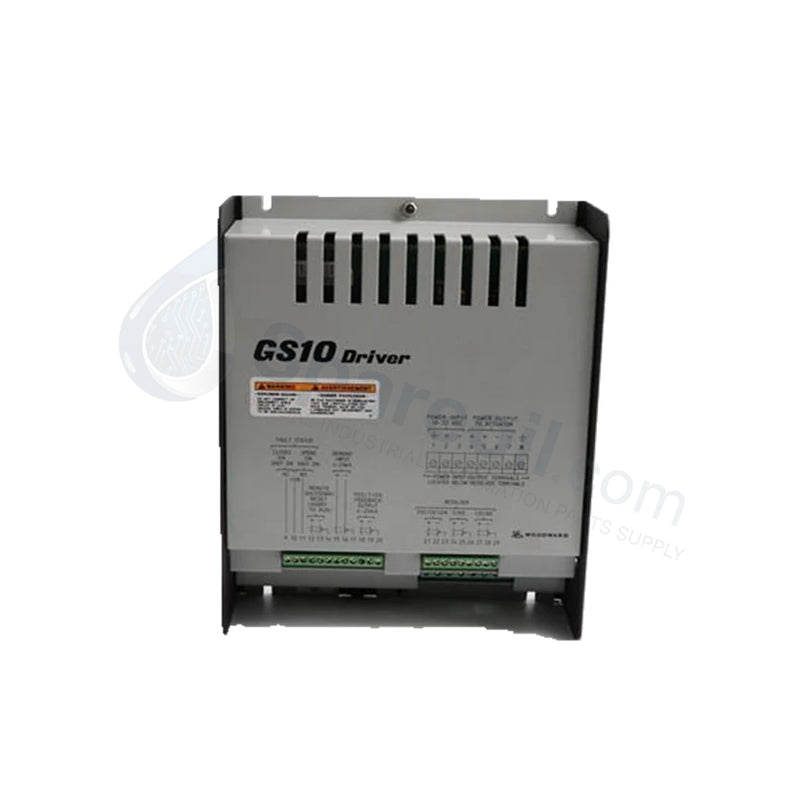

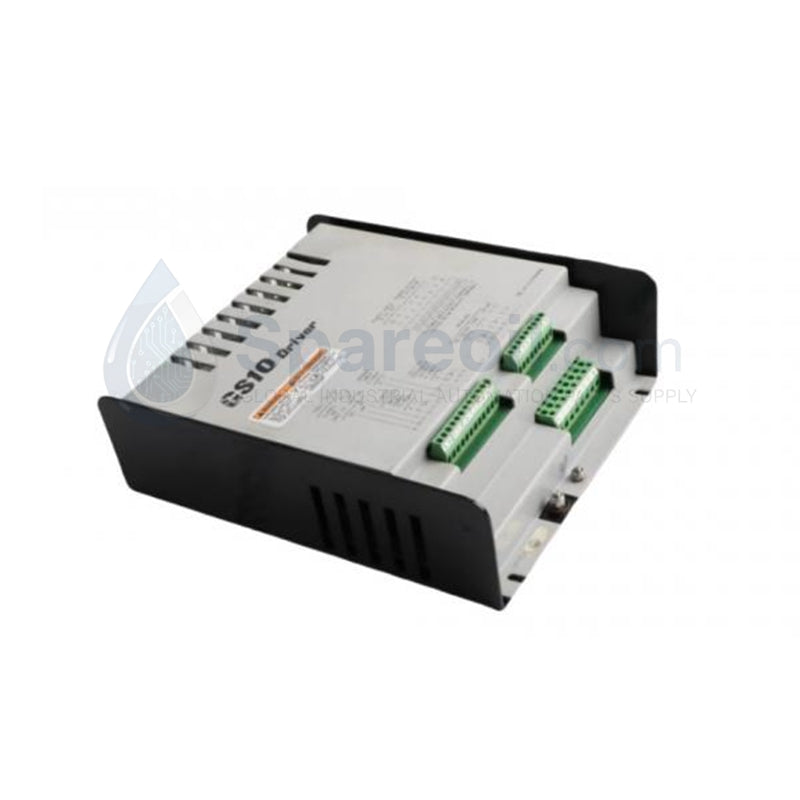

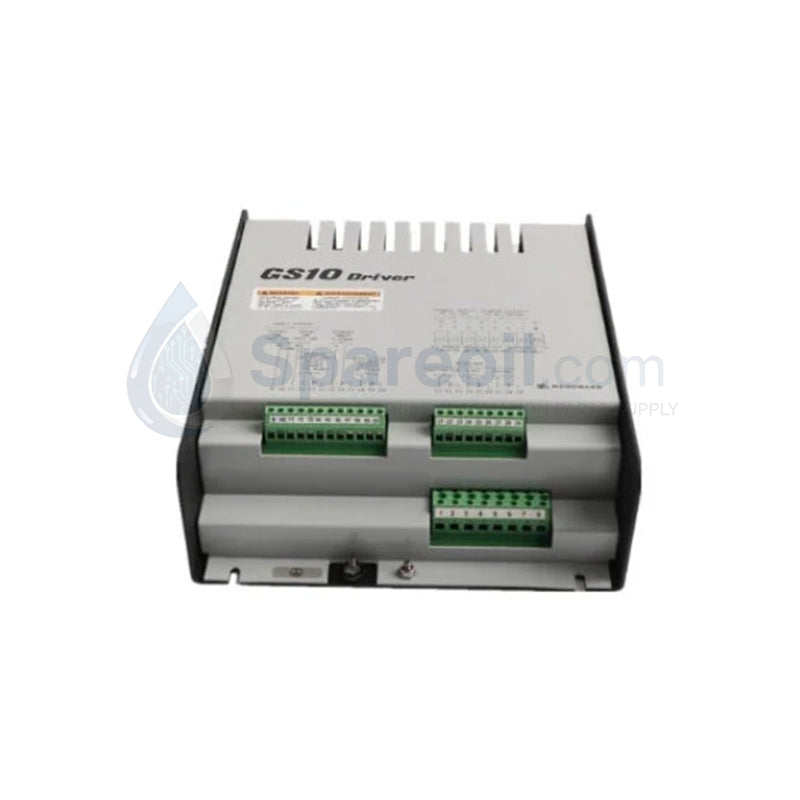

Woodward 9907-186 GS10 / 2301A لتقاسم الحمل والتحكم في السرعة

يعمل جهاز Woodward 9907-186، والمُدرج أيضًا تحت اسم 9907-186 للتحكم في السرعة بالعمل العكسي، كمكون مادي مخصص لتنظيم السرعة القطعي والتوزيع المتوازي للحمل ضمن منصات GS10 / 2301A لتقاسم الحمل والتحكم في السرعة.

المواصفات الفنية للمكونات المادية

المعلمة	المواصفات
النموذج	9907-186
العلامة التجارية	Woodward
المنشأ	الولايات المتحدة
الوزن	2.16 كجم (4.76 رطل)
الأبعاد	22.2 سم × 8.0 سم × 26.6 سم
درجة حرارة التشغيل	-40 إلى +85 درجة مئوية
استهلاك الطاقة	220 فولت تيار متردد اسمي (مدفوع من اللوحة الخلفية أو كتلة طرفية مخصصة)
منطق التحكم	عكسي المفعول (خرج تناسبي عكسي)
نطاق تردد السرعة	حتى 11,450 هرتز
النطاق الثابت	+-0.25% من السرعة المقدرة
أوضاع التشغيل	متزامن، انخفاض، وتقاسم الحمل
التعديلات الميدانية	مقاومات متغيرة مدمجة للربح، الاستقرار، الانخفاض، والسرعة
الشهادات	متوافق مع CE، UL، وتوجيهات الاتحاد الأوروبي

منطق التحكم الصناعي ومحرك الحاكم

يطبق جهاز Woodward 9907-186 منطق خرج تناسبي عكسي لتنفيذ إجراءات تقليل الوقود كلما اتسعت مقاييس انحراف السرعة. تحافظ بنية الدائرة الداخلية على نطاق ثابت يبلغ +-0.25% من السرعة المقدرة، وذلك باستخدام معلمات قمع التشويه التوافقي لتصفية تموجات الالتقاط المغناطيسي الحثي عبر نطاق إدخال يصل إلى 11,450 هرتز. يتطابق نمط التنفيذ العكسي هذا مع جداول استجابة حلقة التغذية الراجعة الفريدة للمشغل، مما يدفع تيار المشغل إلى الأسفل أثناء حدث تتبع السرعة الزائدة لفرض حالة أمان ميكانيكية افتراضية.

الأسئلة المتكررة

س: كيف يختلف ملف تعريف المنطق العكسي المفعول عن بطاقة الحاكم القياسية ذات المفعول الأمامي أثناء فشل إشارة تحكم كامل؟ ج: في بنية العمل العكسي، تقلل الوحدة تيار خرجها إلى المشغل مع ارتفاع خطأ السرعة فوق نقطة الضبط. إذا حدث فقدان كارثي لإشارة التحكم، ينخفض الخرج إلى قيمته الأساسية، مما يجبر المشغل المرتبط على وضع الحد الأدنى من الوقود أو وضع الإغلاق لحماية المحرك الرئيسي.

س: ما هي خطوات المعايرة التي تنطبق على واجهة الضبط اليدوي عند موازنة عمليات تقاسم الحمل المتزامن المتوازي؟ ج: تتطلب الموازنة الأولية للحلقة معالجة فيزيائية للمقاومات المتغيرة باللوحة الأمامية. يجب على الفنيين ضبط مقاومات الربح والاستقرار لتحقيق استقرار ديناميكيات الوحدة الواحدة تحت الحمل، ثم ضبط معلمات الانخفاض والسرعة لمواءمة خطوط الحمل التناسبية المتوازية عبر جميع المولدات المرتبطة.

س: ما هي الاحتياطات التي تنطبق عند توجيه خطوط إشارة السرعة عالية التردد إلى كتل طرفية MPU للوحدة؟ ج: تقبل قناة إدخال السرعة عالية التردد مدخلات تصل إلى 11,450 هرتز وهي حساسة للغاية للتداخل الكهربائي الخارجي. لمنع تذبذب الإشارة من إتلاف نطاق التتبع الثابت، يجب أن يستخدم خط المستشعر زوجًا ملتويًا ومحميًا مستمرًا مع ربط سلك التصريف حصريًا بأرضية أجهزة الكابينة.

إرشادات التركيب الميداني

التثبيت الميكانيكي للهيكل: قم بتثبيت التجميع على اللوحة الخلفية الداخلية لتخطيط لوحة التحكم باستخدام فتحات التثبيت الزاوية المدمجة. تأكد من أن موقع التركيب يلبي الحد الحراري المصمم من -40 إلى +85 درجة مئوية لتجنب ارتفاع درجة حرارة المكونات.
عزل إمداد التيار المتردد: قم بتوجيه خطوط طاقة التشغيل عالية الجهد 220 فولت تيار متردد عبر مسار قناة مادية منفصل. حافظ على عزل هذه الموصلات الكهربائية عن كابلات الإشارة ذات الجهد المنخفض، مثل روابط خط تقاسم الحمل أو أزواج إدخال MPU.
ربط حافلة تقاسم الحمل: قم بتوصيل جميع وحدات التحكم المتوازية للمولدات معًا عبر خطوط تقاسم الحمل التناسبية المخصصة. استخدم كابلات زوجية مجدولة محمية لهذه الشبكة متعددة الوحدات، مع التأكد من تأريض ضفيرة الحماية عند نقطة رئيسية واحدة فقط لوقف انتشار الحلقة الأرضية.
تعديلات المقاومات المتغيرة: استخدم مفكات ضبط معزولة عند ضبط إعدادات الربح، الاستقرار، الانخفاض، والسرعة المدمجة. سيؤدي تطبيق عزم دوران مفرط على هذه المقاومات الدوارة اليدوية إلى تلف دائم لموصلات لوحة الدائرة الأساسية.
