وحدة الإدخال/الإخراج التناظرية YOKOGAWA AAI841-H00 تُعد YOKOGAWA AAI841-H00، والمُدرجة أيضًا باسم وحدة الإدخال/الإخراج التناظرية AAI841، مكونًا ماديًا مخصصًا لتنفيذ إدخال...

رمز المنتج: AAI841-H00

Manufacturer: Yokogawa
Product No.: AAI841-H00
Product Type: وحدات الإدخال/الإخراج التناظرية
Product Origin: Japan
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

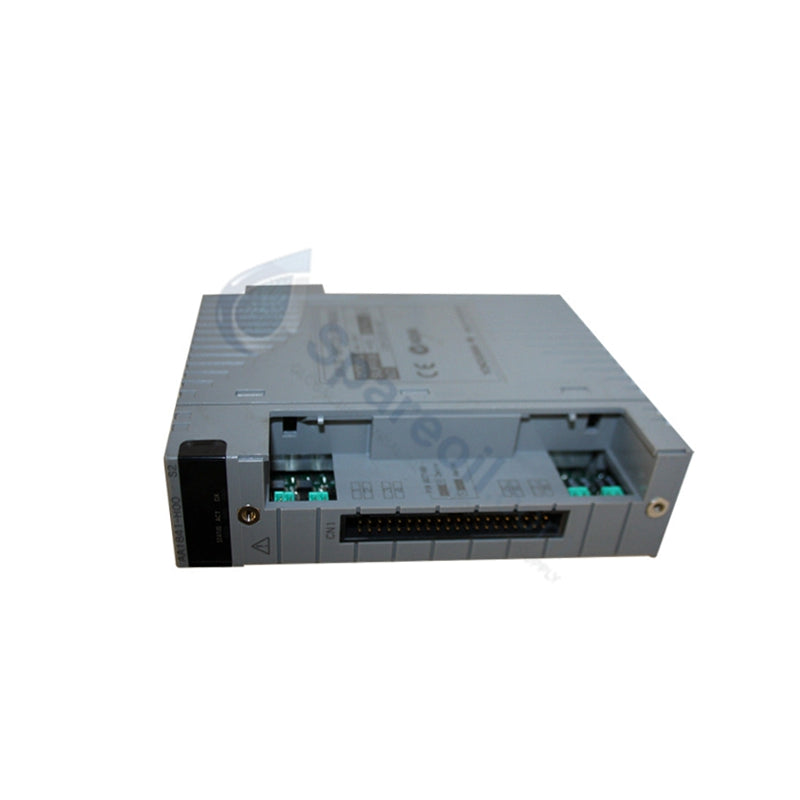

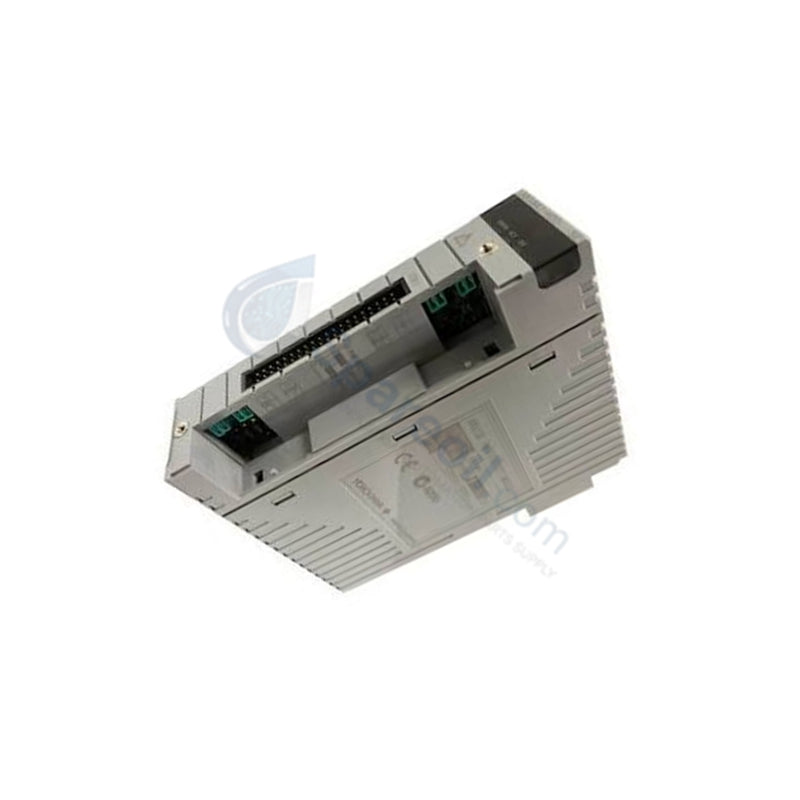

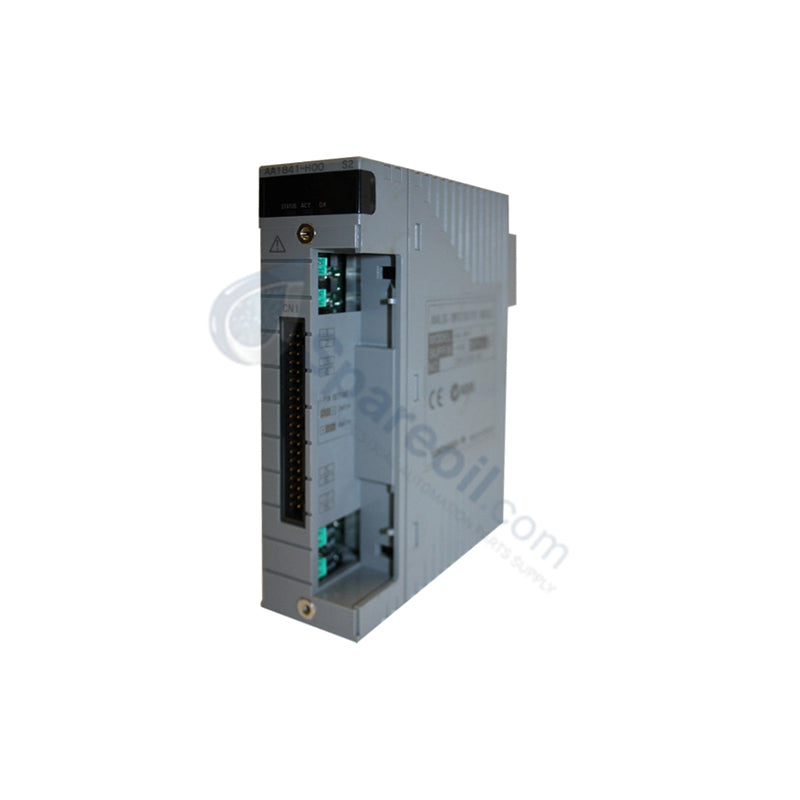

وحدة الإدخال/الإخراج التناظرية YOKOGAWA AAI841-H00

تُعد YOKOGAWA AAI841-H00، والمُدرجة أيضًا باسم وحدة الإدخال/الإخراج التناظرية AAI841، مكونًا ماديًا مخصصًا لتنفيذ إدخال تناظري بـ 8 قنوات وإخراج تناظري بـ 8 قنوات في وقت واحد ضمن منصات التحكم في عمليات CENTUM VP.

تفكيك اللاحقة ومصفوفة النموذج

AAI841: النموذج الأساسي للإدخال التناظري بـ 8 قنوات / الإخراج التناظري بـ 8 قنوات (4-20 مللي أمبير).
-H: يشير إلى دعم الاتصال الرقمي عبر بروتوكول HART.
00: الإصدار الأساسي القياسي.
K4A00: رمز الخيار الذي يمثل تضمين محول واجهة كابل ATK4A-00 KS لكابلات النظام.

المواصفات المادية

المعلمة	المواصفة
النموذج	AAI841-H00
العلامة التجارية	YOKOGAWA
الأصل	اليابان
الوزن	0.3 كجم (الوحدة)، 2.0 كجم (إجمالي وزن الشحن)
الأبعاد	بصمة وحدة الإدخال/الإخراج القياسية
درجة حرارة التشغيل	-20 درجة مئوية إلى 70 درجة مئوية
استهلاك الطاقة	310 مللي أمبير (5 فولت تيار مستمر)، 500 مللي أمبير (24 فولت تيار مستمر)
قنوات الإدخال/الإخراج	8 مدخلات / 8 مخرجات (غير معزولة)
حمولة الإخراج	0 إلى 750 أوم
الدقة	الإدخال: +/-16 ميكرو أمبير، الإخراج: +/-48 ميكرو أمبير
فترة تحديث البيانات	10 مللي ثانية

التحكم في عملية DCS والاتصال

يستخدم AAI841 بروتوكول حلقة HART بجهد 4-20 مللي أمبير لإدارة الاتصال ثنائي الاتجاه مع الأجهزة الميدانية الذكية. تقوم الوحدة بتنفيذ تحكم دقيق في الحلقة من خلال الحفاظ على استجابة خطوة إخراج ثابتة تبلغ 40 مللي ثانية واستجابة خطوة إدخال تبلغ 100 مللي ثانية. نظرًا لتصميم الدائرة غير المعزولة، تدير الوحدة تقلبات الجهد في الوضع المشترك من خلال مراحل إدخال عالية المعاوقة (مقاومة إيقاف التشغيل لا تقل عن 500 كيلو أوم). علاوة على ذلك، يوفر المنطق الداخلي تنظيمًا نشطًا لإمداد الطاقة للمرسل، مع الحفاظ على ما بين 14.8 فولت تيار مستمر و 26.4 فولت تيار مستمر، مما يسمح بالتوافق الانتقائي للمرسل ذي السلكين أو الأربعة أسلاك على أساس كل قناة.

الأسئلة المتداولة (FAQ)

س: هل يدعم AAI841-H00 استبدال الوحدة عبر الإنترنت (التبديل السريع)؟

ج: نعم، تدعم الوحدة التبديل السريع عند تكوينها ضمن زوج زائد عن الحاجة للحفاظ على استمرارية العملية.

س: كيف تتعامل الوحدة مع ظروف الدائرة المفتوحة؟

ج: يتضمن AAI841 دوائر تشخيص متكاملة تؤدي إلى تشغيل علامة خطأ الدائرة المفتوحة عندما ينخفض تيار الخرج إلى أقل من 0.65 مللي أمبير.

إرشادات التركيب الميداني

التأريض: نظرًا لأن قنوات AAI841 غير معزولة، تأكد من ربط جميع مشتركات الإشارة بقضيب تأريض مشترك لمنع التيارات الدائرة التي قد تسبب انحرافات في القياس.
الدرع: استخدم كابلات مجدولة محمية لجميع مسارات الإشارة التناظرية. قم بإنهاء دروع الكابلات بدقة عند الجانب الميداني أو نقطة دخول الخزانة، ولكن تجنب حلقات التأريض من خلال الحفاظ على اتصال بنقطة واحدة.
الإدارة الحرارية: حافظ على خلوص لا يقل عن 50 مم أعلى وأسفل الوحدة لتسهيل تدفق الهواء العمودي. في الخزانات عالية الكثافة، استخدم التهوية القسرية للحفاظ على درجات الحرارة المحيطة أقل من حد 70 درجة مئوية.
واجهة الأسلاك: عند استخدام محول ATK4A-00، تأكد من أن جميع مزاليج موصل MIL مشبوكة ومقفلة بالكامل لمنع فقدان الإشارة المتقطع بسبب الاهتزاز أو التمدد الحراري.
