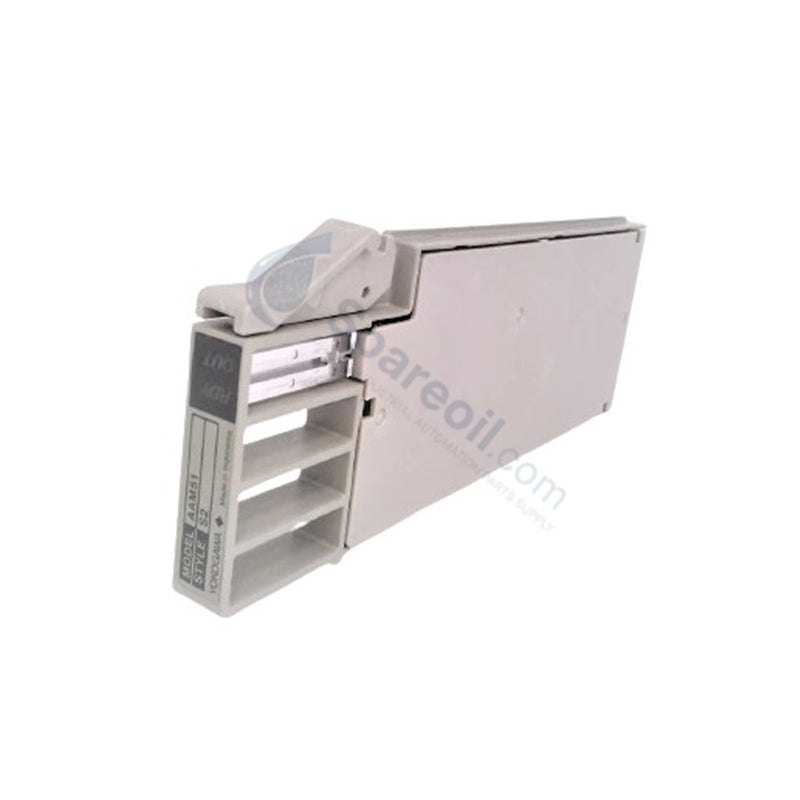

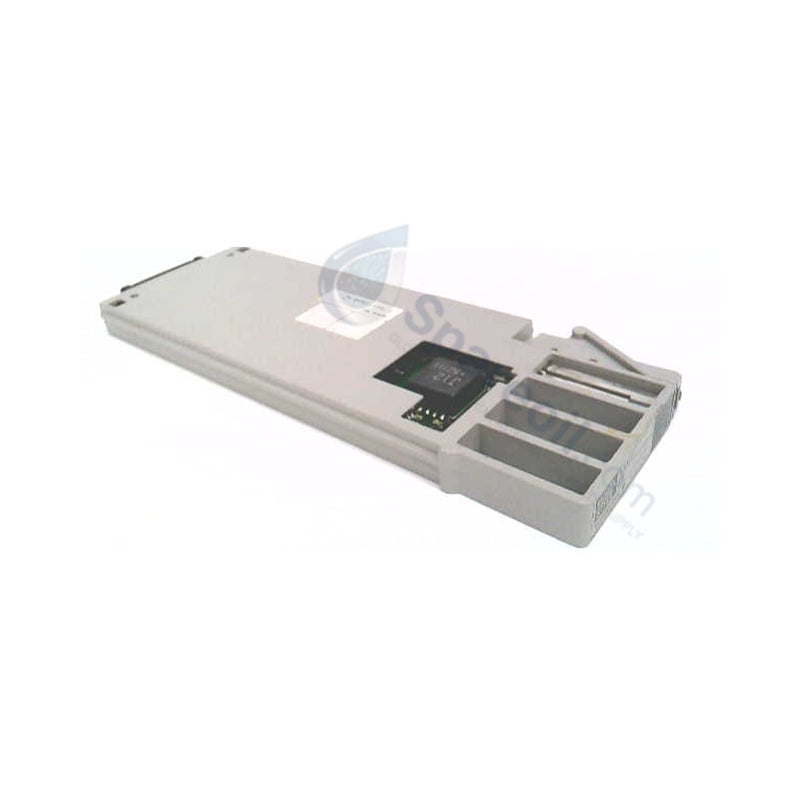

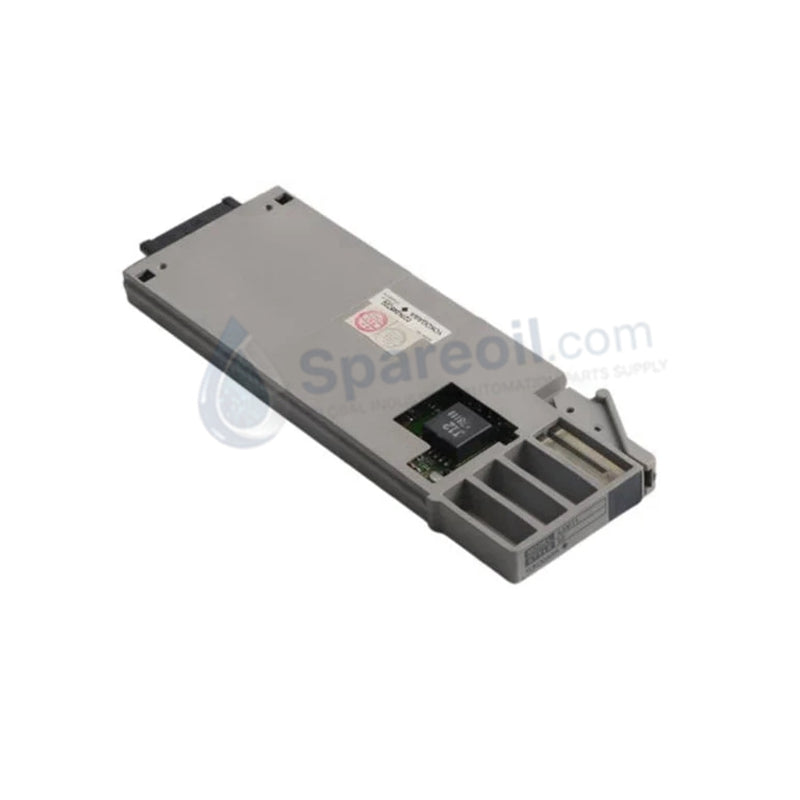

وحدة إدخال تناظري 16 قناة طراز YOKOGAWA AAM11B

التوفر: 10 متوفر في المخزون

وحدة الإدخال التناظري YOKOGAWA AAM11B تعمل وحدة YOKOGAWA AAM11B، والمصنفة أيضًا كوحدة إدخال تناظري AAM11B، كجزء مادي مخصص للحصول على...

رمز المنتج: AAM11B

Manufacturer: Yokogawa
Product No.: AAM11B
Product Type: وحدات الإدخال التناظرية
Product Origin: Japan
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري YOKOGAWA AAM11B

تعمل وحدة YOKOGAWA AAM11B، والمصنفة أيضًا كوحدة إدخال تناظري AAM11B، كجزء مادي مخصص للحصول على إشارات جهد تناظرية عالية الكثافة من أجهزة الإرسال والمستشعرات المركبة في الميدان ضمن أنظمة التحكم CENTUM VP أو CS3000.

المواصفات المادية

المعلمة	المواصفات
النموذج	AAM11B
العلامة التجارية	YOKOGAWA
الأصل	اليابان
الوزن	0.3 كجم
الأبعاد	عامل شكل وحدة I/O قياسي
درجة حرارة التشغيل	-20 درجة مئوية إلى 70 درجة مئوية
استهلاك الطاقة	310 مللي أمبير (5 VDC)، 500 مللي أمبير (24 VDC)
عدد القنوات	16 مدخل تناظري
مقاومة الإدخال (تشغيل)	1 ميجا أوم
مقاومة الإدخال (إيقاف)	500 كيلو أوم
الدقة	0.1% من النطاق
فترة تحديث البيانات	10 مللي ثانية

التحكم في عملية DCS والاتصال

تتضمن AAM11B معالجة إشارات متطورة مصممة خصيصًا لبيئات التحكم في الحلقات المعقدة. وتستخدم منطق معالجة الإشارات من قناة إلى قناة يضمن الحد الأدنى من التأخير أثناء التحويل المستمر من التناظري إلى الرقمي. وللحفاظ على سلامة الإشارة في التحكم متعدد الحلقات، تدعم الوحدة تكامل بروتوكول حلقة HART القياسي 4-20 مللي أمبير عبر تحويل الإشارة الخارجي أو المراقبة المباشرة للجهد. علاوة على ذلك، يتضمن التصميم مسارات منطقية للتعويض عن الوصلات الباردة (CJC) لمدخلات الجهد المتعلقة بالحرارة، مما يضمن بقاء دقة القياس ثابتة ضمن نطاق الدقة المحدد بنسبة 0.1% على الرغم من التقلبات الحرارية المحيطة في خزانة الإدخال/الإخراج.

الأسئلة الشائعة (FAQ)

س: هل تدعم AAM11B التبديل السريع أثناء التشغيل النشط؟

ج: نعم، تدعم الوحدة التبديل السريع عند تركيبها في زوج زائد أو نظام هيكل يسمح بالصيانة عبر الإنترنت دون تعطيل توزيع الطاقة على اللوحة الخلفية.

س: كيف يجب تهيئة الوحدة للتشغيل المزدوج المتكرر؟

ج: يتطلب التشغيل المزدوج المتكرر تركيب وحدتي AAM11B متطابقتين في فتحات متجاورة من لوحة التوصيل الطرفية، والتي يديرها وحدة واجهة الناقل لضمان التبديل السلس أثناء عطل الوحدة الأساسية.

إرشادات التركيب الميداني

التأريض والتدريع: نظرًا لأن القنوات الـ 16 غير معزولة، يجب ربط جميع الأسلاك المشتركة للإشارة بأرضية أداة نظيفة. استخدم كابلات مجدولة محمية لمنع تداخل الكهرومغناطيسية (EMI)، مع التأكد من إنهاء الدروع في نقطة واحدة لمنع حلقات التأريض.
توصيلات الأطراف: تدعم الوحدة أطراف المشابك الضغط وتجميعات كابلات KS القياسية. تأكد من تجعيد أطراف الكابلات بشكل صحيح لمنع الاتصالات ذات المقاومة العالية التي قد تسبب انحراف القراءة.
الإدارة الحرارية: حافظ على خلوص كافٍ (50 مم كحد أدنى) فوق وأسفل الوحدة للسماح بالحمل الحراري الطبيعي، خاصة عند التشغيل بالقرب من الحد الأقصى البالغ 70 درجة مئوية لنطاق التوافق مع ISA G3.
حدود الجهد: لا تقم بتطبيق إشارات تتجاوز 30 VDC على أطراف الإدخال، لأن ذلك سيؤدي إلى تنشيط صمامات الحماية من زيادة التيار الداخلية وقد يؤدي إلى تلف دائم في لوحة الدائرة.
