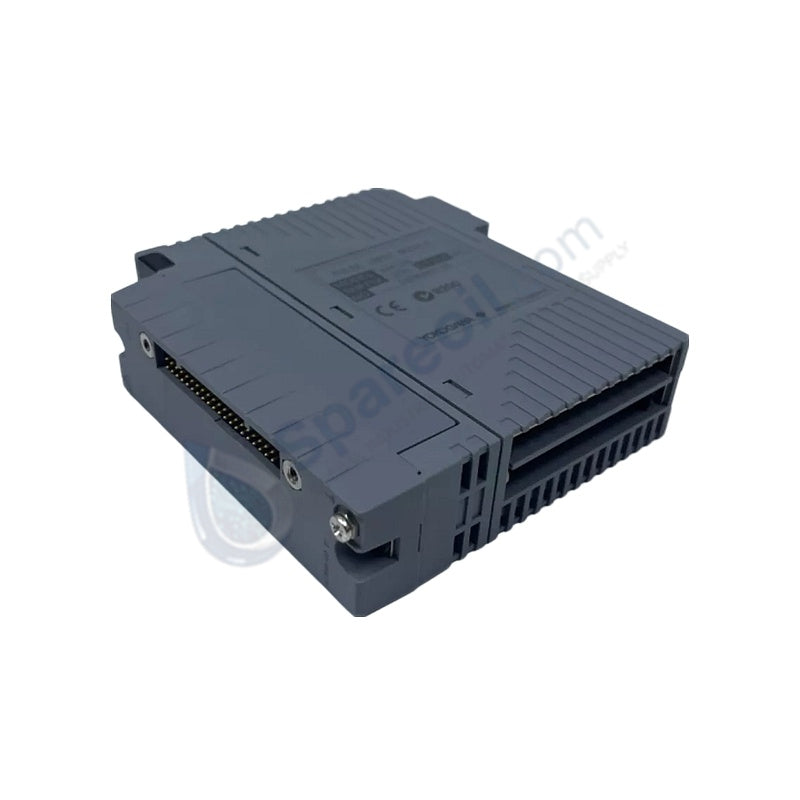

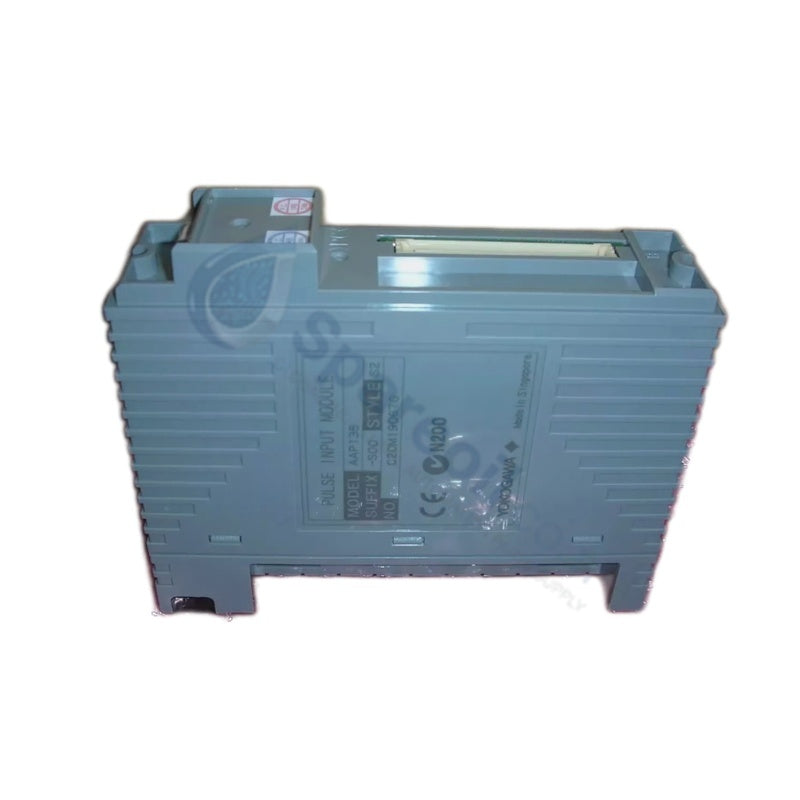

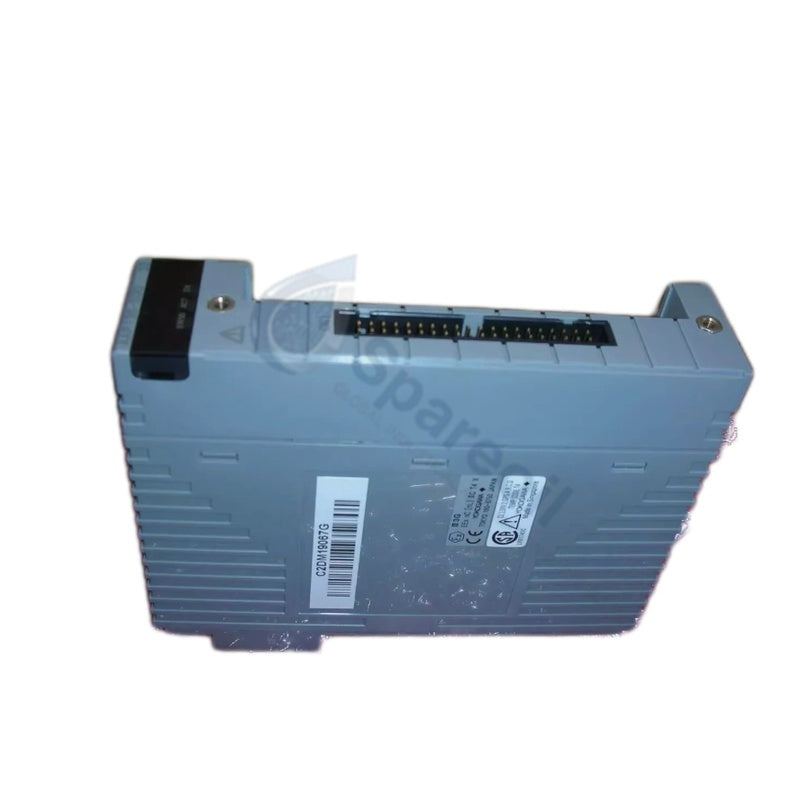

AAP135-S00 S2 وحدة النبض التناظري يوكوجاوا

وحدة النبض التناظري ذات 16 قناة Yokogawa AAP135-S00 S2

وحدة النبض التناظري ذات 16 قناة Yokogawa AAP135-S00 S2

التوفر: 10 متوفر في المخزون

وحدة إدخال النبض / الإدخال التناظري Yokogawa AAP135-S00 S2 CENTUM VP تم تكوين وحدة Yokogawa AAP135-S00 S2 (وحدة إدخال النبض...

رمز المنتج: AAP135-S00 S2

Manufacturer: Yokogawa
Product No.: AAP135-S00 S2
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 380g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إدخال النبض / الإدخال التناظري Yokogawa AAP135-S00 S2 CENTUM VP

تم تكوين وحدة Yokogawa AAP135-S00 S2 (وحدة إدخال النبض / الإدخال التناظري AAP135) للحصول على إشارة عالية الدقة في أنظمة التحكم CENTUM VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر 16 قناة. تعالج الأجهزة إشارات الحقل التناظرية 4-20 مللي أمبير تيار مستمر و 1-5 فولت تيار مستمر جنبًا إلى جنب مع مدخلات النبض من عدادات التدفق وأجهزة الإرسال والأجهزة الحقلية المنفصلة عبر مجموعة أطراف الموصل ATK4-00 S1. يحمي عزل القناة دوائر اللوحة الخلفية لوحدة التحكم الدقيقة المحلية من ارتفاعات الجهد العالي وحلقات الجهد الأرضي للمجال. الطلاء المطابق المطبق وفقًا لرمز اللاحقة S2 يقاوم التآكل الكيميائي وتسرب الرطوبة في بيئات خزائن الحقل القاسية.

تفكيك اللاحقة ومصفوفة النموذج

الرمز الأساسي	رمز الخيار	الوصف
AAP135		وحدة إدخال النبض / الإدخال التناظري (16 قناة، متوافقة مع CENTUM VP / CS 3000)
	-S	النوع القياسي
	0	الإصدار الأساسي
	0	دائمًا 0
	S2	طلاء مطابق للبيئات القاسية

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AAP135-S00 S2
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.38 كجم
الأبعاد	130 × 120 × 30 ملم
درجة حرارة التشغيل	-20 إلى +55 درجة مئوية
استهلاك الطاقة	3.0 وات كحد أقصى (600 مللي أمبير عند 5 فولت تيار مستمر)
قنوات الإدخال	16 قناة
أنواع الإشارات	4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر، إدخال النبض
الدقة	16 بت
الدقة	+/-0.1% من المقياس الكامل
عزل الإشارة	عزل بصري لكل قناة (1500 فولت تيار متردد مقاوم)
معاوقة الإدخال	250 أوم (إدخال التيار)، >250 كيلو أوم (إدخال الجهد)
وقت الاستجابة	100 مللي ثانية كحد أقصى
وصلة الأطراف	مجموعة أطراف ATK4-00 S1
نوع التركيب	لوحة قاعدة وحدة التحكم الميدانية

خصائص حلقة العملية وعزل الإشارة

تتضمن الوحدة عزلًا بصريًا بقوة 1500 فولت تيار متردد لكل قناة للتكامل مع أجهزة بروتوكول حلقة HART بقوة 4-20 مللي أمبير ودوائر قياس النبض عالية السرعة. يمنع الفصل الجلفاني حلقات التأريض من إفساد محولات التناظرية إلى الرقمية ذات الـ 16 بت أثناء دورات المسح المستمرة. تراقب الإجراءات التشخيصية المدمجة تفاوتات قضيب الطاقة واستمرارية الإشارة، وتبلغ عن إنذارات الأعطال على مستوى القناة مباشرة إلى منطق وحدة التحكم الميدانية.

الأسئلة المتكررة

س: هل يمكن استبدال AAP135-S00 S2 بينما يظل رف النظام قيد التشغيل؟

ج: يتم دعم التبديل السريع. يمكن للفنيين إزالة الوحدة وإدخالها عبر الإنترنت دون تعطيل تنفيذ منطق النظام أو وحدات الإدخال/الإخراج المجاورة على اللوحة الخلفية، بشرط أن يكون كتلة الأطراف ATK4-00 S1 مفتوحة بشكل نظيف.

س: ما هي الحماية البيئية التي يوفرها متغير اللاحقة S2؟

ج: تشير اللاحقة S2 إلى طلاء مطابق صناعي يتم تطبيقه عبر تجميعات الدوائر الداخلية. يحمي هذا الطلاء المكونات من الغازات المسببة للتآكل والرطوبة النسبية العالية وتلوث الجسيمات الجوية.

إرشادات التركيب الميداني

قم بإيقاف تشغيل حلقة الطاقة الميدانية الخارجية المساعدة قبل توصيل أو إزالة موصل الطرف ATK4-00 S1.
قم بمحاذاة قضبان توجيه بطاقة الوحدة مع الموضع المخصص للفتحة على لوحة قاعدة وحدة التحكم الميدانية.
ادفع البطاقة بقوة في فتحة الهيكل حتى يتم تثبيت المزاليج العلوية والسفلية بنقرة ميكانيكية.
ثبت مجموعة دبابيس الطرف ATK4-00 S1 بإحكام في رأس اللوحة الأمامية للحفاظ على معاوقة التلامس المناسبة.
قم بإنهاء دروع كابلات الأسلاك الميدانية عند سكة التأريض في الخزانة باستخدام مشابك منخفضة المعاوقة لإنشاء نقطة تأريض واحدة.
حافظ على مسافة فصل لا تقل عن 200 ملم بين كابلات الإدخال التناظرية الميدانية وأسلاك الطاقة AC ذات الجهد العالي.
