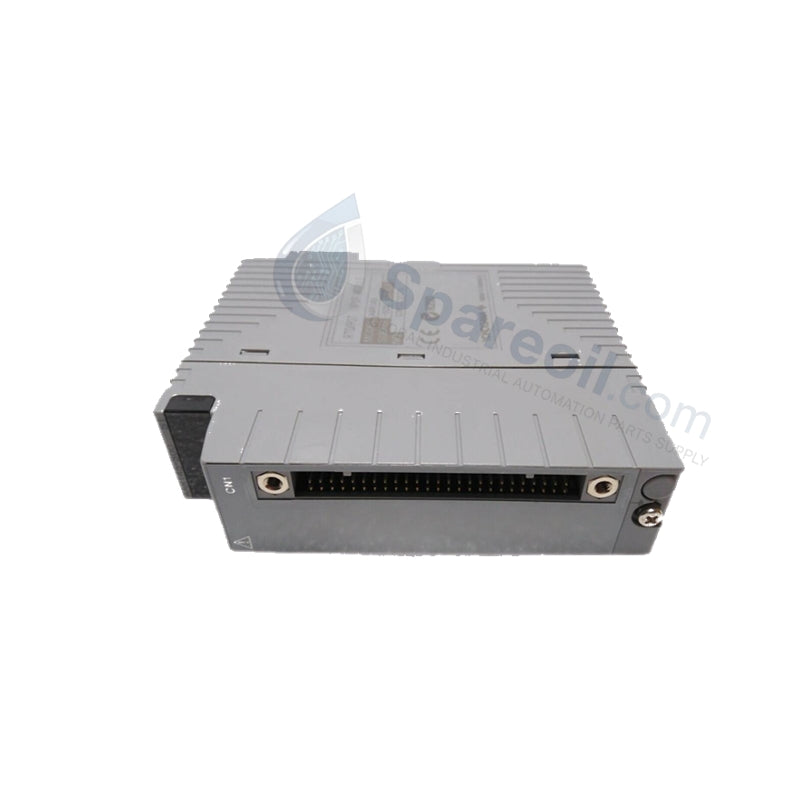

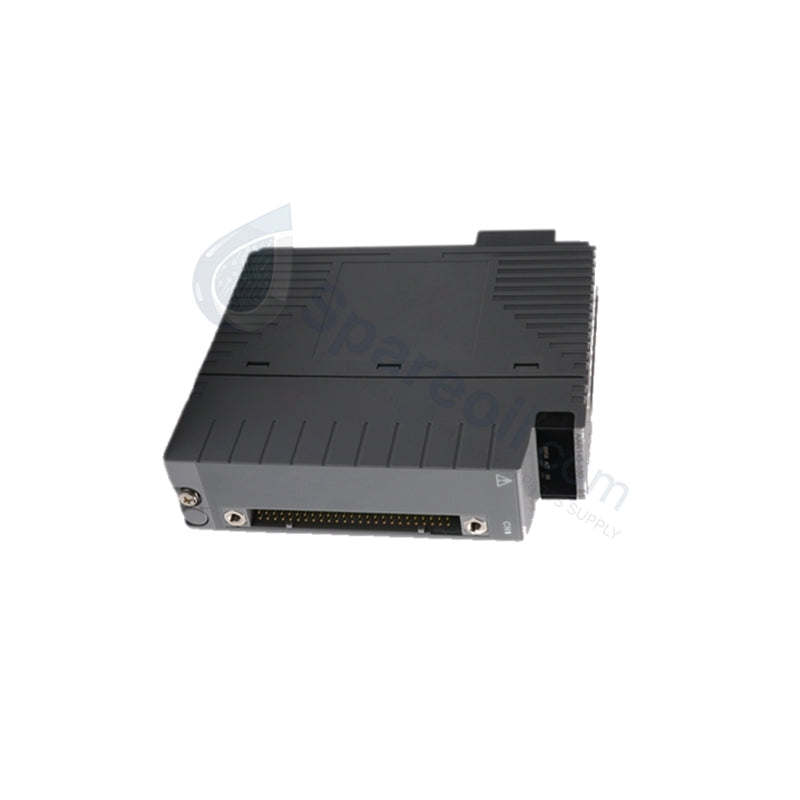

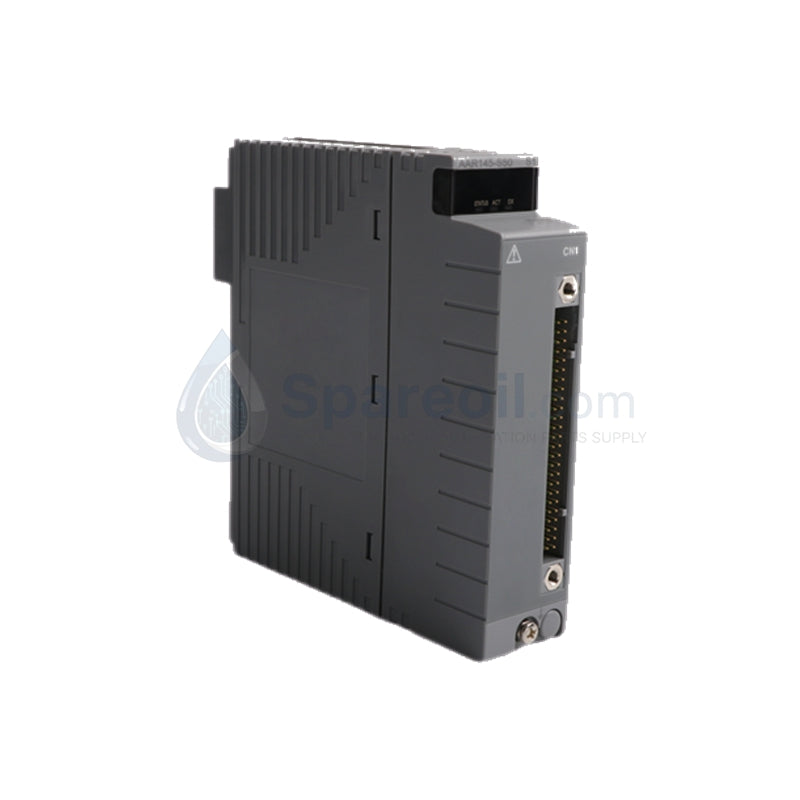

تم تكوين وحدة Yokogawa AAR145-S03 S1 (وحدة إدخال RTD/POT AAR145) لقياس درجة الحرارة والمقاومة في أنظمة التحكم من Yokogawa، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل مكونات الأجهزة هذه بأجهزة المجال التناظرية، مثل كاشفات درجة الحرارة المقاومة ومقاييس الجهد، مباشرة باللوحة الخلفية لوحدة التحكم لرقمنة بيانات الإزاحة الحرارية والميكانيكية المتغيرة.

توضيح اللاحقة ومصفوفة النموذج

  • AAR145: البنية الأساسية لبطاقة وحدة إدخال RTD/مقياس الجهد
  • -S: تصنيف نوع الأجهزة القياسي
  • 0: محدد فتحة التكوين الثابت
  • 3: طلاء حماية بيئية ISA G3 مدمج مع ملف تعريف نطاق درجة حرارة التشغيل الموسع (-20 إلى +70 درجة مئوية)
  • S1: مؤشر مراجعة نمط الأجهزة

مواصفات الأجهزة

المعلمة المواصفات
النموذج AAR145-S03 S1
الماركة Yokogawa
المنشأ الولايات المتحدة الأمريكية
الوزن 0.3 كجم
الأبعاد 3.3 سم × 10.7 سم × 13 سم
درجة حرارة التشغيل -20 إلى +70 درجة مئوية
استهلاك الطاقة حد أقصى 350 مللي أمبير (سحب 5 فولت تيار مستمر من اللوحة الخلفية)
قنوات الإدخال 16 قناة معزولة
أنواع الإشارات RTD (كاشف درجة الحرارة المقاومة) / POT (مقياس الجهد)
تيار القياس 1 مللي أمبير (لتكوينات RTD)
الدقة RTD: +/-150 مللي أوم؛ POT: +/-0.2% FS
مقاومة الأسلاك <= 150 أوم لكل سلك كحد أقصى مسموح به
عزل القناة 200 فولت تيار متردد لمدة دقيقة واحدة
عزل النظام 500 فولت تيار متردد من الإدخال إلى النظام (1500 فولت تيار متردد تصنيف عازل لبطاقة واحدة)
الرطوبة النسبية 5-95% رطوبة نسبية (غير مكثفة)

خصائص التحكم في العمليات وأجهزة DCS

تستخدم الوحدة حلقات معالجة تناظرية إلى رقمية مستقلة للتعامل مع 16 مسار إشارة مميزًا في وقت واحد. يحمي عزل القناة إلى القناة أجهزة التعدد الداخلية من فروق الجهد عبر نقاط التأريض الميدانية، مما يمنع التداخل الكهربائي ذي الوضع المشترك. تأخذ حسابات درجة الحرارة في الاعتبار تعويضات مقاومة أسلاك التوصيل، بينما تضمن استراتيجيات تعويض الوصلة الباردة المتكاملة أو مطابقة المقاومة ثلاثية الأسلاك المباشرة تتبعًا خطيًا لمتجهات المستشعر.

الأسئلة الشائعة

س: ما هي قيود التثبيت فيما يتعلق بأنواع المستشعرات المختلطة عبر القنوات الـ 16؟

ج: تسمح وحدة AAR145-S03 بتكوين كل قناة عبر برنامج النظام. يمكن ملء مستشعرات RTD ومدخلات مقياس الجهد في نفس الوقت على نفس البطاقة، بشرط أن تتطابق سمات برنامج الهندسة مع التوصيلات الفيزيائية على كل قناة كتلة طرفية.

س: كيف تتفاعل الوحدة مع كسر سلك أو حالة دائرة مفتوحة على قناة RTD نشطة؟

ج: تنفذ الوحدة تشغيلًا صاعدًا أو هابطًا حسب معلمات برمجة النظام. عندما تتجاوز مقاومة السلك العتبة الفيزيائية البالغة 150 أوم، تسجل قنوات الإدخال حالة خطأ خارج الحدود، مما يؤدي إلى تشغيل إشارة خطأ عبر واجهة اللوحة الخلفية للنظام.

س: ما هي قيود الحمل على اللوحة الخلفية عند تضمين وحدات AAR145 متعددة داخل عقدة إدخال/إخراج واحدة؟

ج: تتطلب كل وحدة ما يصل إلى 350 مللي أمبير من مصدر اللوحة الخلفية 5 فولت تيار مستمر. يجب أن يظل إجمالي الاستهلاك التراكمي للتيار لجميع الوحدات المثبتة أقل من السعة الكلية لوحدات إمداد طاقة العقدة لمنع حالات انخفاض الجهد.

إرشادات التثبيت الميداني

  • توصيل الأطراف وتخفيف الضغط: حافظ على الفصل بين خطوط المستشعر ذات الجهد المنخفض وخطوط الطاقة الرئيسية ذات الجهد العالي. استخدم كابلات مجدولة محمية لجميع تشغيلات RTD/POT وقم بتوصيل أسلاك التصريف مباشرة بشريط التأريض لأجهزة الخزانة.
  • صيانة الحاوية البيئية: تأكد من أن بنية التبريد أو الترشيح بالخزانة تعمل ضمن المعايير لمنع تراكم الرطوبة. يحمي طلاء ISA G3 الدائرة الداخلية من التلوث الكيميائي في الطور الغازي، لكن التكثف السائل سيؤدي إلى انحراف القياس.
  • قيود شد الأسلاك ومقياسها: تأكد من أن أسلاك التوصيل الميدانية لا تتجاوز مقياس المقاومة البالغ 150 أوم لكل سلك. تأكد من إحكام ربط توصيلات الأطراف للقضاء على تغيرات الوصلة الباردة أو مقاومات التلامس السائبة عند وجه الطرف.
